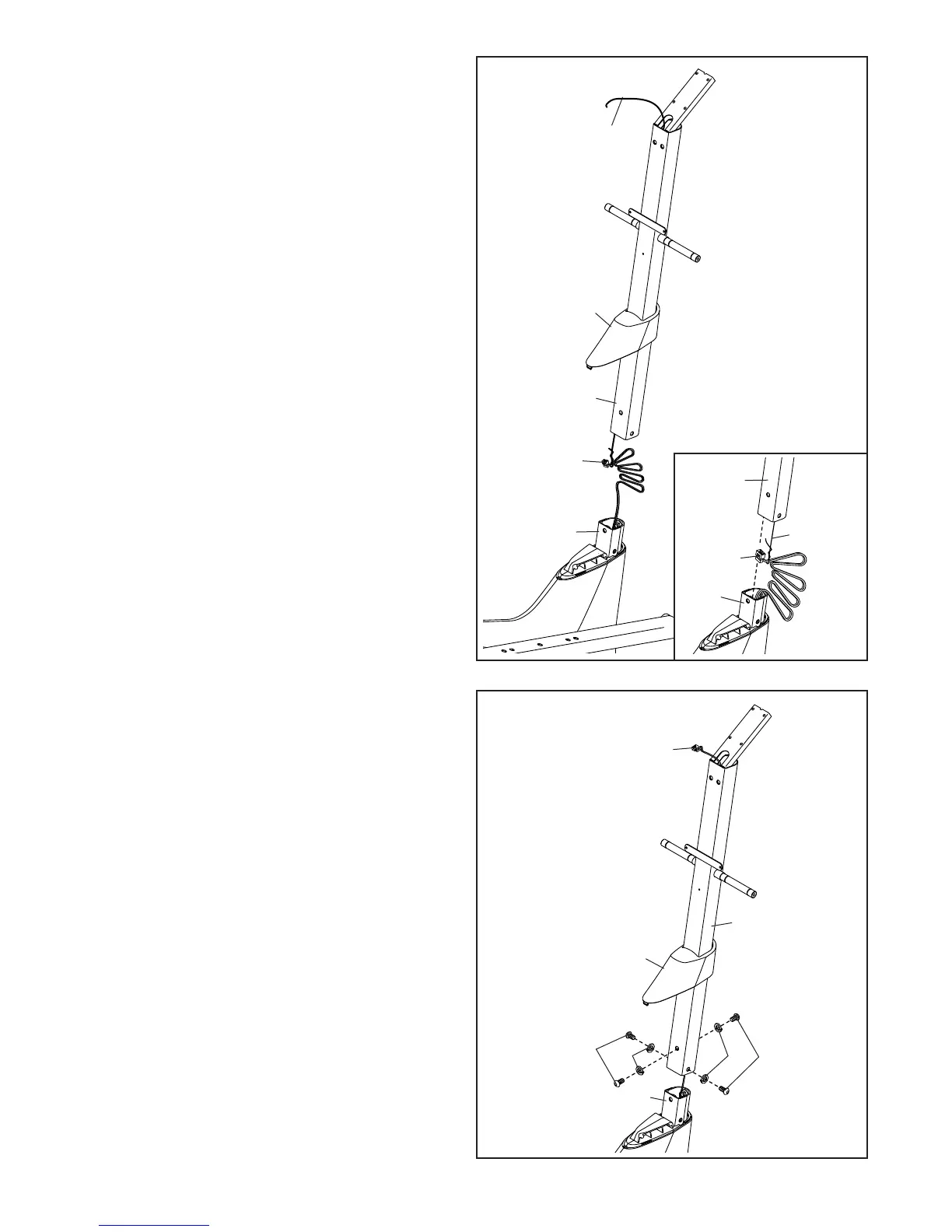

5. Deslice el Montante Vertical (2) por la Armadura
(1). Clave: Con la ayuda de otra persona sos-
tenga la Cubierta del Protector Superior (37)
a un costado.
Clave: Evite pellizcar el Cableado Eléctrico
(42). Conecte el Montante Vertical (2) con cuatro
Tornillos M10 x 20mm (79) y cuatro Arandelas
Divididas M10 (78).
Deslice la Cubierta del Protector Superior (37)
hacia abajo y presiónela contra la Armadura (1).
5
1
1
78
78
79
79
1
2
42
Atadura
de Cables
Evite pellizcar el
Cableado Eléctrico
(42)
4. Oriente el Montante Vertical (2) y la Cubierta
del Protector Superior (37) como se muestra.
Deslice la Cubierta del Protector Superior hacia
arriba en dirección al Montante Vertical.
Con la ayuda de otra persona sujete el Montante
Vertical (2) cerca de la Armadura (1).
Vea el diagrama incluido. Ubique la atadura
de cables en el Montante Vertical (2). Ate el
extremo inferior de la atadura de cables al
Cableado Eléctrico (42). A continuación, tire
hacia arriba del extremo superior de la atadura
de cables, sacándolo por la parte superior del
Montante Vertical.
Clave: Para evitar que el Cableado Eléctrico
(42) caiga dentro del Montante Vertical (2),
asegúrelo con la Atadura de Cables.
2
42
37
