13

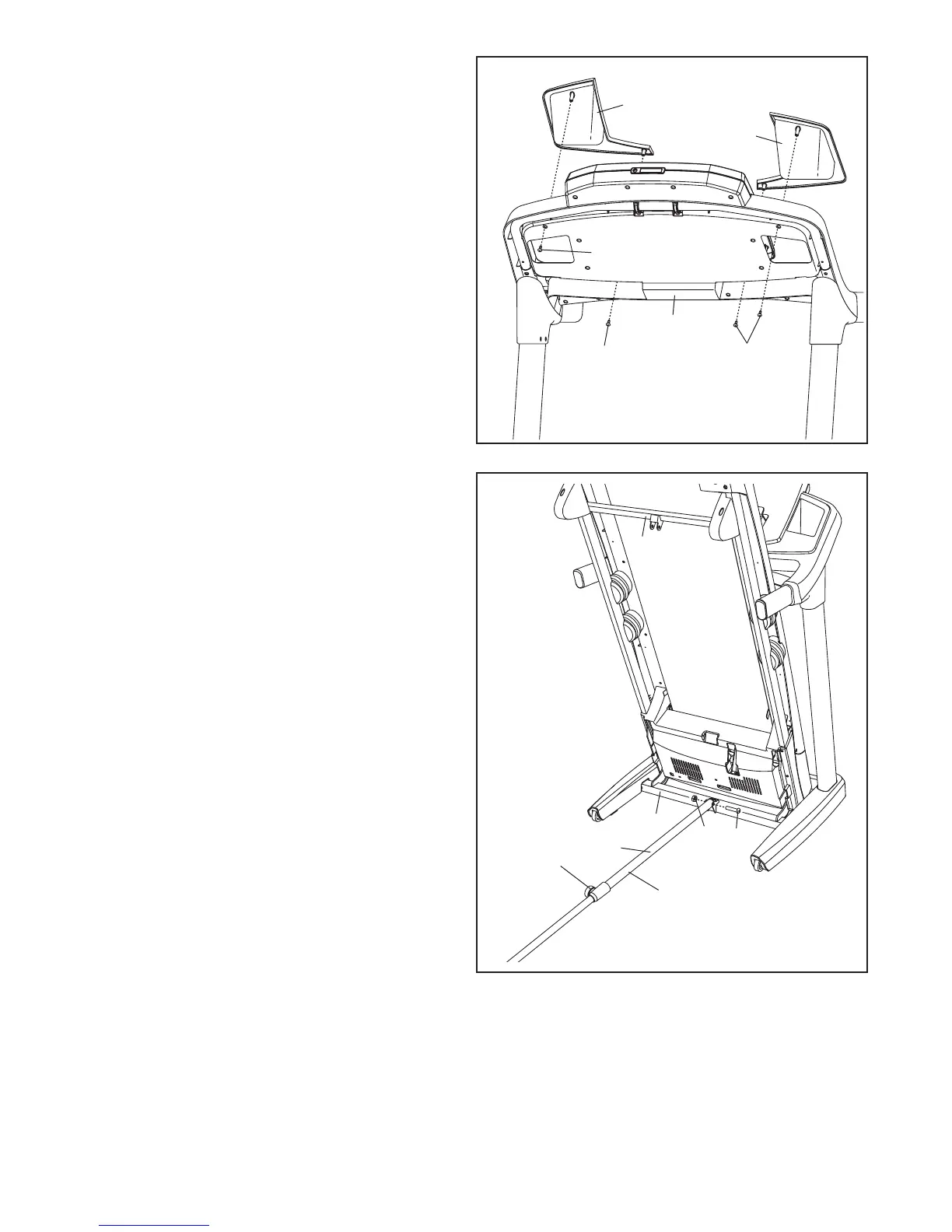

16. Puis, élevez le Cadre (56) jusqu’à la position
indiquée. Demandez à une autre personne de
tenir le Cadre jusqu’à la n de l’étape 17.
Orientez le Loquet de Rangement (53) de sorte
à situer le grand cylindre et le bouton du loquet
dans les positions indiquées.
Fixez l’extrémité inférieure du Loquet de
Rangement (53) à la Base (94) à l’aide d’un
Boulon 3/8" x 2" (3) et d’un Écrou 3/8" (12).
16
53
Grand
Cylindre
56
Bouton
du Loquet
12
3
94
15. Fixez les Plateaux Gauche et Droit (107, 108)
à l’assemblage de la console à l’aide de quatre
Vis #8 x 1/2" (1).
107
108
15
Assemblage
de la
Console
1
1
1
