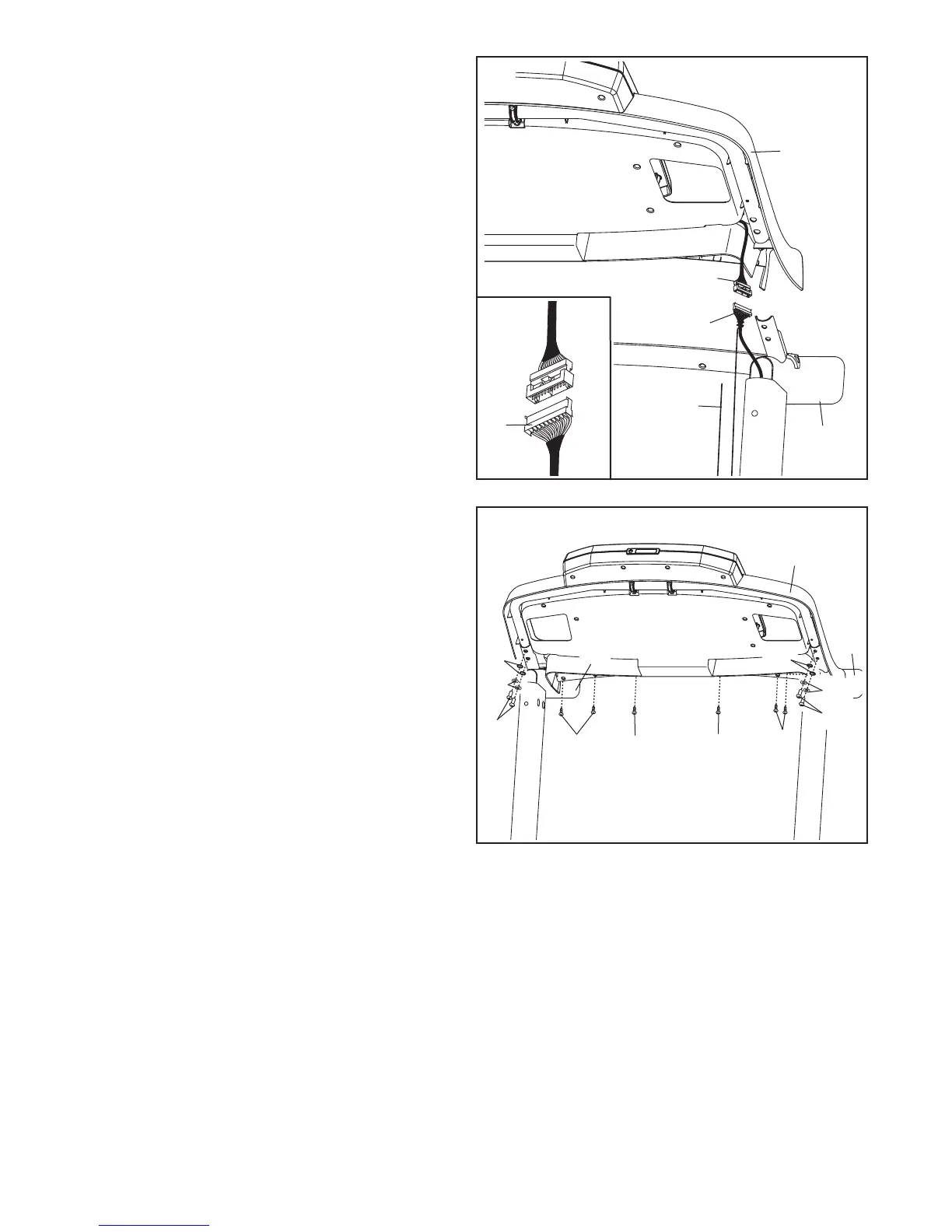

10. Houd met hulp van een tweede person het be-
dieningspaneel bij de Linker Handleuning (88).
Verbind de Draad van de Staander (81) met de
draad van het bedieningspaneel. Raadpleeg
de inzet-tekening. De verbindingstukken
zouden makkelijk samen moeten glijden en
op hun plaats moeten klikken. Als dit niet
gebeurt, dient u een van de verbindingsstukken
te draaien en het nog eens te proberen. ALS
U DE VERBINDINGSSTUKKEN NIET GOED
VERBINDT, KAN HET BEDIENINGSPANEEL
BESCHADIGD RAKEN ALS DE STROOM
INGESCHAKELD WORDT. Verwijder de draad-
band uit de Draad van de Staander.
Bediening-
spaneel
Draad van het
Bediening-
spaneel
Draad-
band
88
81
81
10
11. Plaats het bedieningspaneel op de Linker
Handleuning (88) en op de Rechter
Handleuning (87). Zorg ervoor dat de draden
niet bekneld raken. Steek het overschot aan
Draad van de Staander (niet afgebeeld) in de
Linker Handleuning.
Maak het bedieningspaneel vast met zes #8 x
1/2" Schroeven (1), vier 5/16" x 1 1/4" Bouten
(4), vier 5/16" Platte Tussenringen (113), en
vier 5/16" Sterringen (11). Draai alle zes de
Schroeven en alle vier de Bouten eerst wat
aan en daarna vast.
Zie stap 7. Draai de vier 5/16" x 1" Schroeven
(5) en de twee 5/16" x 1 1/4" Bouten (4) goed
vast.
11
88
1
11
Bediening-
spaneel
1
87
11
4
113
1
1
113
4
