10

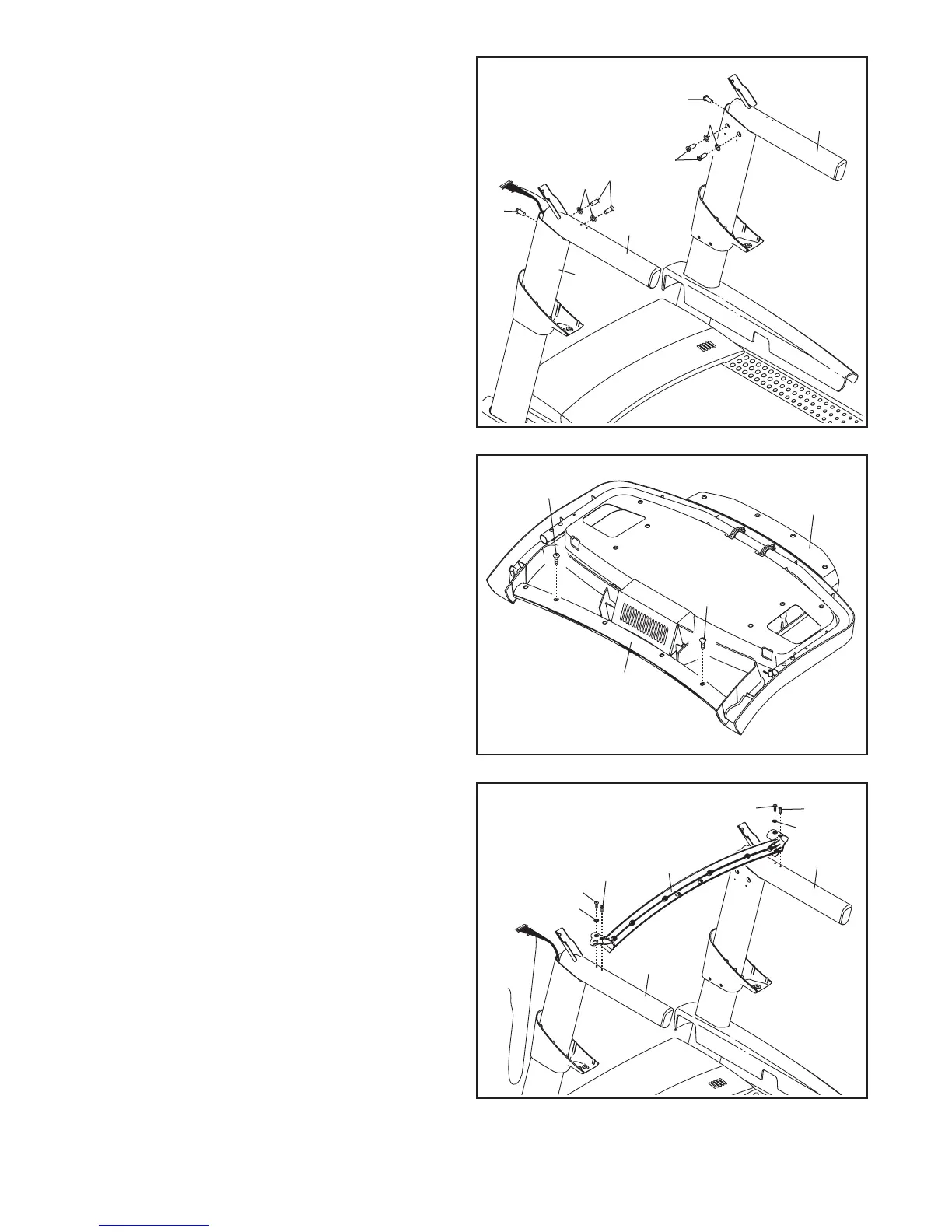

7. Befestigen Sie die linke Haltestange (88) mit
zwei 5/16" x 1" Schrauben (5), zwei 5/16"
Zahnscheiben (11) und einem 5/16" x 1 1/4"
Bolzen (4) am linken Pfosten (89). Ziehen Sie
den Bolzen und die Schrauben noch nicht
fest.
Befestigen Sie die rechte Haltestange (87)
auf die gleiche Weise.
7
89
88
87
4
4
5
5
11
11
8. Legen Sie die Computer-Montage umgekehrt
auf eine weiche Unterlage, um ein Zerkratzen
der Oberseite zu vermeiden. Entfernen Sie die
zwei Schrauben (A). Heben Sie als Nächstes
die Querstange (93) ab. Werfen Sie die zwei
Schrauben weg.
A
93
Computer-
Montage
A
8
9. WICHTIG: Benutzen Sie keine
Elektrowerkzeuge und ziehen Sie die #10
x 3/4" Schrauben (9) oder die #10 x 3/4"
Senkkopfschrauben (112) nicht zu fest,
damit die Querstange (93) nicht beschädigt
wird.
Richten Sie die Querstange (93) so aus, wie
abgebildet. Befestigen Sie die Querstange mit
zwei #10 x 3/4" Senkkopfschrauben (112),
zwei #10 x 3/4" Schrauben (9) und zwei 1/4"
Zahnscheiben (35) wie abgebildet an die
Haltestangen (87, 88). Ziehen Sie erst alle vier
Schrauben leicht an, bevor Sie sie
festziehen.
93
88
9
9
9
87
35
112
112
35
