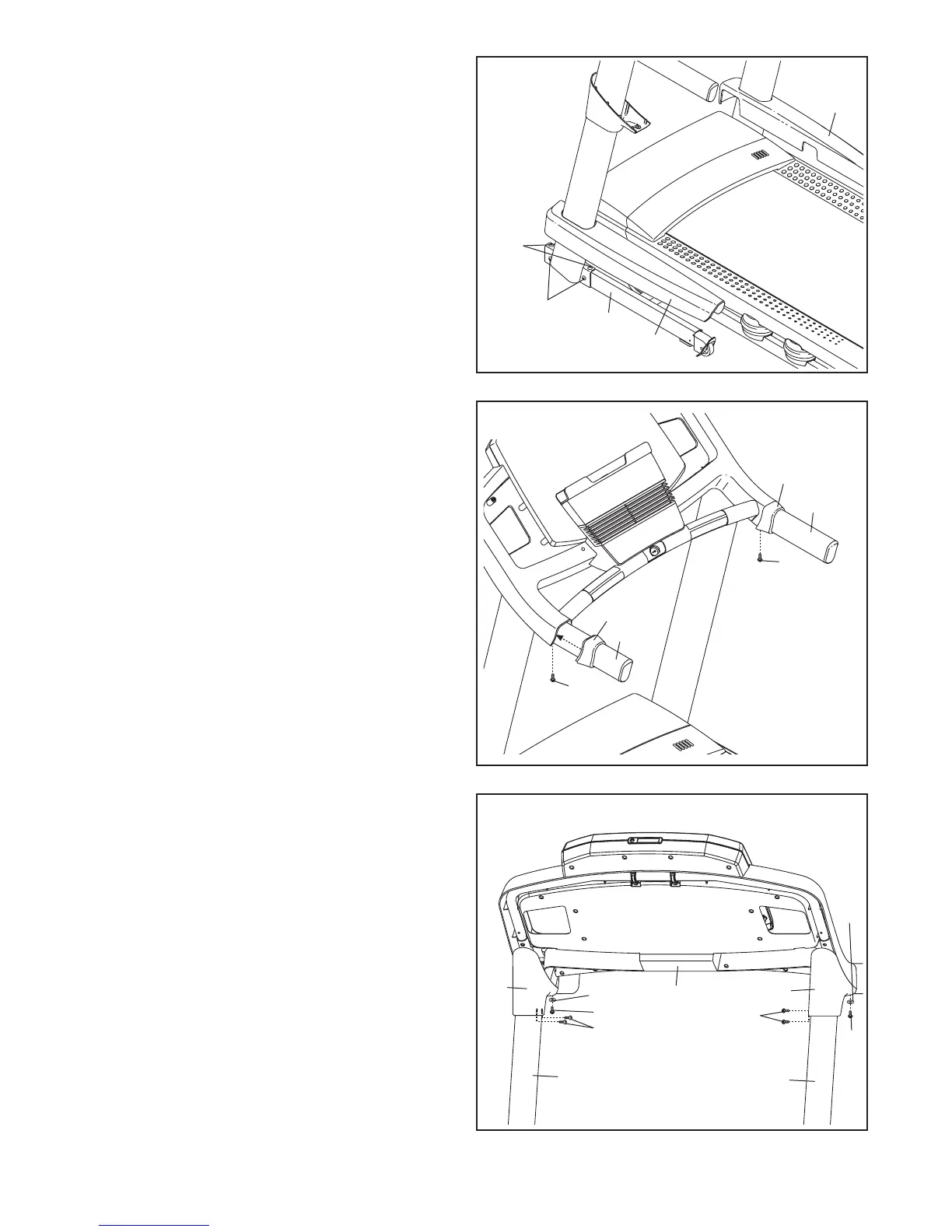

12. Ziehen Sie die vier 3/8" x 2 3/4" Schrauben (7)
und die vier 3/8" x 1 1/4" Schrauben (8) fest (nur
eine Seite ist abgebildet).
Drücken Sie die linke und die rechte
Basisabdeckung (82, 83) auf die Basis (94), so
dass sie einrasten.
12
83
8
82
94
7
13. Schieben Sie die linke Haltestangenabdeckung
(85) auf die linke Haltestange (88). Schieben
Sie die rechte Haltestangenabdeckung (86) auf
die rechte Haltestange (87). Befestigen Sie die
Haltestangenabdeckungen mit zwei #8 x 1/2"
Schraube (1).
13
85
86
1
1
87
88
14. Halten Sie die linke Pfostenabdeckung (79) an
die Computer-Montage. Stimmen Sie die Löcher
der linken Pfostenabdeckung mit den Löchern
des linken Pfostens (89) ab. Bringen Sie die
linke Pfostenabdeckung mit zwei #8 x 1/2"
Schrauben (1), eine #8 x 3/4" Schraube (2) und
eine 1/4" Scheibe (36) wie abgebildet an.
Befestigen Sie die rechte Pfostenabdeckung
(80) am rechten Pfosten (90) auf die gleiche
Weise.
14
89
1
Computer-
Montage
79
90
36
36
80
2
1
2
