11
10. Rimuovere le due Viti #8 x 1 1/4" (107) e rein-
serire il Copricorrimano Sinistro (79) per circa
2,5 cm. Le Viti verranno rimesse in una fase
successiva. Nota: non è necessario spostare
l’Inserto Corrimano Sinistro (84).
Con l’aiuto di un’altra persona, reggere il gruppo
consolle vicino al gruppo corrimano sinistro (B).
Far passare il Cavo Montante (81) intorno al
retro del gruppo consolle nel modo indicato e
inserire l’estremità del Cavo Montante attraverso
la Fascetta Cavo (99) ad anello indicata.
Gruppo
Consolle
79
107
81
99
10
B
84

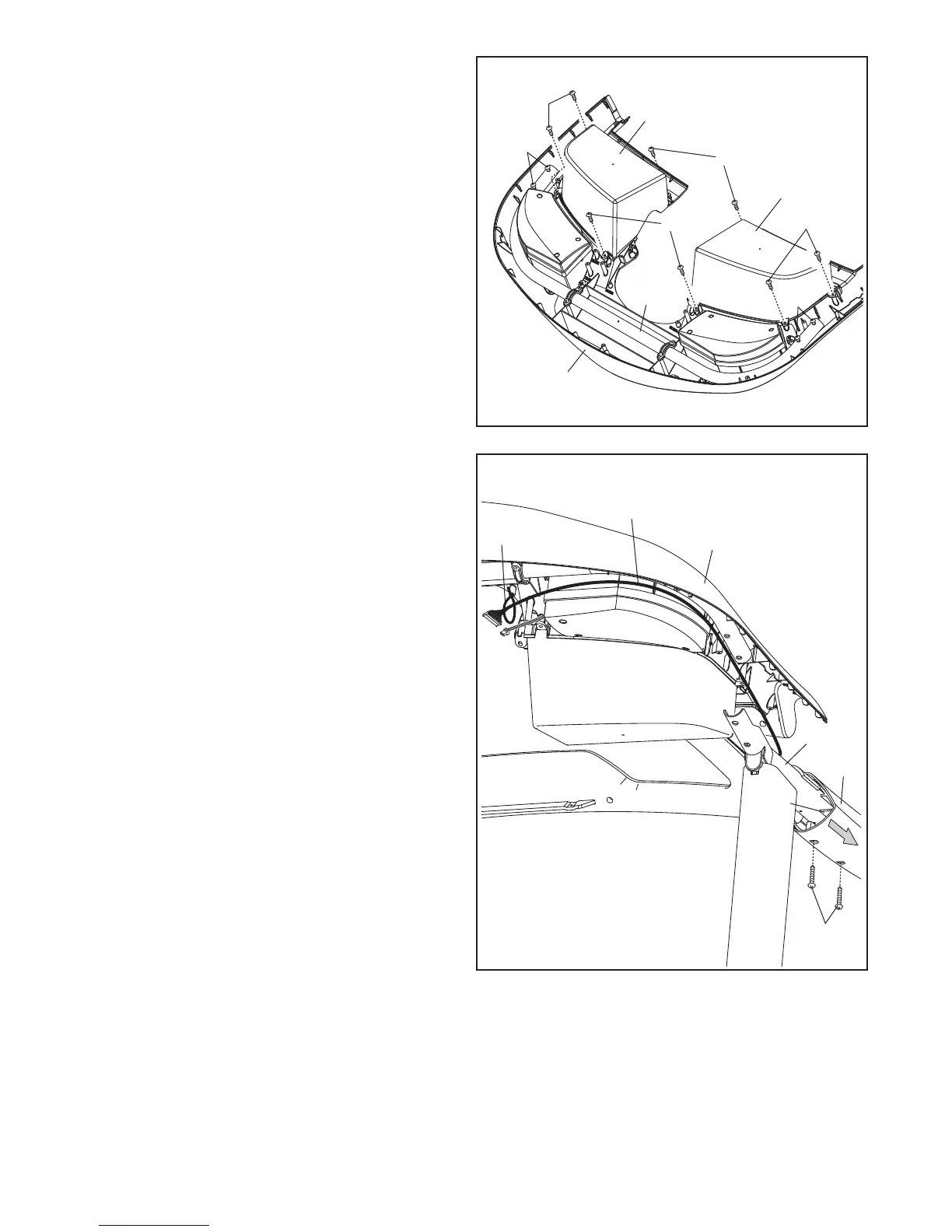

9. Appoggiare il gruppo consolle rivolto verso il
basso su una superficie morbida per evitare di
graffiarlo.
Rimuovere le quattro Viti 1/4" x 1/2" (4) indicate
dal Telaio Consolle (104). Saranno utilizzate in
una fase successiva.
Fissare i Porta Bicchiere Sinistro e Destro (36,
27) con otto Viti #8 x 1/2" (1). Non serrare
eccessivamente le Viti.
Gruppo
Consolle
1
9
4
4
1
1
104
1
27
36
To Next Page
