12

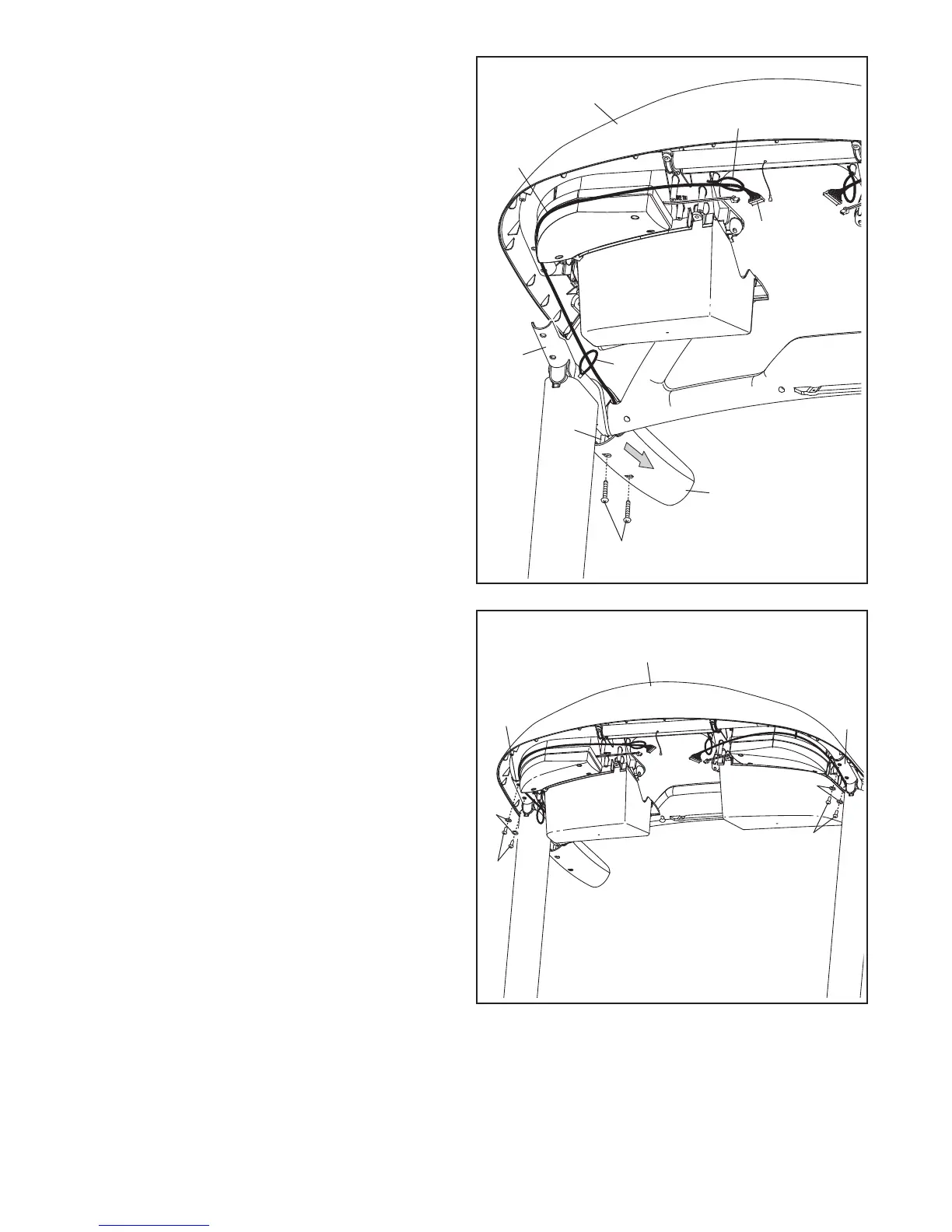

12. Posizionare il gruppo consolle sulle staffe dei
Corrimano (87). Prestare attenzione a non piz-
zicare i cavi.
Fissare il gruppo consolle con le quattro Viti
da 1/4" x 1/2 (4) rimosse nella fase 9 e quattro
Rondelle a Stella da 1/4" (5). Inserire manual-
mente tutte e quattro le Viti e serrarle.
12
87
87
4
5
5
Gruppo
Consolle
4
11. Rimuovere le due Viti #8 x 1 1/4" (107) e rein-
serire il Copricorrimano Destro (80) per circa 2,5
cm. Le Viti verranno rimesse in una fase succes-
siva. Nota: non è necessario spostare l’Inserto
Corrimano Sinistro (85).
Con l’aiuto di un’altra persona, reggere il gruppo
consolle vicino al gruppo corrimano destro (C).
Assicurarsi che il cavo cardiofrequenzimetro (E)
sia inserito attraverso la Fascetta Cavo (99) ad
anello nel gruppo corrimano destro (C).
Far passare il cavo cardiofrequenzimetro (E)
intorno al retro del gruppo consolle nel modo
indicato e inserire l’estremità del cavo attraverso
l’altra Fascetta Cavo (99).
Gruppo
Consolle
107
80
99
99
E
E
11
C
85
