13

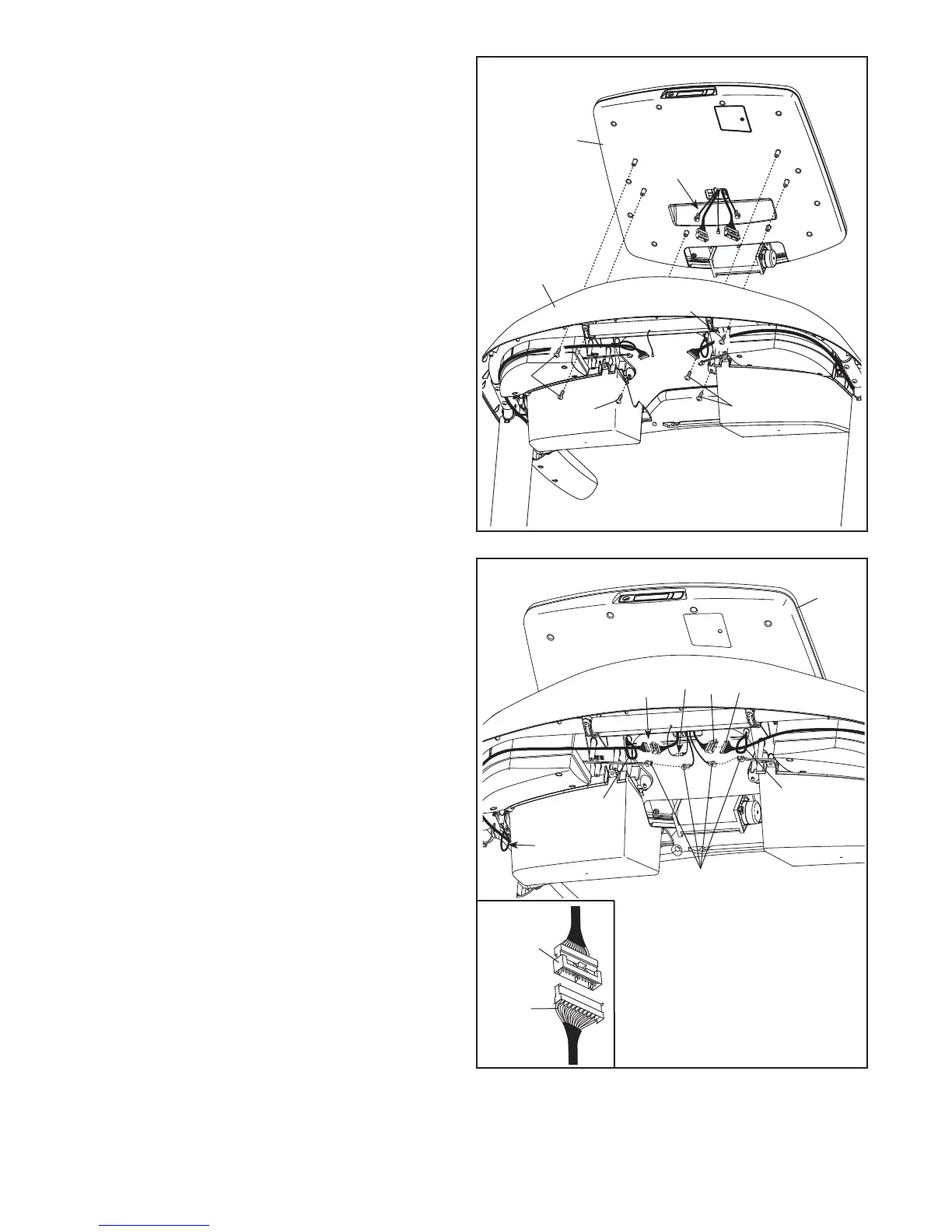

14. Collegare i cavi messa a terra (G), i cavi a 8
pin (F), i cavi a 10 pin (E) e i quattro cavi degli
altoparlanti (H) dalla Consolle (103). Nota: il
Cavo Montante (81) ha 8 pin, il cavo cardio-
frequenzimetro (E) ha 10 pin e i cavi degli
altoparlanti (H) hanno 2 pin.
Si veda il disegno nel riquadro. I connettori
dovrebbero inserirsi agevolmente uno nell’altro
e scattare in posizione. In caso contrario,
ruotare un connettore e riprovare. QUALORA I
CONNETTORI NON VENGANO COLLEGATI
CORRETTAMENTE, LA CONSOLLE
POTREBBE RISULTARNE DANNEGGIATA AL
MOMENTO DELL’ACCENSIONE.
Una volta collegati tutti i cavi, tenderli e serrare
le Fascette Cavo (99) intorno ai cavi. Assicurarsi
che non vi siano cavi appoggiati a montanti
privi di fascette cavo. Tagliare le estremità delle
fascette.
H
G
14
103
E
81
81
99
99
99
Cavo
Consolle
F
13. Posizionare la Consolle (103) sulla Base
Consolle (64). Assicurarsi di non pizzicare i
cavi della Consolle.
Fissare la Consolle (103) alla Base Consolle
(64) con sei Viti #8 x 1/2" (1).
13
1
1
103
1
64
1
Cavi
