12

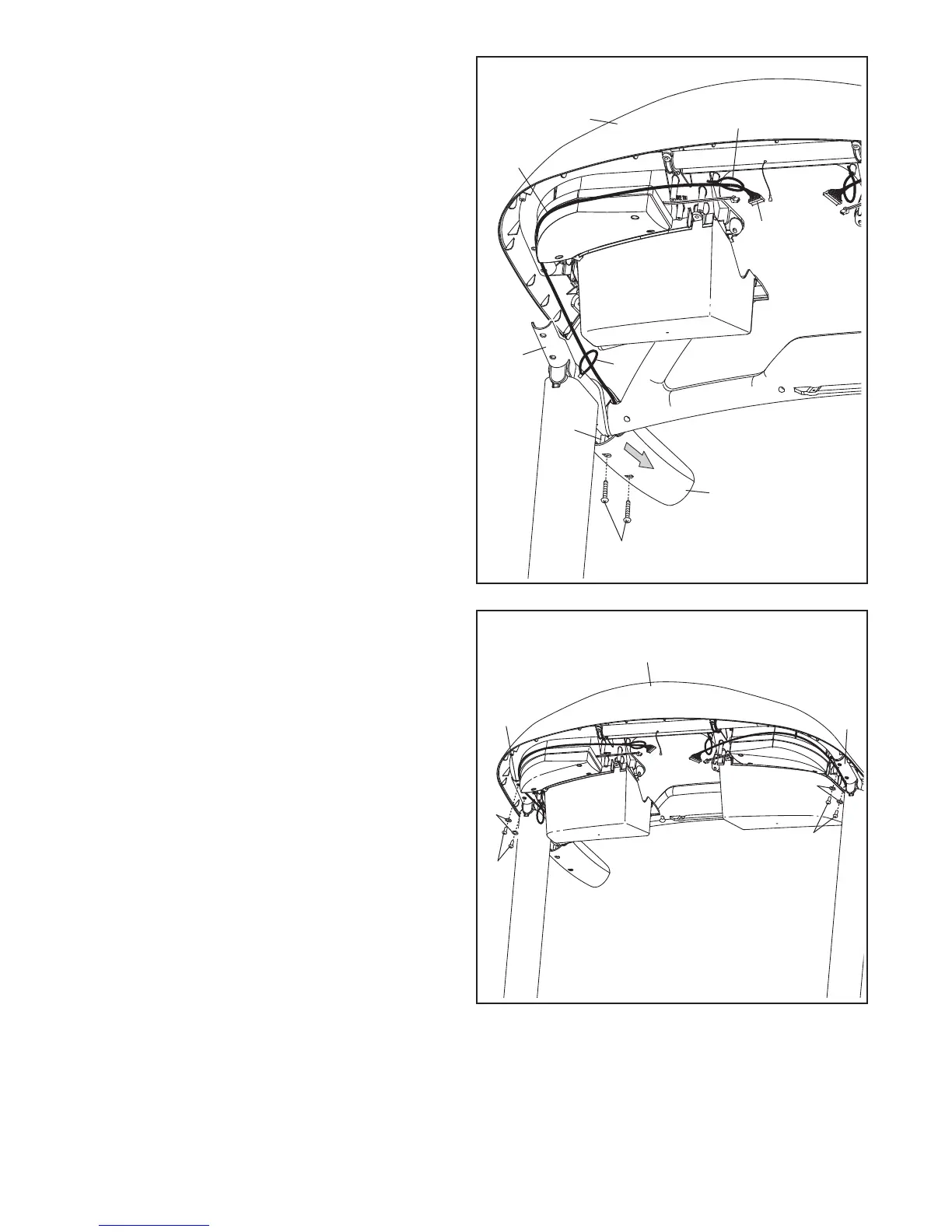

12. Zet het bedieningspaneel op de beugels op de
Handleuningen (87). Zorg ervoor dat de dra-
den niet bekneld raken.
Maak het bedieningspaneel vast met de vier 1/4"
x 2" Schroeven (4) die u heeft verwijderd in stap
9 en vier 1/4" Sterringen (5). Draai alle vier de
schroeven en draai ze vast.
12
87
87
4
5
5
Bedieningspaneelmodule
4
11. Verwijder de twee #8 x 1 1/4" Schroeven (107)
en schuif de kap van de Rechterhandleuning
(80) er ongeveer 2,5 cm in. De schroeven
worden later bevestigd. Let op: Het is niet nodig
om het inzetstuk van de Rechterhandleuning te
verplaatsen (85).
Houd het bedieningspaneel met de hulp van een
tweede persoon dichtbij de Rechterhandleuning
(C).
Zorg ervoor dat de draad van de hartslagsensor
(E) door de lus van de Kabelband (99) op de
rechterhandleuning (C) is gestoken.
Leid de draad van de hartslagsensor (E) rond
de achterkant van het Bedieningspaneel zoals
aangegeven en steek het uiteinde van de draad
van door de andere Kabeldraad (99).
Bedienings-
paneelmodule
107
80
99
99
E
E
11
C
85
