14. Sluit de aardingsdraden (G), de 8-pen draden
(F), de 10-pen draden (E), en de vier draden van
de luidsprekers (H) van het Bedieningspaneel
(103) aan. Let op: De Draad van de Staander
(81) heeft 8 pennen, de draad van de hartslag-
sensor (E) heeft 10 pennen en de draden van de
luidsprekers (H) hebben 2 pennen.
Raadpleeg de inzet-tekening. De connecto-
ren zouden makkelijk samen moeten glijden
en op hun plaats moeten klikken. Als dit niet
gebeurt, dient u een van de verbindingsstukken
te draaien en het nog eens te proberen. ALS
U DE VERBINDINGSSTUKKEN NIET GOED
VERBINDT, KAN HET BEDIENINGSPANEEL
BESCHADIGD RAKEN ALS DE STROOM
WORDT AANGEZET.
Nadat alle draden zijn aangesloten, trekt u de
draden strak en bindt u de Kabeldraden (99)
rond de draden. Zorg ervoor dat er geen draden
leunen op andere buizen dan de buizen met
binddraden. Snij het uiteinde van de binddraden af.
H
G
14
103
E
81
81
99
99
99
Draad van
het Bedie-
nings-
paneel
F

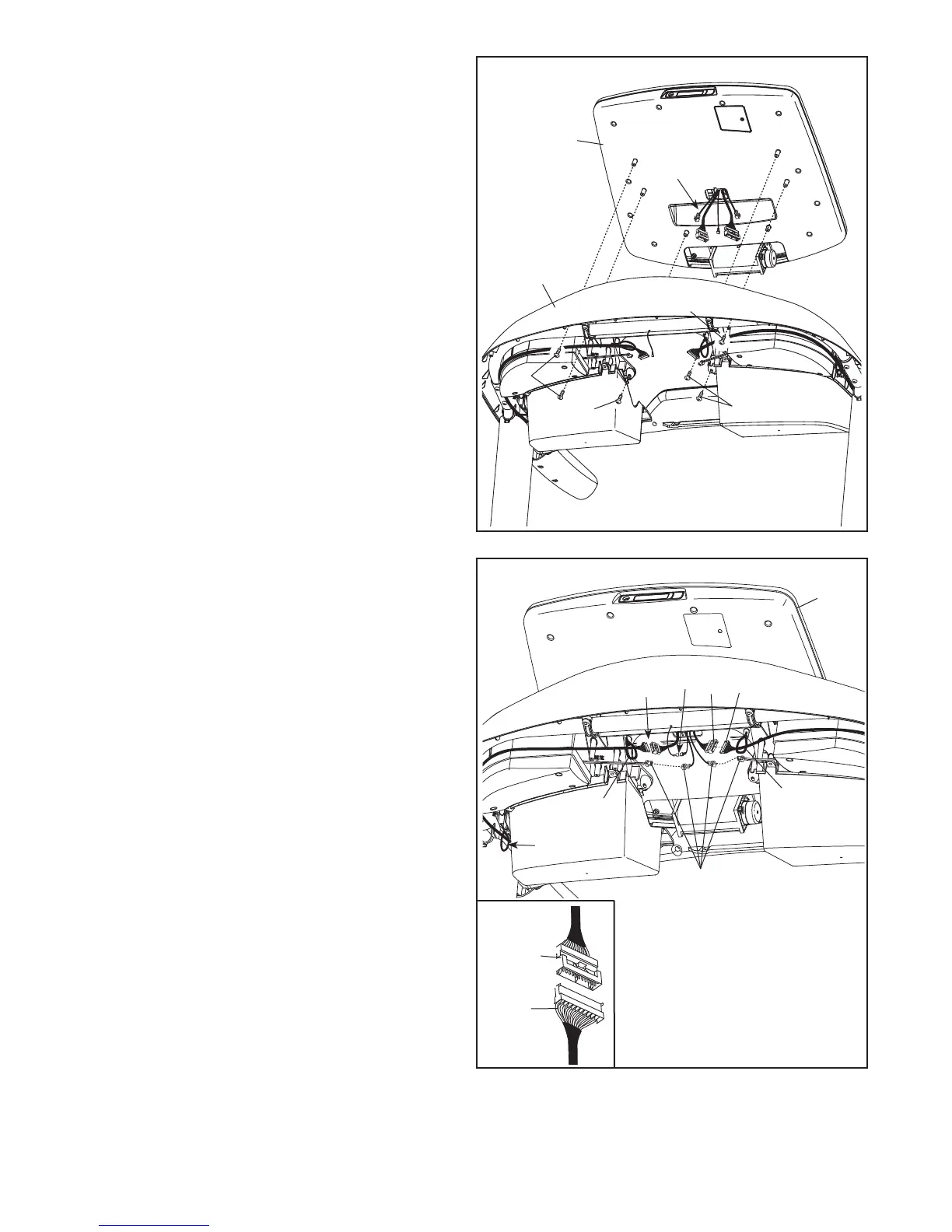

13. Plaats het Bedieningspaneel (103) op de Basis
van het Bedieningspaneel (64). Zorg ervoor dat
er geen draden van het Bedieningspaneel
zijn vastgeklemd.
Maak het bedieningspaneel (103) vast aan de
Basis van het Bedieningspaneel (64) met zes #8
x 1/2" Schroeven (1).
13
1
1
103
1
64
1
Draden
