13
12
49
80
51
104
Manopola
Chiusura
a Scatto

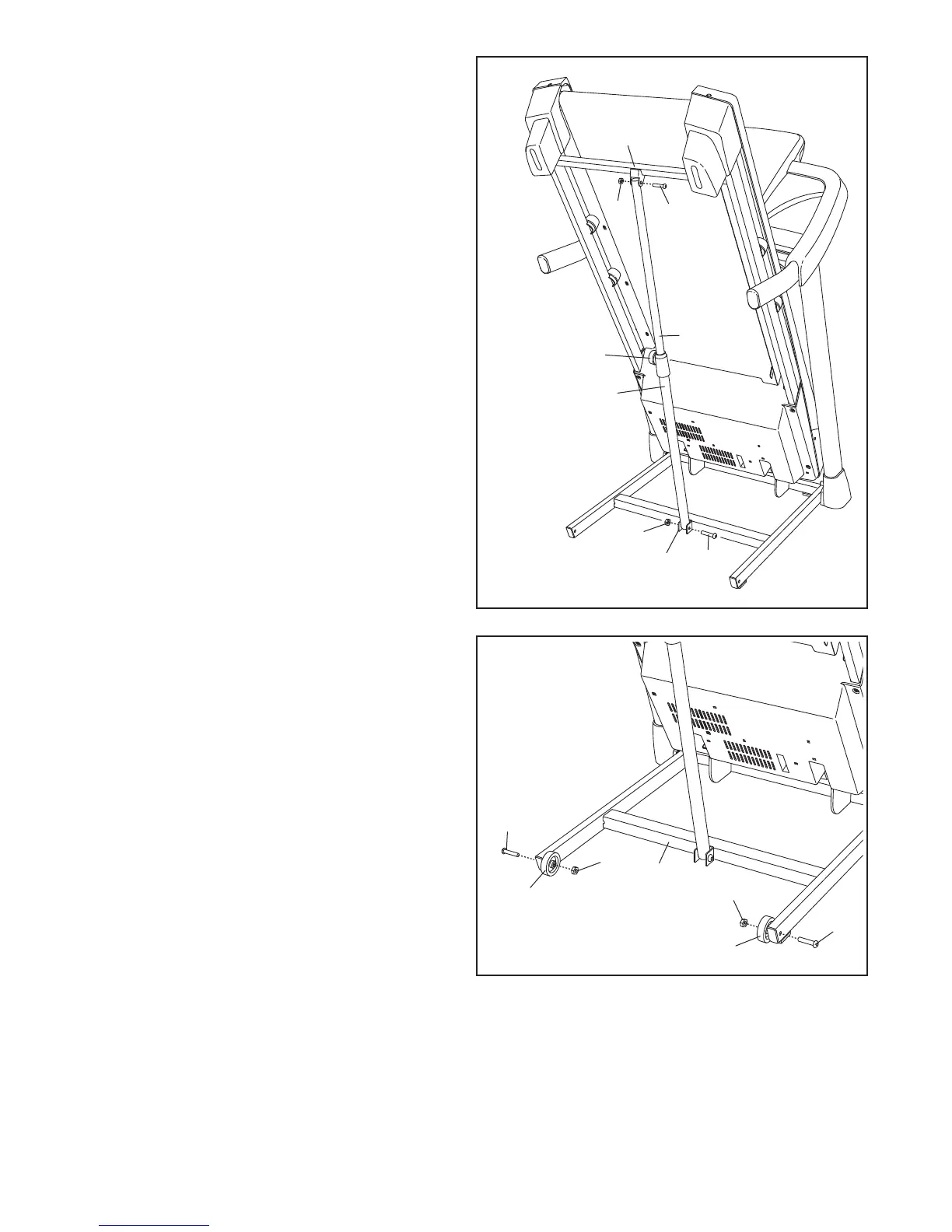

12. Sollevare il Telaio (49) nella posizione indicata.
Ricorrere all’aiuto di un’altra persona per
sorreggere il Telaio fino al completamento di
questa fase.
OrientarelaChiusuraaScattoImmagazzinaggio
(51) in modo tale che la barra grande e la mano-
pola chiusura a scatto siano orientate nel modo
indicato.
Fissare l’estremità inferiore della Chiusura a
Scatto Immagazzinaggio (51) alla Base (80) con
un Bullone 3/8" x 2 1/4" (104) e un Dado 3/8" (3).
Fissare l’estremità superiore della Chiusura a
Scatto Immagazzinaggio (51) al Telaio (49) con
un Bullone 3/8" x 2" (12) e un Dado 3/8" (3).
14. Accertare che tutti i pezzi siano opportunamente serrati prima di utilizzare il tapis roulant. Qualora
sulle etichette del tapis roulant fossero presenti delle pellicole in plastica, rimuoverle. Posizionare un tappetino
sotto il tapis roulant al fine di proteggere il pavimento o la moquette. Nota: nella confezione possono essere
inclusi pezzi di scorta. Conservare la chiave esagonale in dotazione in un luogo sicuro, in quanto viene utiliz-
zata per regolare il nastro scorrevole (vedere pagine 25 e 26).
3
12
Barra Grande
13
81
81
80
2
2
3
3
13.FissarelaRuota(81)allaBase(80)conun
Bullone 3/8" x 2 1/2" (2) e un Dado 3/8" (3). Non
serrare eccessivamente il Dado; la Ruota
deve poter girare liberamente.
Fissarel’altraRuota(81)all’altrolatodella
Base (80) nel medesimo modo.
AprireilTelaio(nonraffigurato)(vederelasezi-
one APERTURA DEL TAPIS ROULANT PER
L’USO a pagina 23).
3
