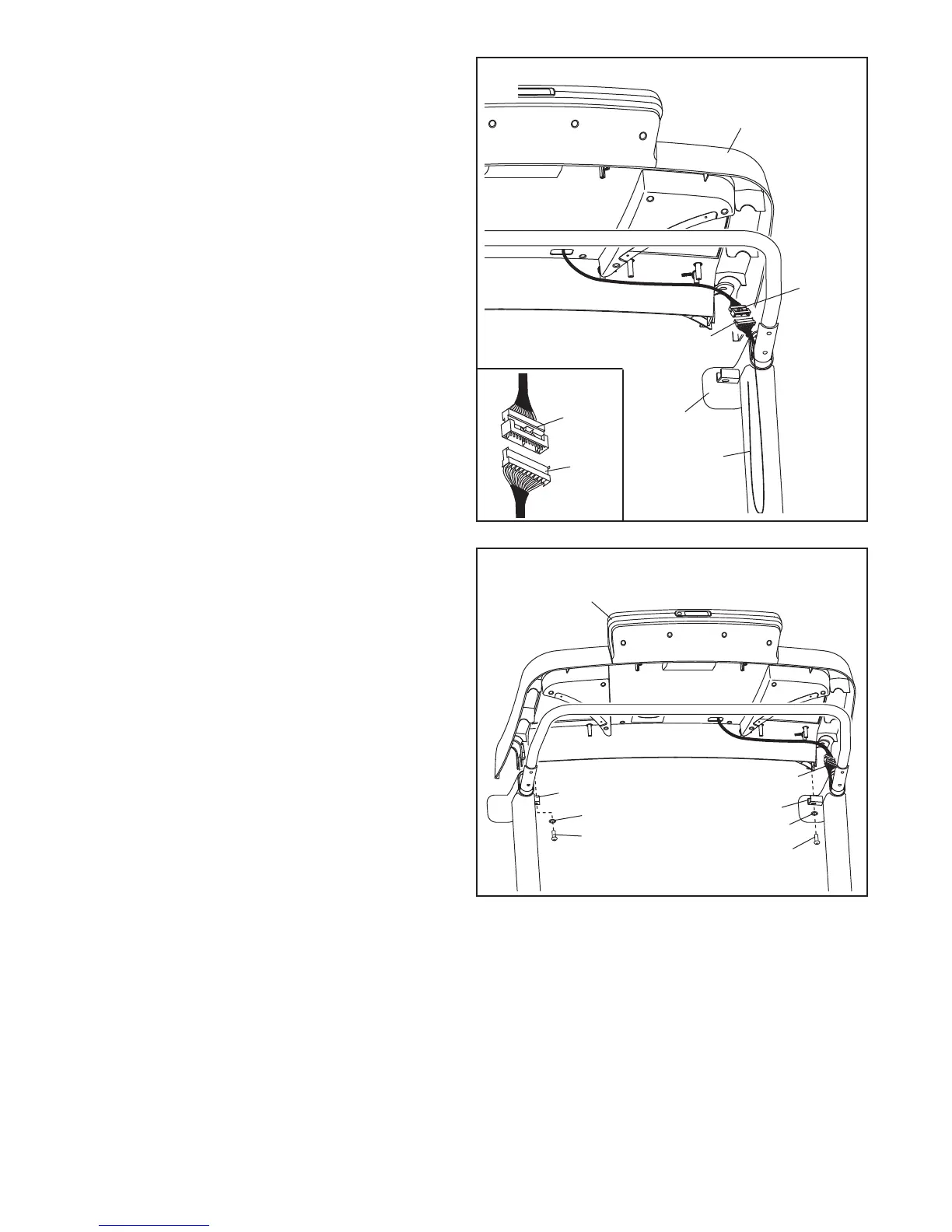

8. Con la ayuda de otra persona, sostenga el mon�
taje de la consola cerca de la Baranda Izquierda
(71)ylaBarandaDerecha(nosemuestraenla
imagen).
ConecteelCabledelMontanteVertical(70)al
cable de la consola. Vea el diagrama incluido.
Los conectores deben deslizarse juntos
fácilmente y encajar en su lugar. Si no lo
hacen, gire un conector y vuelva a intentarlo. SI
NO CONECTA LOS CONECTORES ADECUA-
DAMENTE, LA CONSOLA PUEDE RESULTAR
DAÑADA CUANDO LA ENCIENDA. Quite
la atadura de cables del Cable del Montante
Vertical.
8
Montaje de
la Consola
70
70
Atadura
de Cables
Cable
de la
Consola
Cable
de la
Consola
71
9. Coloque el montaje de la consola en las
BarandasIzquierdayDerecha(71,72).
Asegúrese de que no queden cables pellizca-
dos.InserteelCabledelMontanteVertical(70)
sobrante en la Baranda Izquierda.
Conecte el montaje de la consola a los soportes
delasBarandas(71,72)condosTornillos
5/16"x1"(7)ydosArandelasEstrella5/16"(8).
Apriete parcialmente ambos Tornillos y, a
continuación, apriételos completamente.
9
71
Montaje de
la Consola
7
7
8
8
70
72
