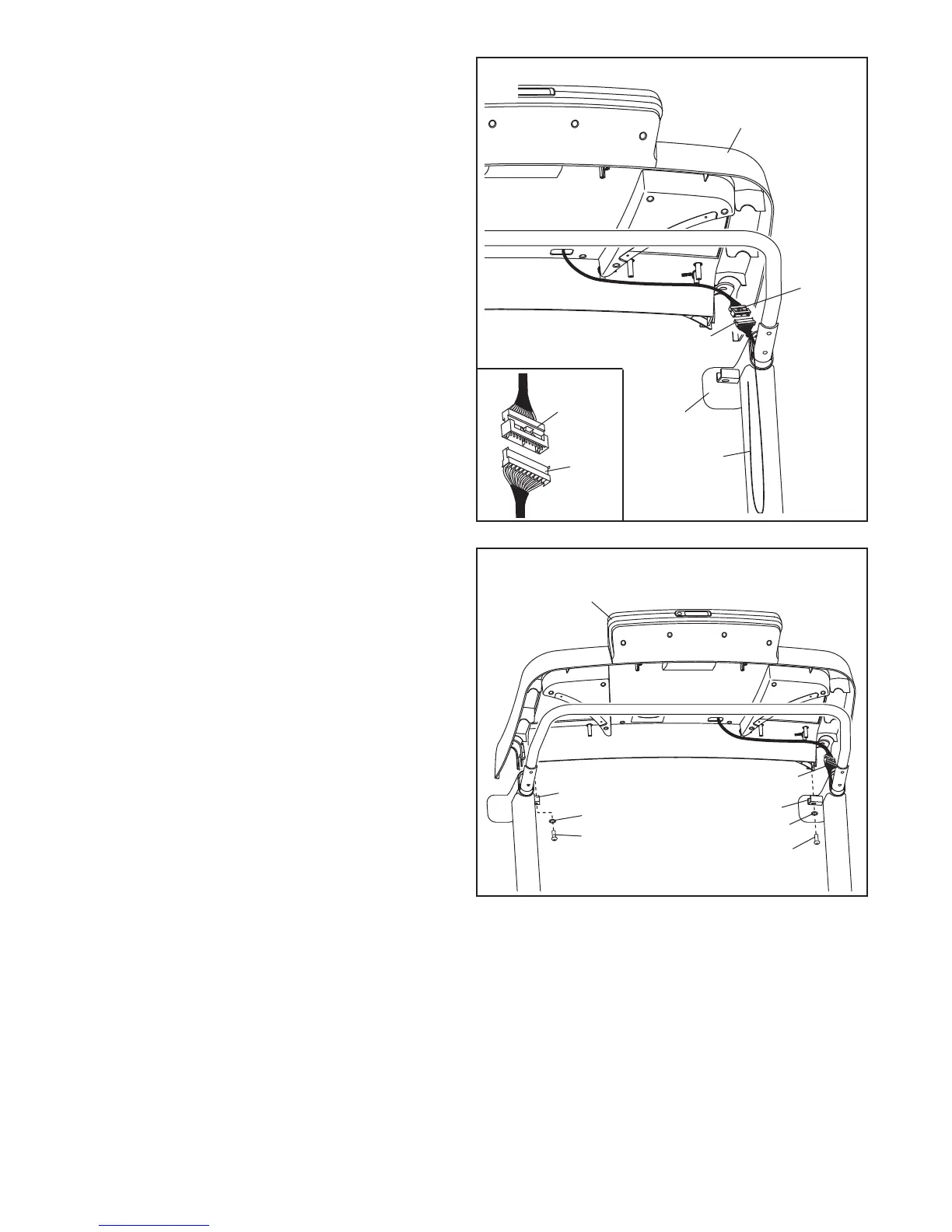

8. À l’aide d’une autre personne, tenez
l’assemblage de la console près de la Rampe
Gauche (71) et de la Rampe Droite (non
illustrée).
Reliez le Fil du Montant (70) au fil de la console.
Reportez-vous au schéma encadré. Les con-
necteurs doivent glisser aisément l’un dans
l’autre de façon à s’emboîter. Si tel n’est pas
le cas, retournez l’un des connecteurs et res-
sayez. SI LES CONNECTEURS NE SONT PAS
RELIÉS DE FAÇON APPROPRIÉE, LA CON-
SOLE RISQUE D’ÊTRE ENDOMMAGÉE LORS
DE LA MISE EN MARCHE. Ensuite, retirez
l’attache de fil du Fil du Montant.
8
Assemblage
de la Console
70
70
Attache
de Fil
Fil de la
Console
Fil de la
Console
71
9. Installez l’assemblage de la console sur les
Rampes Gauche et Droite (71, 72). Assurez-
vous qu’aucun fil n’est coincé. Insérez
l’excédent du Fil du Montant (70) à l’intérieur de
la Rampe Gauche.
Attachez l’assemblage de la console aux sup-
ports des Rampes (71, 72) à l’aide de deux Vis
5/16" x 1" (7) et deux Rondelles Étoilées 5/16"
(8). Engagez chacune des deux Vis avant de
les serrer.
9
71
Assemblage
de la Console
7
7
8
8
70
72
