10

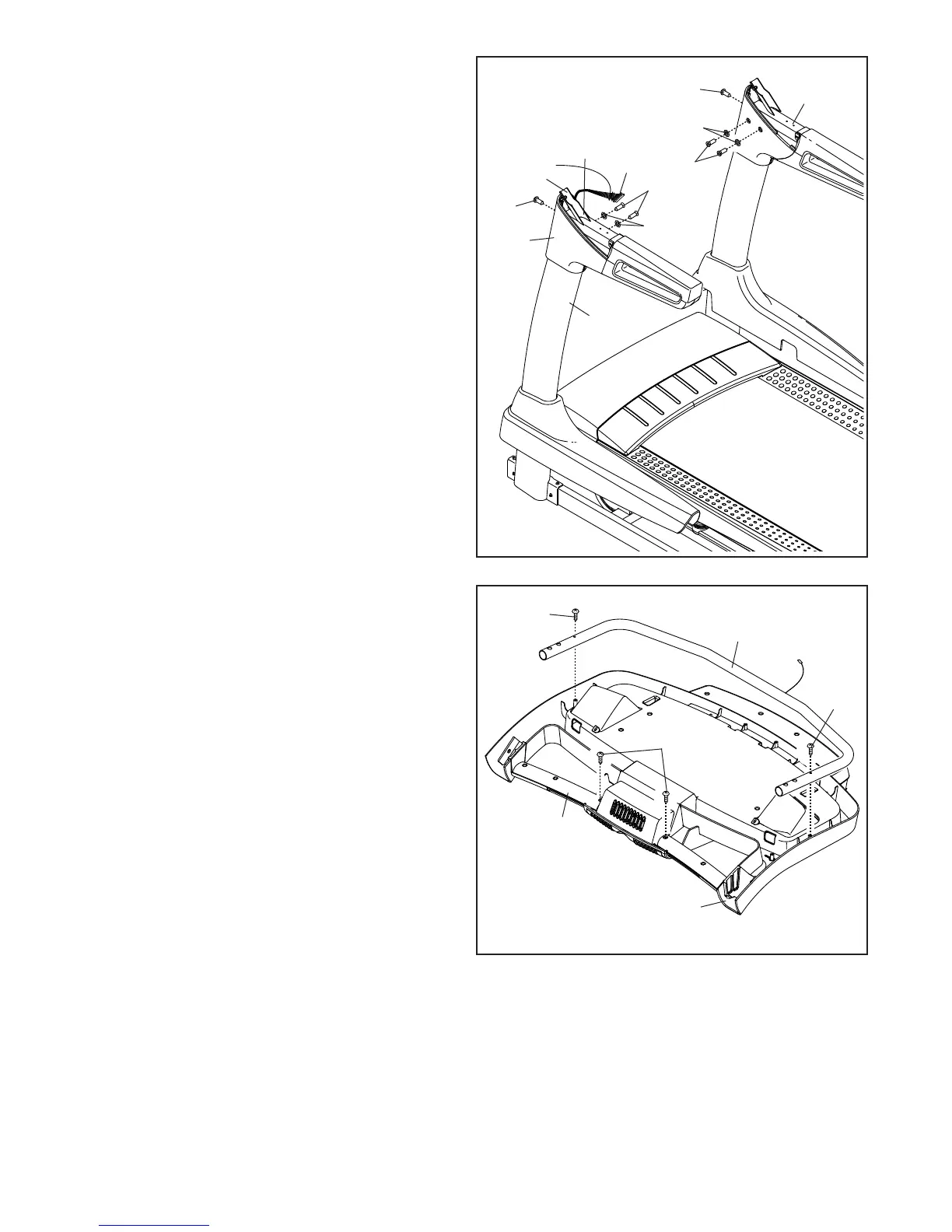

8. Appoggiare il gruppo consolle rivolto verso il
basso su una superficie morbida per evitare di
graffiarlo.
Rimuovere le quattro Viti (B). Quindi togliere,
sollevandoli, la Barra Trasversale (93) e il Telaio
Consolle (104). Eliminare le quattro Viti.
93
Gruppo
Consolle
B
8
B
B
104
7. Fissare il Corrimano Sinistro (88) al Montante
Sinistro (89) con due Viti 5/16" x 1" (5), due
Rondelle a Stella 5/16" (11) e un Bullone 5/16"
x 1 1/2" (4). Non serrare il Bullone e le Viti in
questa fase.
Montare il Corrimano Destro (87) nello stesso
modo.
Infilare il Cavo Montante (81) sul lato destro
della staffa indicata. Prestazione attenzione a
non impigliare il Cavo Montante tra il Copri
Corrimano Esterno Sinistro (80) e la staffa.
7
89
88
87
4
4
5
5
80
11
11
81
Staffa
