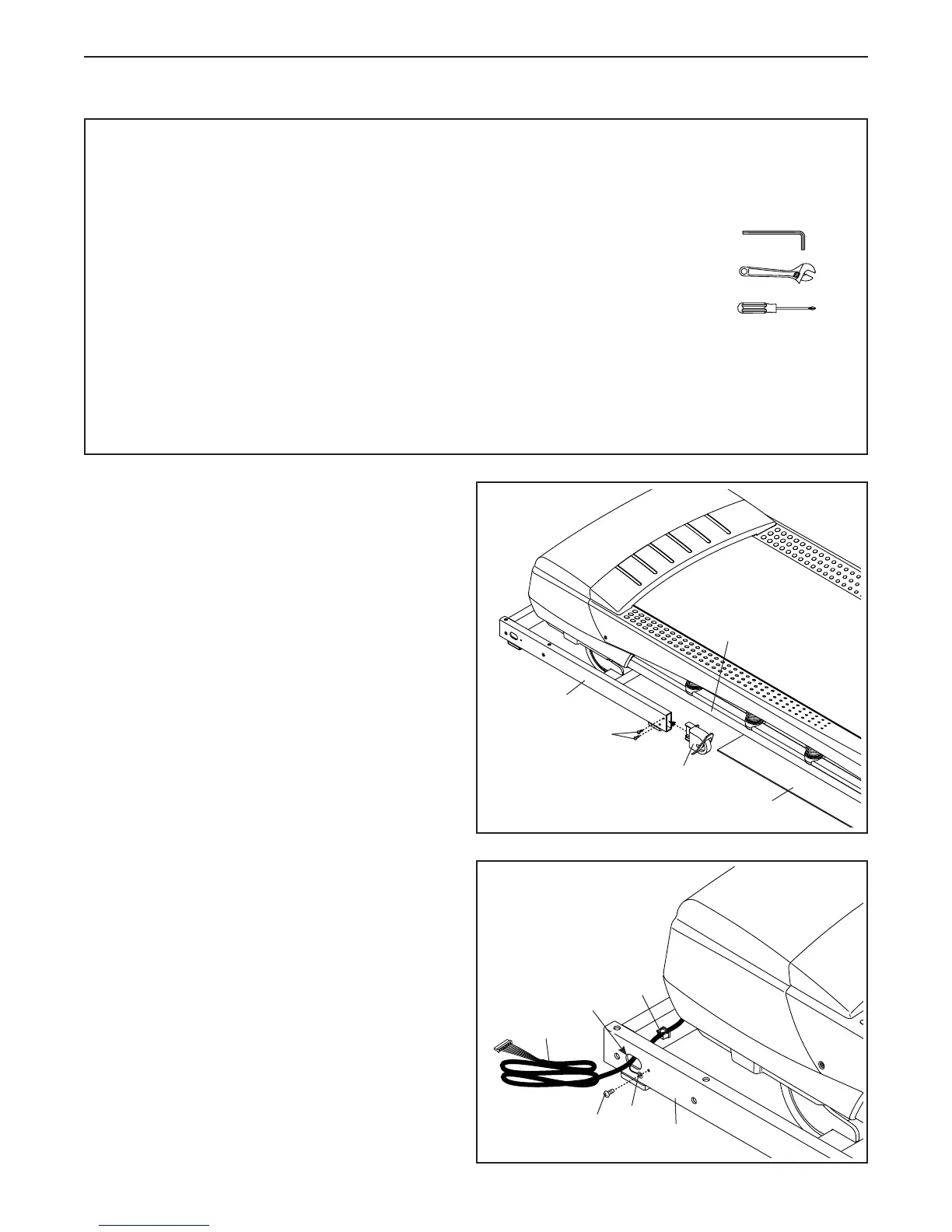

1. Accertare che il cavo di alimentazione sia
scollegato.
Posizionare un pezzo di cartone sotto al retro
del Telaio (56) per proteggere il pavimento o la
moquette.
Fissare il Cappuccio Ruota Sinistro (96) alla
Base (94) con due Viti #8 x 3/4" (2).
Fissare il Cappuccio Ruota Destro (non raf-
figurato) al lato destro della Base (94) nello
stesso modo.
1
96
94
2
56
Cartone
2. Tirare il Cavo Montante (81) e il cavo messa a
terra base (A) attraverso il foro indicato nella
Base (94).
Fissare il cavo messa a terra base (A) alla Base
(94) con una Vite Messa a Terra #8 x 1/2" (10).
Premere il Gommino di Protezione (77) nel foro
quadrato della Base (94).
MONTAGGIO
• Il montaggio deve essere eseguito da almeno due
persone.
• Posizionare il tapis roulant in un luogo privo di
ostacoli ed eliminare gli imballaggi. Non gettare gli
imballaggi nché non si è completato il montaggio.
• A seguito della spedizione sulla supercie del
tapis roulant potrebbe essere presente una
sostanza oleosa. Ciò non deve destare preoccu-
pazione. Qualora sul tapis roulant fosse presente
una sostanza oleosa, pulire con un panno mor-
bido e un detergente delicato e non abrasivo.
• I pezzi di sinistra sono contrassegnati con “L” o
“Left” e quelli di destra con “R” o “Right.”
• Per localizzare i pezzi piccoli vedere pagina 6.
• Per il montaggio è necessario utilizzare i seguenti
utensili:
le chiavi esagonali in dotazione
una chiave inglese
un cacciavite Phillips
Al ne di evitare danni ai componenti, non utiliz-
zare strumenti alimentati elettricamente per il
montaggio.
81
2
Foro
10
A
94
77
