12
12. Posizionare il gruppo consolle sui Corrimano
Sinistro e Destro (88, 87). Prestare attenzione
a non pizzicare i cavi. Inserire il Cavo Montante
(non raffigurato) in eccesso all’interno del
Corrimano Sinistro.
Fissare il gruppo consolle con otto Viti #8 x 1/2"
(1) (è raffigurato solo un lato). Inserire manual-
mente tutte e otto le Viti e poi serrarle.
Fissare due Morsetti Consolle (106) al gruppo
consolle con quattro Viti #8 x 1" (25).
Vedere fase 7. Serrare completamente le quat-
tro Viti 5/16" x 1" (5) e i due Bulloni 5/16" x 1
1/2" (4).
88
1
12
Gruppo
Consolle
1
87
1
25
25
106
106

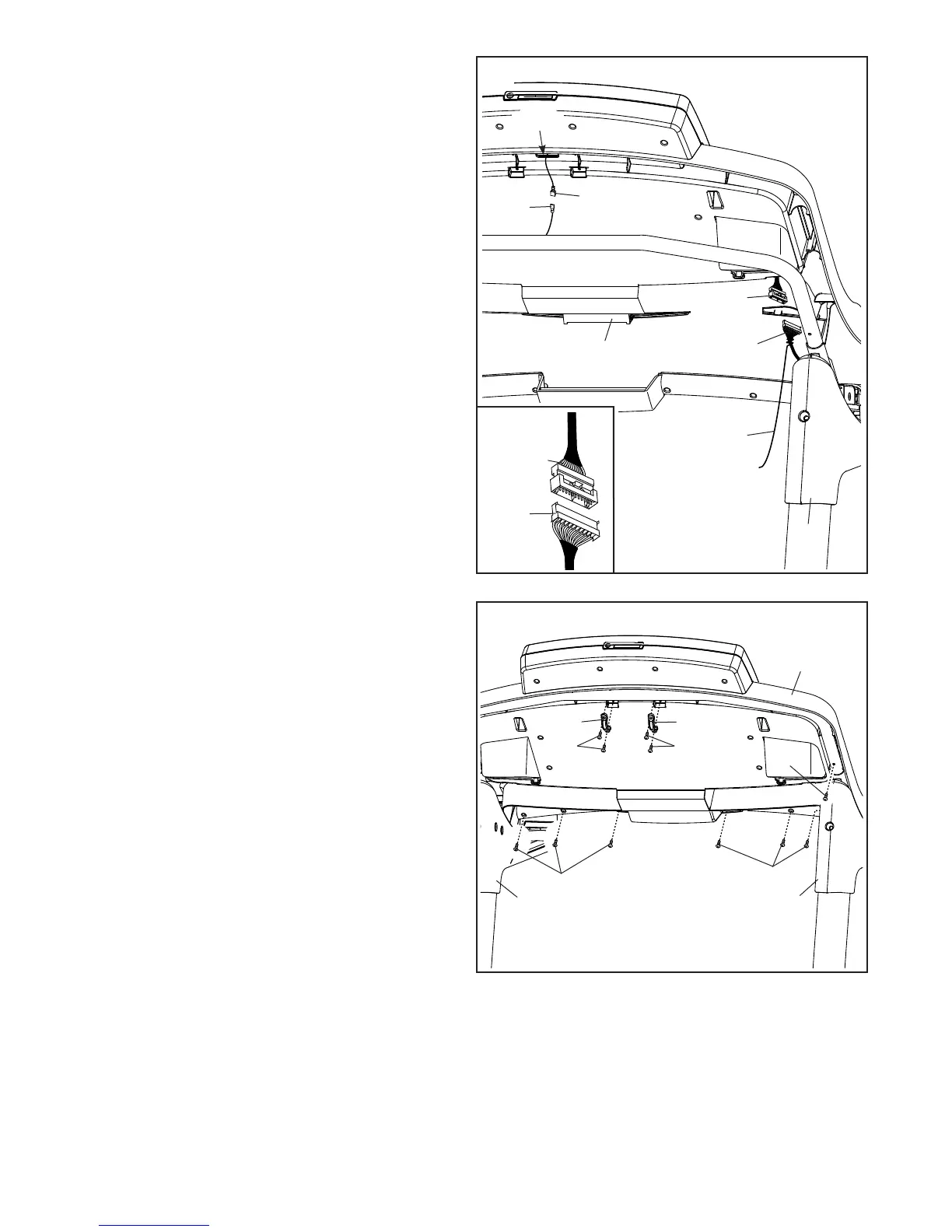

11. Con l’aiuto di un’altra persona, reggere il gruppo
consolle vicino al Corrimano Sinistro (88).
Collegare il Cavo Montante (81) al cavo con-
solle. Si veda il disegno nel riquadro. I
connettori dovrebbero inserirsi agevolmente
uno nell’altro e scattare in posizione. In caso
contrario, ruotare un connettore e riprovare. SE
I CONNETTORI NON VENGONO COLLEGATI
CORRETTAMENTE, LA CONSOLLE
POTREBBE RISULTARNE DANNEGGIATA AL
MOMENTO DELL’ACCENSIONE. Quindi rimuo-
vere la fascetta cavo dal Cavo Montante.
Collegare il cavo di messa a terra che proviene
dal gruppo consolle al Cavo di Messa a Terra
Consolle (105) e inserire i cavi nel foro del
gruppo consolle.
Gruppo
Consolle
Cavo
Consolle
Fascetta
Cavo
88
81
81
Cavo
Consolle
11
Cavo Messa
a Terra
105
Foro
