Northstar Explorer S310 Installation and Operation Manual
103
Om en givare ej kopplats till enheten och
motsvarande externa data inte är tillgängliga,
blir visat värdet = 0 (när man t.ex. använder GPS
indata för fart och ingen fart/temperaturgivare
är inkopplad till något instrument på NavBus,
kommer temperaturvärdet att visas som 0).
7-2 NMEA
NMEA är en industristandard, men är inte så flexibel
som NavBus, eftersom NMEA kräver tillägnade
anslutningar mellan instrumenten. Fart, temperatur
och loggdata är utdata från S310 som kan läsas och
visas av Northstar R310 eller andra NMEA instrument.
S310 kan också erhålla GPS fartdata (NMEA RMC,
effektivvärdesström) från valfritt kompatibelt NMEA
GPS instrument - GPS fart måste väljas (se avsnitt
9-2, steg 2).
8 S310 maskinvara

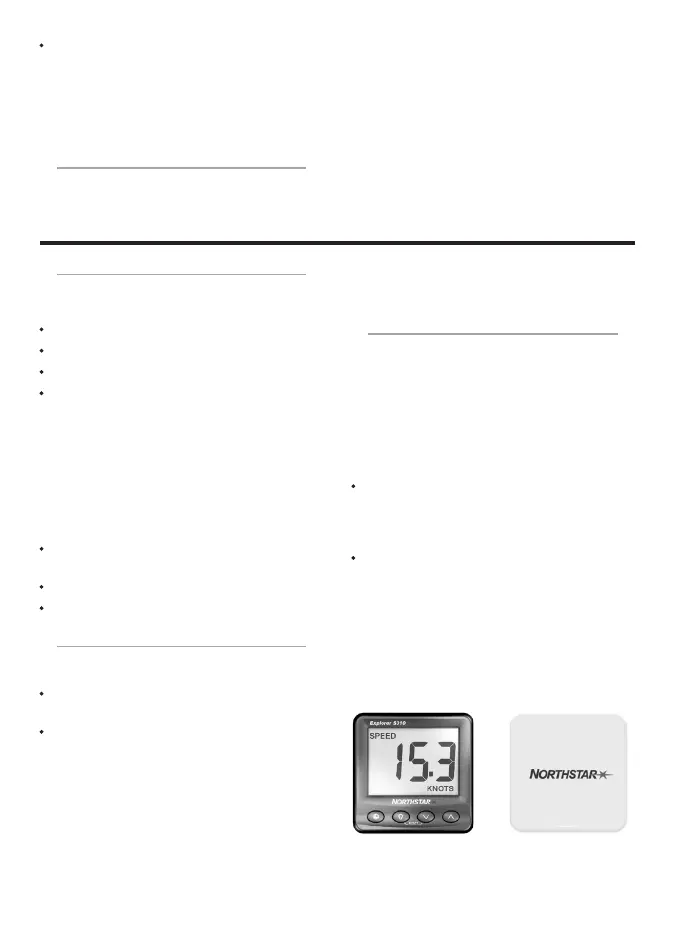

8-1 Vad levereras med S310
S310 levereras i flera konfigurationer.
Fristående konfiguration
S310 enhet med täckkåpa.
Garantikort.
Monteringsmall.
Denna manual för installation och
användning.
Dessutom kräver vanligen en fristående
konfiguration en fart/temperaturgivare (se avsnitt
8-3).
Kit konfiguration
S310 finns i flera kitkonfigurationer med olika
typer av genomskrovs-givare med:
Komponenterna för den fristående
konfigurationen anges ovan.
Genomskrovs- fart/temperaturgivare.
Installationsmanual för givare.
8-2 Andra nödvändiga komponenter
Ett eller flera instrument i 310 serien kommer att
kopplas till båtens 12 V strömförsörjning via:
En hjälpströmbrytare för att koppla på- och
av instrumenten.
En säkring. Använd en 1 A säkring för mellan 1
och 5 instrument.
Valfria externa ljud och ljusalarm kan kopplas in.
S310 uteffekt är jordad , 30 V likström och 250
mA max. Om ljud och ljusalarmen kräver mer än
250mA, bör ett relä monteras in.
För system med flera instrument, behövs kablar
och kontaktdon. (Se avsnitt 8 i din NavBus Manual
för installation och användning.)
8-3 Givare
S310 används vanligen med en genomskrovs-fart/
temperatur givare. Enheten kan dock godta
avläsningar från ett annat instrument, och i så fall
kommer en givare eventuellt inte att behövas
(se avsnitt 7).
Genomskrovs-givare presterar i allmänhet bäst
och rekommenderas för förskjutningsskrov. De
monteras i ett hål som borras genom båtkölen.
Genomskrovs-givare av plast lämpar sig för
GRP eller metallskrov. Genomskrovs-givare av
plast lämpar sig ej för solida träskrov (Använd
Northstars bronsgivare).
Bronsgivare lämpar sig för skrov av trä eller
fiberglas. Montera aldrig in en bronsgivare i
ett metallskrov, då detta orsakar elektrolytisk
korrosion.
Se Manualen för installation av givare eller rådgör
med Northstar leverantören för mer information.
