Northstar Explorer S310 Installation and Operation Manual
104

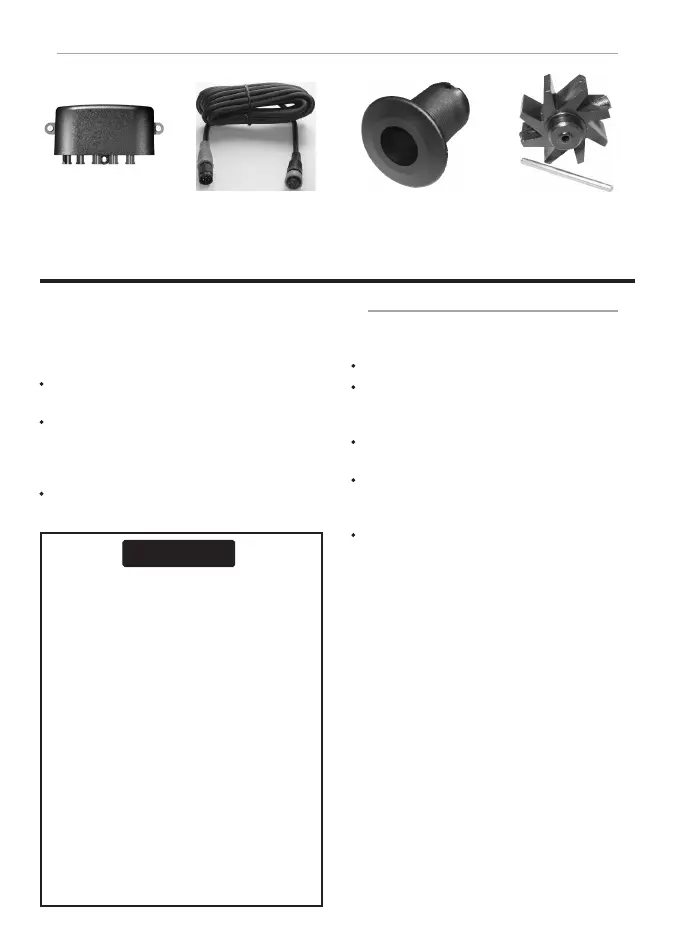

8-4 Tillbehör
Dessa tillbehör kan erhållas från Northstar leverantören.
NavBus kabelbox
(se avsnitt 7-1)
Genomskrovs-
fartgivare,
skinnmontering
Förlängningskabel för
fartgivare, 4 m
Genomskrovs-
fartgivare, paddelhjul
9-1 Installation
Displayenheten på S310
Välj en position för displayenheten som :1.
Lätt kan ses och skyddas från skador.
Är på minst 100 mm avstånd från en kompass
och på minst 500 mm avstånd från en radio
eller radarantenn.
På avstånd från motorer, fluorescerande ljus,
växelriktare.
Kan nås från baksidan: minsta fria
utrymme på baksidan är 50 mm (se
monteringsdiagrammet).
Med enhetens baksida skyddad från fukt.
Enheten måste monteras på en plan panel 2.
vars tjocklek är mindre än 20 mm. Sätt
monteringsmallen på plats. Borra ett 50 mm hål
genom mitthålet på mallen. Obs! Mallen tillåter
utrymme runt enheten för skyddshöljet.
Ta bort monteringsmuttern från enhetens 3.
baksida. Sätt in bulten på baksidan genom
monteringshålet. Dra åt monteringsmuttern
för hand.
Givare
Om S310 inte levereras med givare, välj en 1.
lämplig givare (se avsnitt 8-3). Om S310
levereras med givare, se avsnitt 8-3 för att se
till att den är av lämplig typ.
Välj passande givarposition och 2.
installera den enligt anvisningarna i
Givarinstallationsmanualen.
9 Installation och klargörning
Varningar. Enheten är vattentät från framsidan.
Skydda baksidan från vatten eftersom vatten
annars kan tränga in i andningshålet och skada
enheten. Garantin täcker inte skador som
orsakas av fukt eller vatten som tränger in på
enhetens baksida.
Se till att eventuella borrhål inte skadar båtens
struktur. Om du är tveksam, bör du rådgöra
med en kvalificerad båtbyggare.
Val, placering, vinkel och installation
av givarna är helt avgörande. Om
detta inte utförs korrekt, kan enheten
inte prestera optimalt. Rådgör med
din Northstarleverantör om du är
tveksam. Genomskrovs-givare av
plast lämpar sig vanligen inte för
träskrov. Du kan diskutera detta
med en sjöfartsbesiktningsman eller
mariningenjör.
CAUTION
!
!
CAUTION
DANGER
WARNING
Korrekt installation är avgörande för enhetens
prestanda. Det är av yttersta vikt att du läser detta
avsnitt i manualen och den dokumentation som
medföljer de andra komponenterna innan du
påbörjar installationen. S310 kan:
Köra externa ljud eller ljusalarm och
nedräkningstimern.
Sända och ta emot data från andra Northstar
instrument som kopplats in via NavBus.
Inställningar för alarm, enheter, kalibrering och
belysning förblir desamma (se avsnitt 7-1).
Sända och tar emot NMEA data från andra
instrument (se avsnitt 7-2).
