Northstar Explorer S310 Installation and Operation Manual
15
Câble d’alimentation/
transmission de données
Boîtier de
connexion
Boîtier de
connexion
Branchements
alimentation/
transmission
de données
Câble d’alimentation/
transmission de données
Câble NavBus
Groupe 1
Groupe 2
Branchements
alimentation/
transmission de
données
Dans le cas d’un système composé de plusieurs
instruments, utiliser des boîtiers de connexion
optionnels pour simplifier le câblage :
Pour plus d’informations sur la connexion
NavBus et l’utilisation des boîtiers de connexion,
veuillez vous reporter à la notice de montage et
d’utilisation du NavBus.
Isoler les fils et connecteurs inutilisés afin de les 2.
protéger contre les projections d’eau et d’éviter
tout risque de court-circuit.
Installer le câble entre le capteur et le boîtier :3.
Éloigner le câble de tout autre câble, moteur,
lampe fluo, alternateur et émetteur radio ou
radar.
Veiller à ce qu’aucun connecteur ne soit
installé en fond de cale.
En cas de besoin, utiliser des câbles
d’extension.
Fixer le câble à intervalles réguliers.
Brancher le câble du capteur à l’arrière du 4.
boîtier.

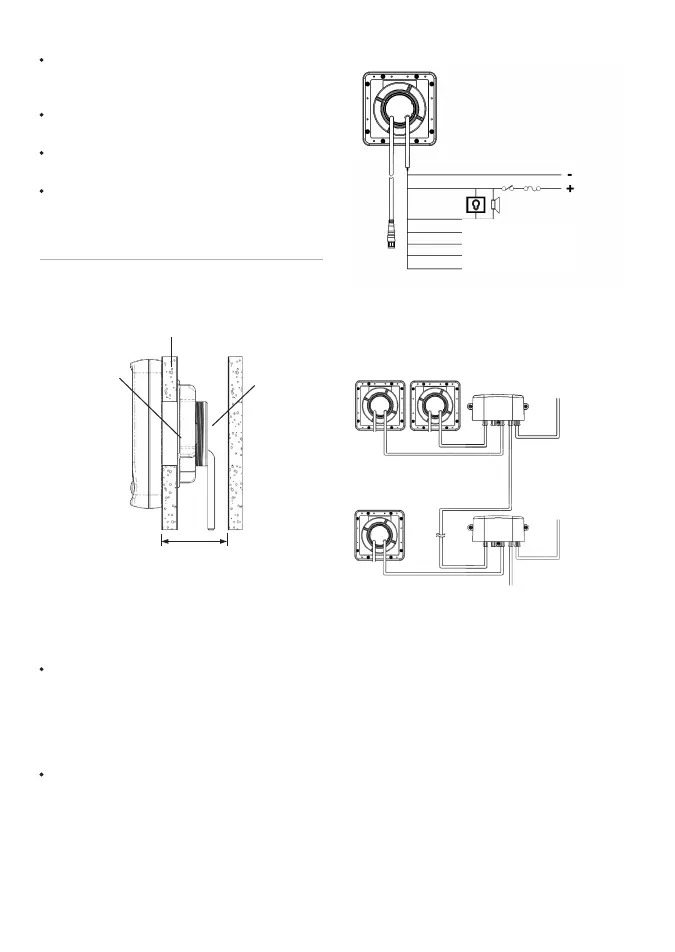

Profondeur minimum côté cabine 50 mm
Epaisseur maximum
20 mm
Ecrou
Câbles
Boîtier
Trou de
montage
50 mm
Montage du boîtier
Alimentation
12 V CC
Buzzers et lampes
externes
Rouge
Blanc
Vert
Noir
Jaune
Interrupteur
Fusible
Orange
Bleu
NavBus
Capteur
Sortie NMEA
Entrée NMEA (GPS, par exemple)
}
Branchement du câble d’alimentation/transmission
de données
Brancher le câble d’alimentation/transmission 1.
de données du boîtier :
L’appareil fonctionne sous 12 V CC. Brancher
un interrupteur et un fusible ou bien un
interrupteur avec fusible incorporé à la
source d’alimentation du bateau. Utiliser un
fusible 1A pour une installation jusqu’à cinq
instruments.
Installer un relais si les buzzers et lampes
externes nécessitent un ampérage total
supérieur à 250 mA CC.
Exemple de branchement d’un boîtier :
