NorthStar Explorer S310 - Page 60

Northstar Explorer S310 Installation and Operation Manual
60
Electriciteits & data-kabels
Verdeeldoos
Verdeeldoos
Electriciteits-
& data-
bedradingen
Electriciteits & data-kabels
NavBus kabel
Groep 1
Groep 2
Electriciteits- &
data-
bedradingen

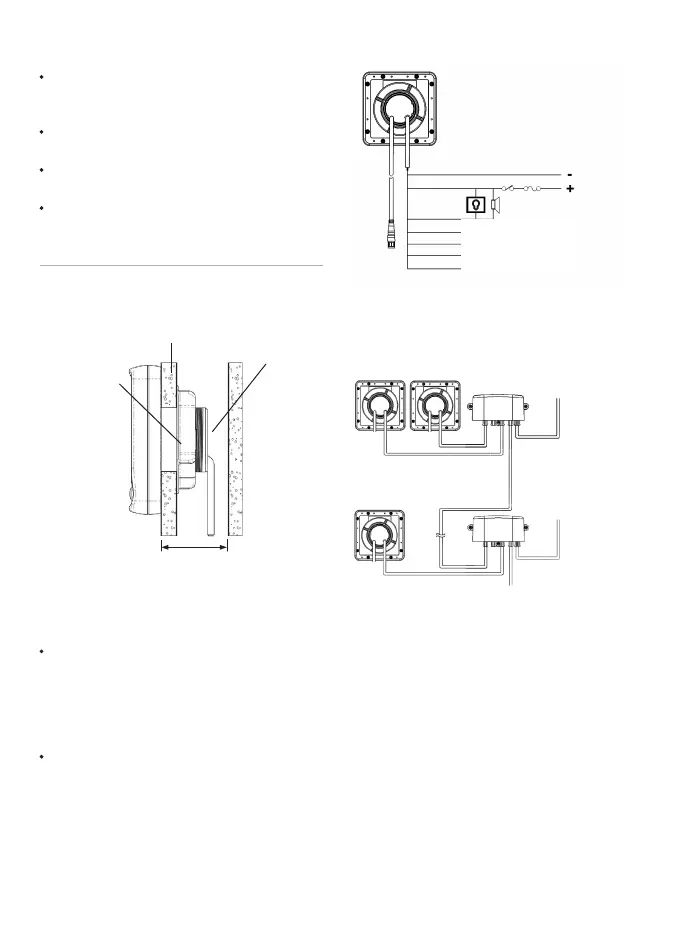

Als u verschillende instrumenten schakelt,
gebruik dan verdeeldozen om de bedrading te
vereenvoudigen, zoals hieronder aangegeven:
Informatie over de installatie van NavBus en het
gebuik van verdeeldozen vindt u in de NavBus
Installatie - en Bedieningshandleiding.
Plak ongebruikte bedradingen en 2.
verbindingsstukjes af of dek ze anderzins af
om ze tegen water te beschermen en houd
ze apart om kortsluiting te voorkomen.
Installeer de kabels tussen de tranducer en 3.
het beeldscherm:
Houdt de kabel apart van andere kabels,
motoren, TL-verlichting, spanningsregelaars
en radio-ontvangers of radarapparatuur.
Zorg ervoor dat er geen connectoren in de
bilge liggen.
Indien noodzakelijk kunt u de kabel door
verlengingskabels verlengen.
Maak de kabel met regelmatige tussenruimtes
vast.
Verbindt het tranducer met de beeldscherm.4.
Minimale ruimte van 50 mm
Maximale dikte
20 mm
Bevestigingsmoer
Kabels
Beeldscherm
Bevestigingsgat
50 mm
Zijaanzicht van de beeldschermbevestiging
12 V DC
stroom
Externe toeters of
lichten (optioneel)
Rood
Wit
Groen
Zwart
Geel
Schakelaar
Zekering
Oranje
Blauw
NavBus (optioneel)
Snelheids/temperatuur transducer
NMEA uit (optioneel)
NMEA in (optioneel)
}
Electrische/data bedrading
Bedrading van het beeldscherm en de 1.
electrische/data-kabel
Dit apparaat heeft 12 V DC electriciteit nodig.
Installeer een hulpschakelaar en een zekering
naar de stroomvoorziening of voorzie
het apparaat van stroom via een geaarde
hulpschakelaar. De zekering voor maximaal
vijf instrumenten dient 1A te zijn.
Als de externe toeters en lichten meer dan
250 mA nodig hebben is het raadzaam een
relais te installeren.
De bedrading voor een op zich staand apparaat
kan als volgt gedaan worden:
