72
FRANÇAIS

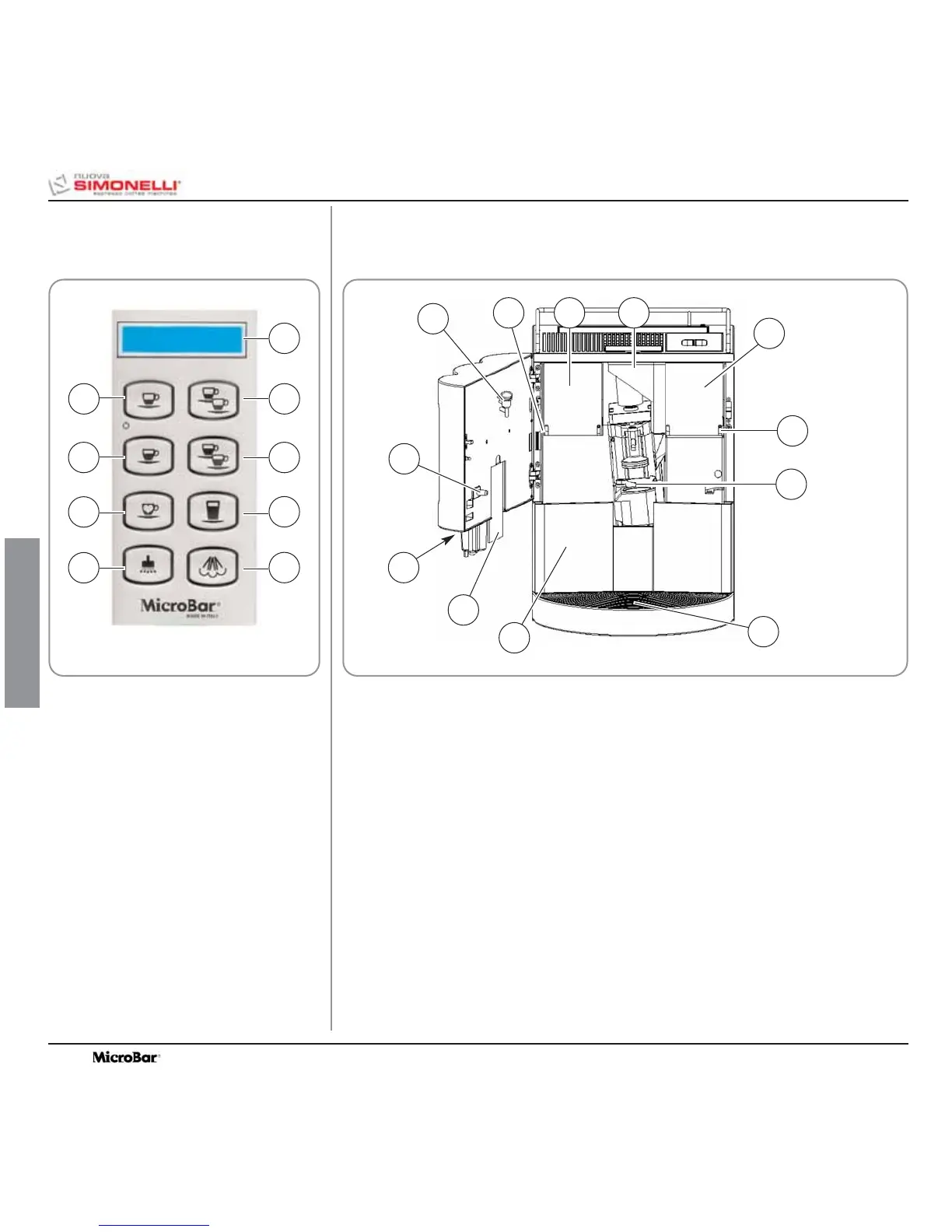

LEGENDE
1
Touche 1 Express
2
Touche 2 Express
3
Touche 1 Café
4
Touche 2 Café
5
Touche Deuxième Moulin,
Décaféiné, Cycle Lavage
6 Touche 1 Café lait
7
Touche Eau Chaude
8 Touche Vapeur
9
Affichage LCD
LEGENDE
1 Clé – Serrure porte
2 Microcontact ouverture porte
3 Réglage du Générateur de mousse
4 Vis de réglage mouture café en grains moulin à café de gauche
5 Récipient café en grains moulin à café de gauche
6 Convoyeur café moulu
7 Récipient café en grains moulin à café de droite
8 Vis de réglage mouture café en grains moulin à café de droite
9 Groupe de distribution
10 Bac de récupération des gouttes
11 Tiroir marcs
12 Générateur de mousse
Fig. 2
Fig. 3
1
6
3
3
5
7
2
9
4
6
8
7
8
9
10
11
12
1
2
1.1 DESCRIPTION CLAVIER
(Configuration standard)
1.2 DESCRIPTION INTERNE MICROBAR
