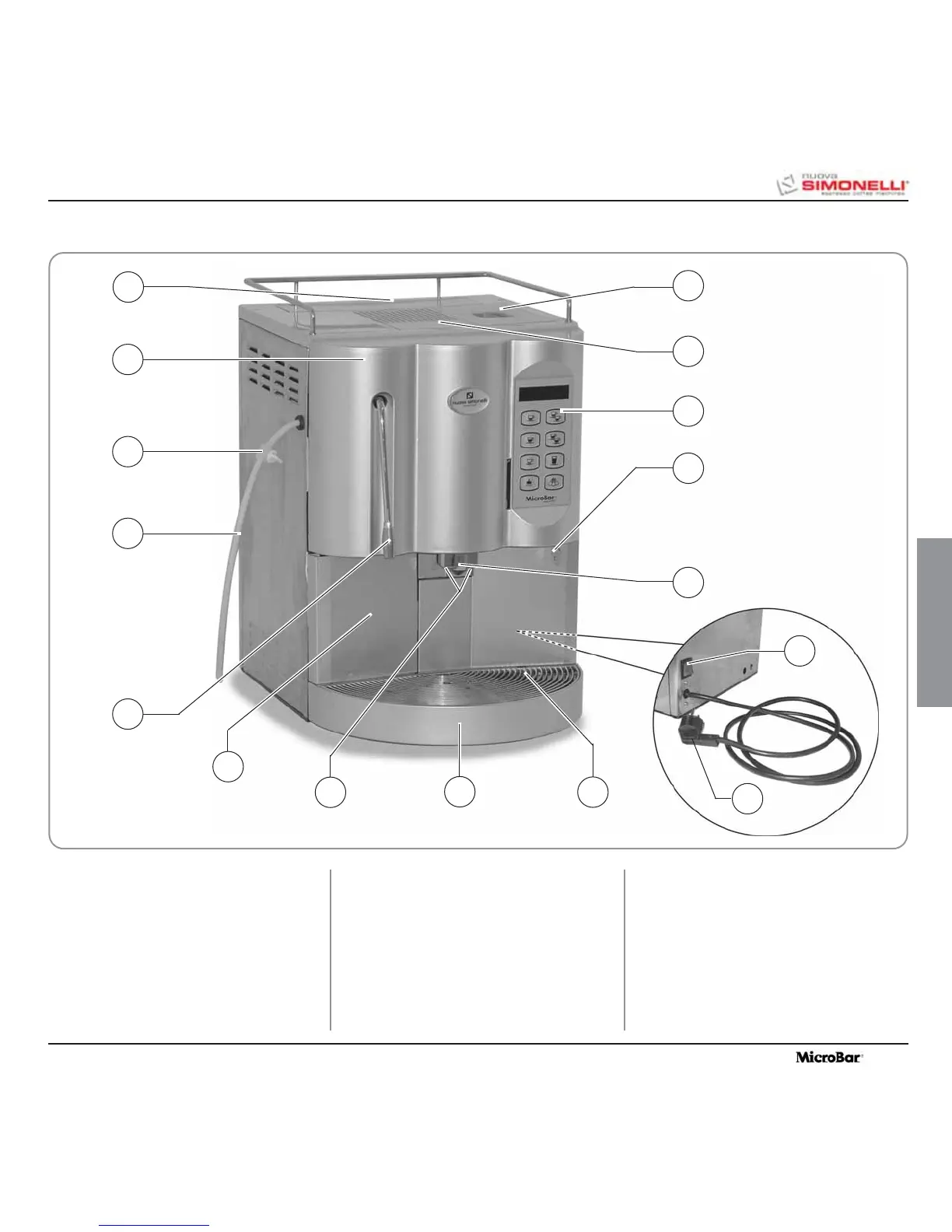

1. DESCRIPTION
FRANÇAIS
7 Distributeurs de café
8 Bec distributeur lait / cappuccino
(Version Cappuccino uniquement)
9 Clé Ouverture / Fermeture portillon des
commandes
10 Couvercle d’accès au convoyeur de café
moulu
11 Tube d’aspiration lait
(Version Cappuccino uniquement)
12 Robinet de réglage du flux de lait
(Version Cappuccino uniquement)
13 Couvercle d’accès aux réservoirs d’eau
14 Interrupteur général (ON / OFF)
15 Fiche de connexion au réseau
16 Bac de récupération des gouttes d’eau
LEGENDE
1 Couvercle d’accès au réservoir à café en
grains
2 Tableau de commande
3 Porte antérieure
4 Bec Vapeur / Bec Eau chaude
5 Grille du bac de récupération des gouttes
6 Tiroirs à marc
