DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
5
OUTILS ET ACCESSOIRES RECOMMANDÉS
CONTENU
Avant de procéder à l’installation, vérifier le contenu de la boîte. Si des articles sont manquants ou endommagés,
contacter le manufacturier.
S’assurer que les articles suivants sont inclus :
Pour connaître les lignes directrices de l’ADA (Americans with Disabilities Act) concernant l’installation,
veuillez entrer votre numéro de modèle dans notre site Internet.
• Ruban à mesurer
• Tournevis Phillips n° 2
• Tourne-écrou ou douille 3/8 po
• Tournevis à lame plate (pour dégager les ouvertures
préamorcées)
• Scie (pour la découpe des trous dans l’armoire)
• Cisailles à tôle
• Pinces
• Ruban adhésif de métal
• Ciseaux (pour couper le ruban adhésif de métal)
• Crayon
• Pince à dénuder
• 2 Capuchons de connexion appropriés
• Serre-fils de 7/8 po de diamètre (pour fixer le câble
d’alimentation électrique domestique à la hotte)

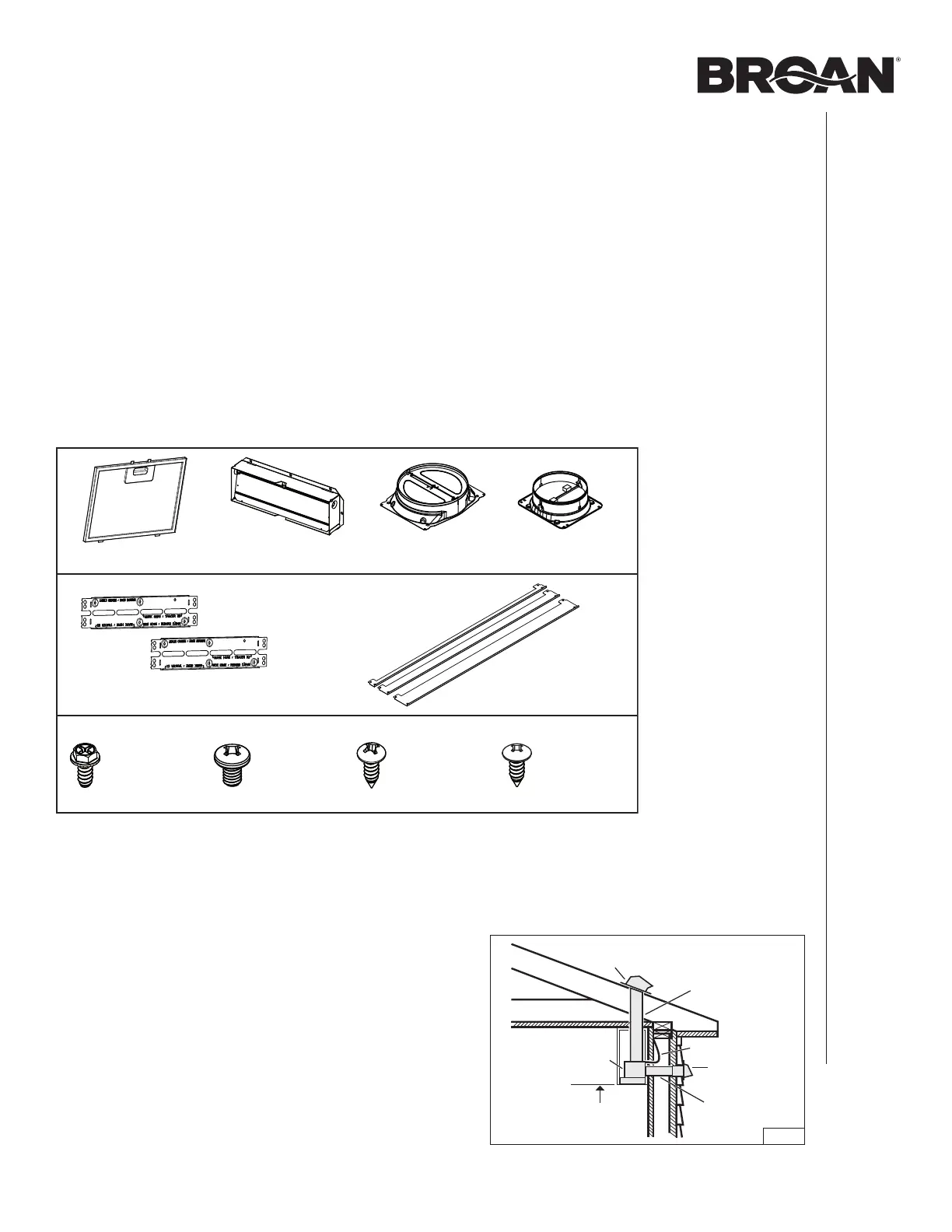

(1) SAC DE PIÈCES* COMPRENANT :
(4) VIS À MÉTAUX
N
° 8-18 X 1/4 PO
(2) FILTRES À GRAISSES
* LE SAC DE PIÈCES SE TROUVE DERRIÈRE LE COUVERCLE DU COMPARTIMENT POUR LE RACCORDEMENT ÉLECTRIQUE.
(1) ENSEMBLE DE
3 BANDES PROTECTRICES
(1) ADAPTATEUR/VOLET
3¼ PO X 10 PO
(FIXÉ À L’ARRIÈRE DE L’APPAREIL)
(1) ADAPTATEUR/VOLET
DE
8 PO ROND
(1) ADAPTATEUR/VOLET
DE
6 PO ROND
(FIXÉ À UN CÔTÉ DE L’APPAREIL)
S
UPPORTS D’ARMOIRE
(FIXÉS À L’ARRIÈRE DE L’APPAREIL)
(8) VIS À BOIS À TÊTE
CYLINDRIQUE
LARGE
N
° 8-15 X 5/8 PO
(4) VIS À BOIS
À
TÊTE BOMBÉE
N
° 6-18 X 5/8 PO
(4) VIS MÉCANIQUES
N
° 8-32 X 1/4 PO
HOTTE ENCASTRÉE
CONDUIT ROND
DE
6 PO, DE 8 PO
OU
DE 3¼ PO X 10 PO
CONDUIT DE
3¼ PO X 10 PO
DE 24 PO MIN. À 30 PO MAX.
AU-DESSUS DE
LA
SURFACE DE CUISSON
CAPUCHON
DE
MUR
CAPUCHON DE TOIT
CÂBLAGE DOMESTIQUE
FIG. 1
INSTALLATION DES CONDUITS
(INST. AVEC CONDUITS SEULEMENT)
NOTE : Afin de réduire les risques d’incendie, n’utilisez que
des conduits de métal.
1. Établir où le conduit passera entre la hotte et l’extérieur
(FIG. 1).
2. Un conduit droit et court permettra à votre hotte de
fonctionner plus efficacement.
3. Un conduit long avec des coudes et des transitions réduira
la performance de votre hotte. En utiliser le moins possible.
Pour une grande distance, utiliser un conduit d’évacuation
d’air au diamètre plus grand.
4. Installer un capuchon de toit ou de mur (vendus
séparément). Relier le conduit en métal au capuchon, puis
acheminer le conduit jusqu’à l’emplacement de la hotte.
Sceller hermétiquement les raccords à l’aide de ruban
adhésif de métal de 2 po de largeur.
