DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
14
INSTALLATION DE L’APPAREIL (SUITE)
INSTALLATION EN ÉVACUATION HORIZONTALE SEULEMENT
(
SUITE)

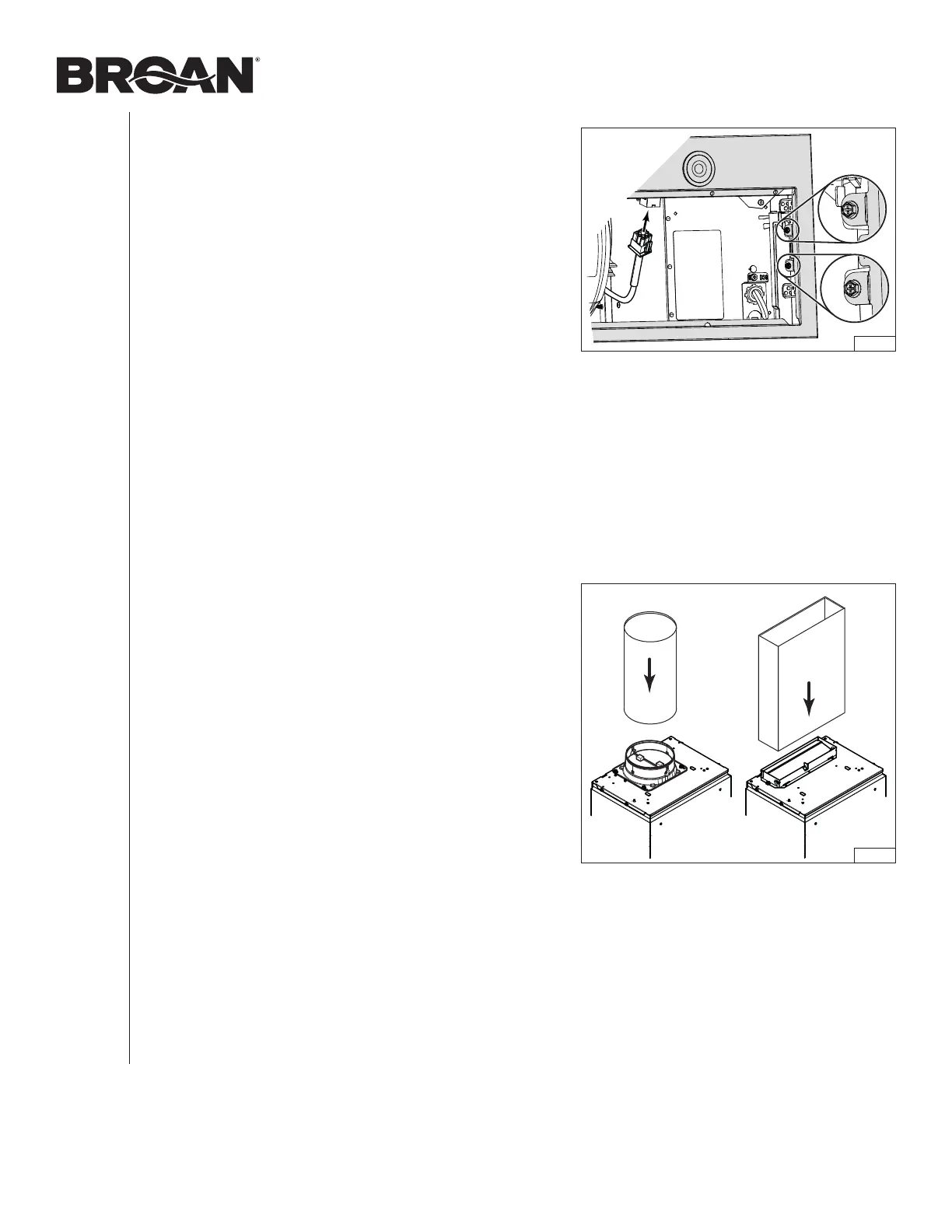

6. Réinstaller et fixer le châssis sur la hotte à l’aide des 4 vis
de retenue (deux par côté, encerclées dans la FIG. 28).
Brancher le câble du ventilateur à son connecteur situé sur
le châssis.
FIG. 28
FIG. 29
RACCORDEMENT DU CONDUIT
INSTALLATION EN ÉVACUATION VERTICALE SEULEMENT
Installation avec conduit
Utiliser un conduit de métal rond de 6 po, de 8 po ou de
3¼ po x 10 po pour relier l’adaptateur/volet sur le dessus
de la hotte au réseau de conduit (FIG. 29, 8 po rond non
illustré). Sceller le joint avec du ruban adhésif de métal.
Installation en recirculation
L’ensemble de recirculation HARKBN30 est requis
pour ce type d’installation (vendu séparément). Pour
l’installation, suivre les directives incluses avec cet
ensemble.
