DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
11

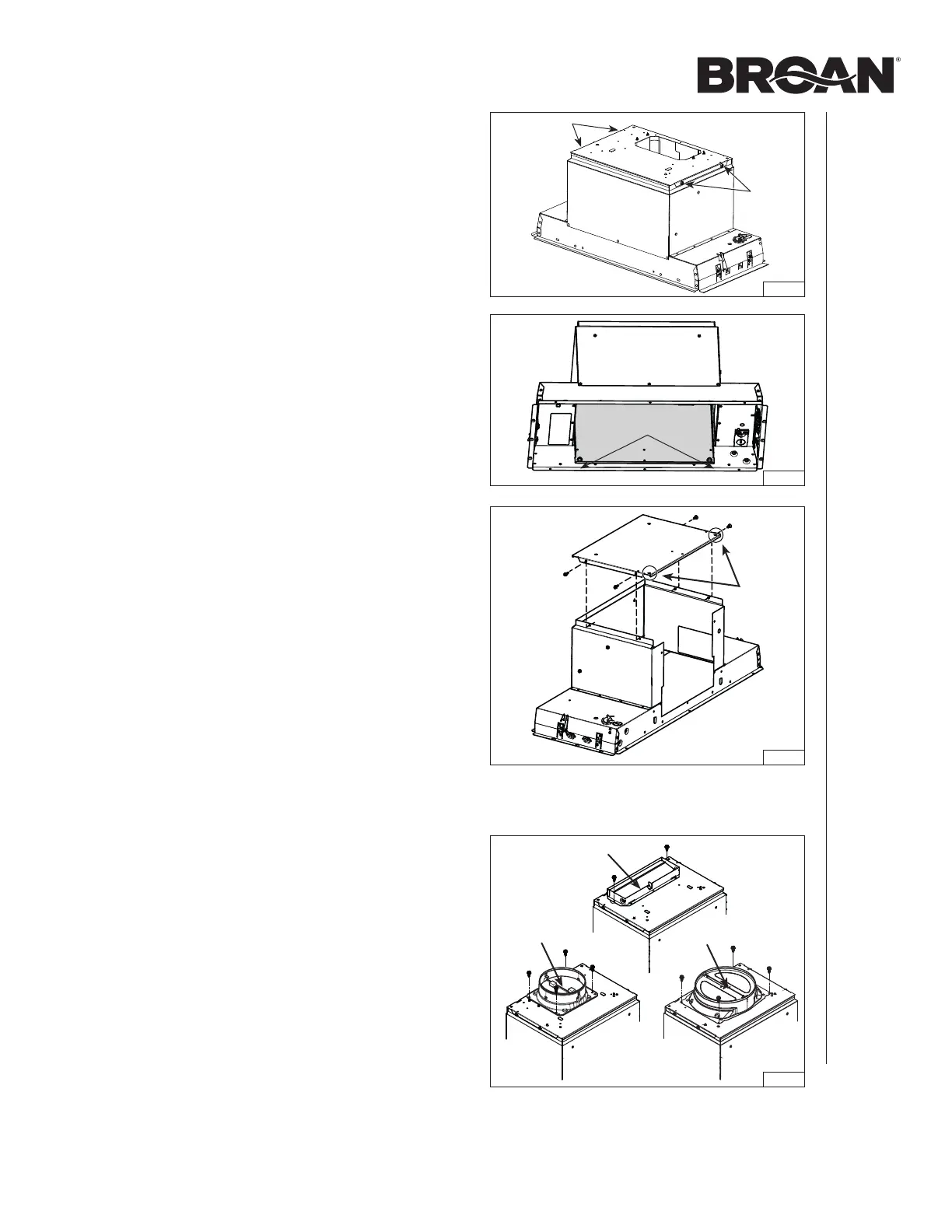

FIG. 20
ÉCROUS
PRÉPARATION DE L’APPAREIL (SUITE)
INSTALLATION EN ÉVACUATION HORIZONTALE SEULEMENT
(SUITE)
7. Retirer les 4 vis (2 par côté) retenant la plaque de support
du ventilateur au dessus de la hotte (FIG. 19). Soulever
soigneusement cette plaque avec le ventilateur et la mettre
de côté. La plaque avec le ventilateur sera réinstallée plus
tard dans l’appareil.
8. Par l’intérieur de l’appareil, détacher la plaque arrière (en
gris dans la FIG. 20) en retirant ses 2 écrous de retenue
à l’aide d’une douille de 3/8 po de diamètre. Mettre de
côté les écrous et la plaque.
9. Installer la plaque arrière sur le dessus de l’appareil, où se
trouvait la plaque de support du ventilateur. La placer de
façon à ce que les trous situés près des coins se trouvent
à l’arrière de l’appareil. L’assembler au dessus de l’appareil
à l’aide des 4 vis retirées précédemment à l’étape 7
(FIG. 21).
FIG. 19
VIS
VIS
FIG. 21
TROUS
FIG. 22
PIVOT
PIVOT
PIVOT
INSTALLATION EN ÉVACUATION VERTICALE SEULEMENT
10. Pour un conduit rectangulaire, utiliser 2 vis à métaux
no. 8-18 x 1/4 po (incluses) pour fixer l’adaptateur/volet
de 3¼ po x 10 po (inclus) sur le dessus de l’appareil, par
dessus l’ouverture d’évacuation du ventilateur (FIG. 22).
NOTE : Le pivot du volet doit être placé vers l’avant de
l’appareil.
Pour un conduit rond, utiliser 4 vis à métaux
no. 8-18 x 1/4 po (incluses) pour fixer l’adaptateur/
volet de 6 po rond ou 8 po rond (inclus) sur le dessus de
l’appareil, par dessus l’ouverture d’évacuation du ventilateur
(FIG. 22).
NOTE : Le pivot du volet doit être parallèle aux côtés de
la hotte.
