DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
10
PRÉPARATION DE L’APPAREIL
TOUTES LES INSTALLATIONS
1. Le cas échéant, retirer toute présence de pellicule de
plastique protectrice sur la hotte ou ses pièces.
2. Retirer les filtres à graisses en appuyant sur le loquet
et en les basculant vers le bas (FIG. 14). Mettre les filtres
de côté.
3. Détacher le couvercle du compartiment électrique (en
gris dans la FIG. 15) de l’intérieur de l’appareil en retirant
sa vis de retenue. Retirer le sac de pièces de l’arrière du
couvercle. Mettre de côté le sac de pièces et le couvercle
avec sa vis.

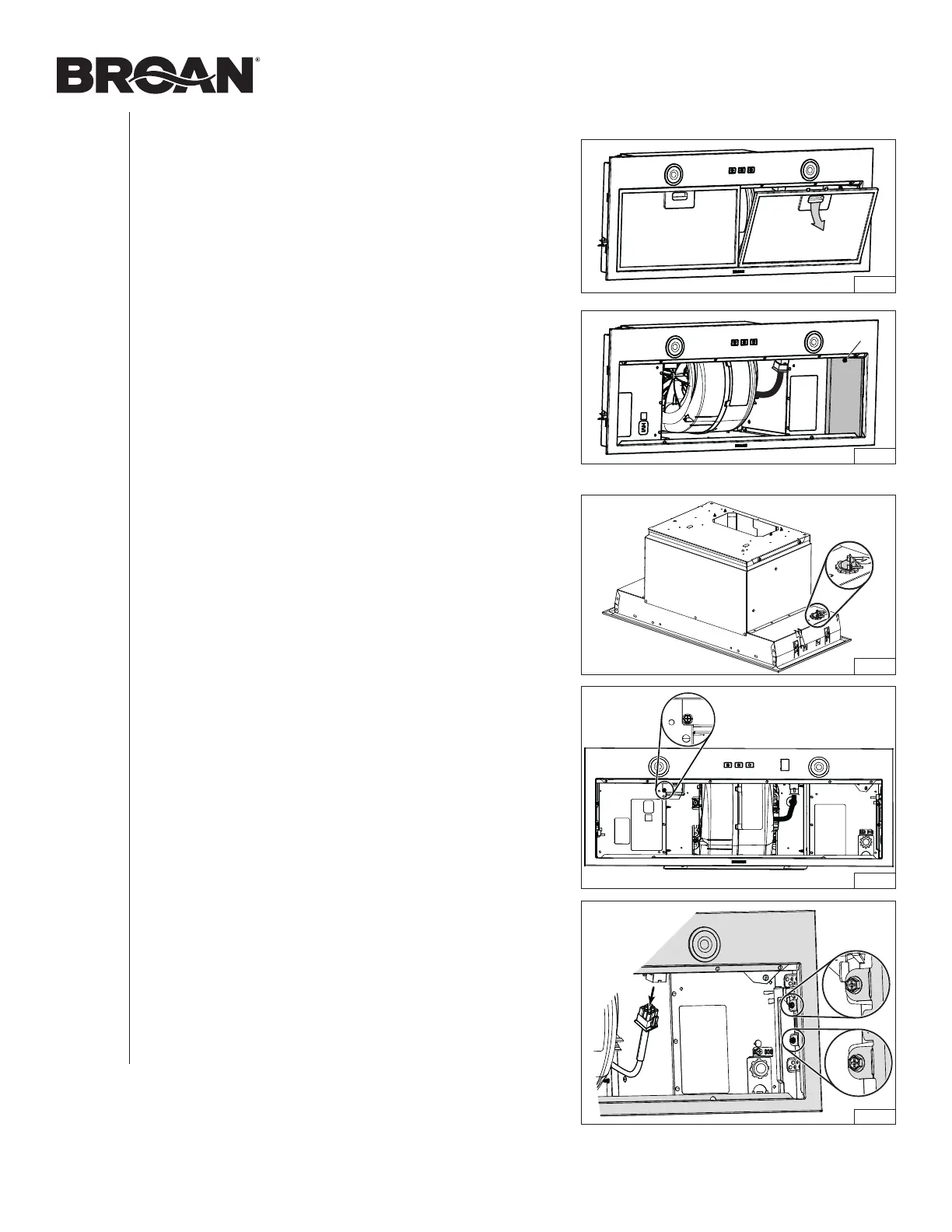

FIG. 14
FIG. 16
4. Perforer une des deux ouvertures préamorcées (en gris
dans la FIG. 16). Installer un serre-fils approprié de 7/8 po
de diamètre (non inclus).
NOTE : L’ensemble de cordon d’alimentation HCK44
(optionnel) peut être utilisé au lieu du câble d’alimentation
électrique domestique. Voir les instructions incluses avec
l’ensemble de cordon d’alimentation HCK44.
INSTALLATION EN ÉVACUATION HORIZONTALE SEULEMENT
5. Retirer et se défaire de la vis encerclée dans la FIG. 17.
NOTE : Cette vis peut être présente ou pas.
6. Débrancher le câble du ventilateur de son connecteur situé
sur le châssis. Démonter le châssis de la hotte en retirant
ses 4 vis de retenue (deux par côté, encerclées dans la
FIG. 18) de la coque de l’appareil. Mettre de côté le châssis
avec ses vis.
FIG. 18
FIG. 17
VIS
FIG. 15
