DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
9
PRÉPARATION DE L’ARMOIRE (SUITE)

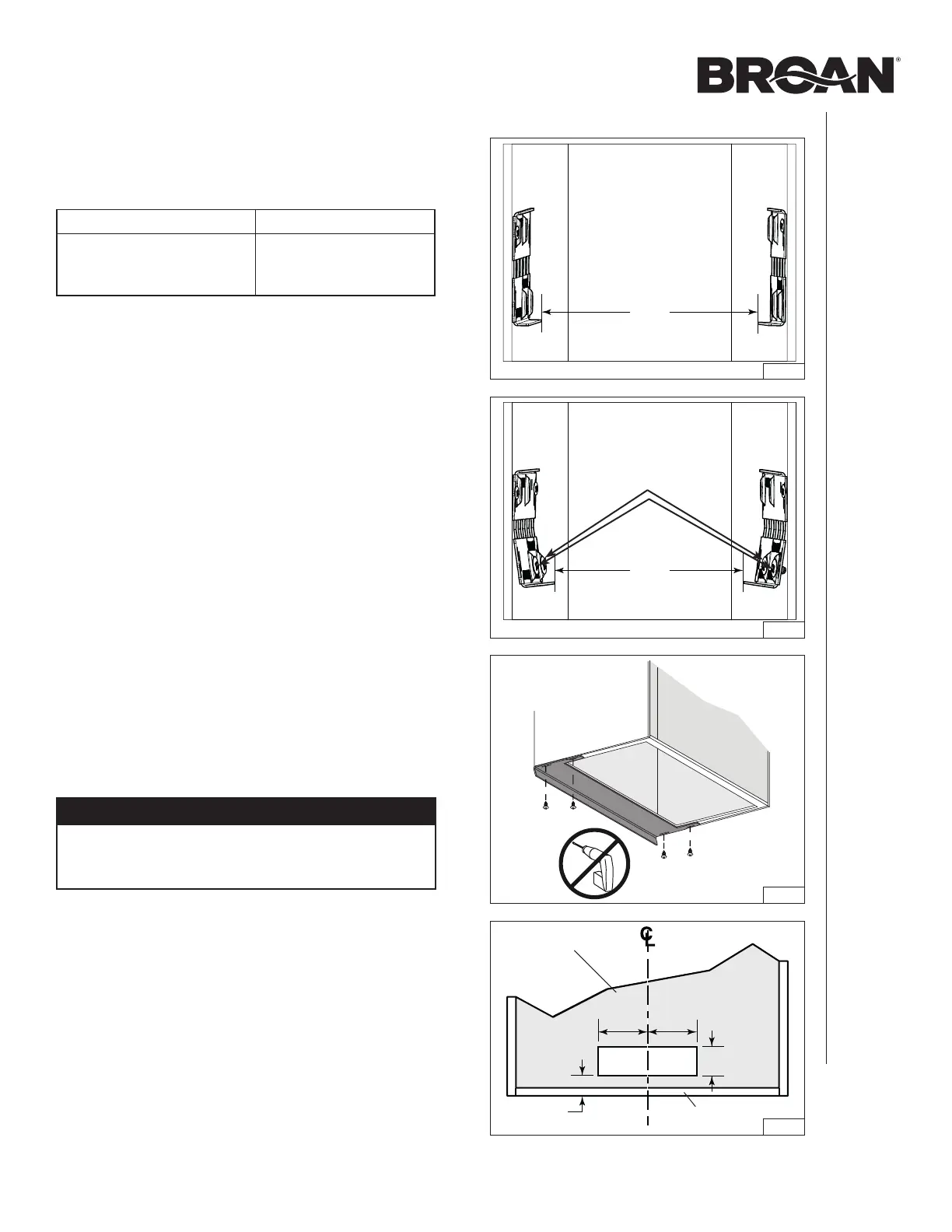

6. Mesurer la distance entre les rebords du bas des deux
supports (F) (FIG. 10). Le tableau ci-dessous indique les
distances appropriées nécessaires :
REBORD ÉTROIT REBORD LARGE
F
De 27-7/8 po
à < 28-1/16 po
F
De 28-1/16 po
à 28-5/16 po
Si la distance mesurée est trop grande, visser, dans chacun
des trous en relief inférieurs des supports, 2 vis à métaux
nº 8-32 x 1/4 po; ceci fera plier légèrement la partie
inférieure des supports (FIG. 11). Visser les deux supports
jusqu’à l’obtention de la distance appropriée.
FIG. 13
MUR ARRIÈRE
DE L’ARMOIRE
BASE DE
L’ARMOIRE
7. Des bandes protectrices, sous 3 différents formats, sont
incluses avec ces appareils. Elles conviennent à des
armoires allant jusqu’à 13 po de profondeur. Pour des
armoires allant jusqu’à 15 po de profondeur, un autre
ensemble de 4 bandes protectrices est offert (commander
l’ensemble HADTBN30). Choisir la bande qui peut couvrir la
lisière arrière de l’armoire. Utiliser 4 vis à bois à tête bombée
n˚ 6 x 5/8 po (incluses) pour la fixer (FIG. 12).
INSTALLATION EN ÉVACUATION HORIZONTALE SEULEMENT
Cette hotte encastrable est configurée en usine pour évacuer
verticalement; toutefois, il est possible qu’elle évacue
horizontalement (avec conduit de 3¼ po x 10 po seulement.
8. Découper le trou pour l’évacuation horizontale dans le mur
arrière de l’armoire aux dimensions indiquées. (FIG. 13).
FIG. 12
ATTENTION
Ne jamais utiliser un tournevis électrique ou une
perceuse pour visser la bande protectrice à la lisière
arrière de l’armoire, se servir d’un tournevis standard.
FIG. 10
FIG. 11
Vis dans les trous
en relief inférieurs
