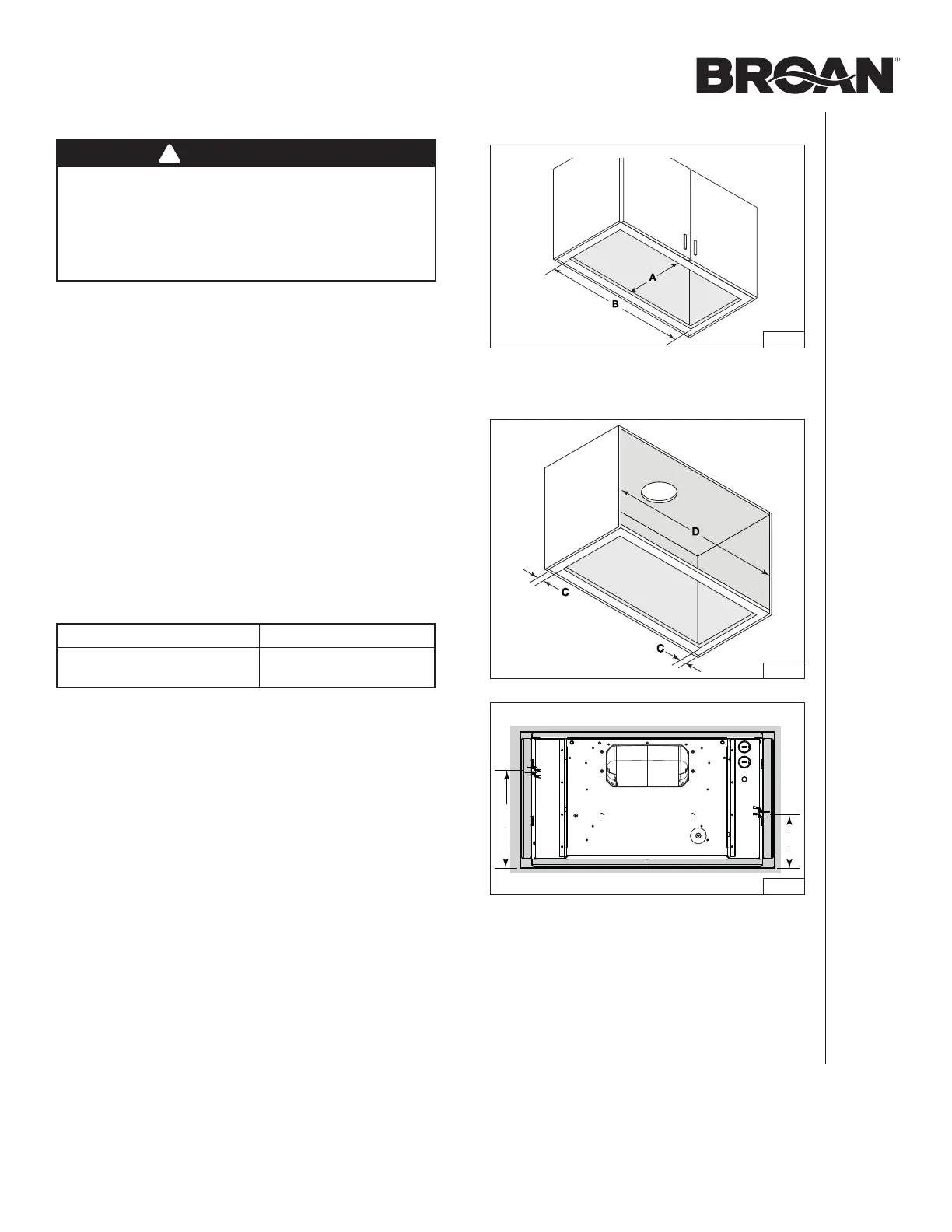

INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO
INSTALACIÓN
7
A = 10¼ pulg.
B = 28 ¹/16 pulg.
CORTAR UN ORIFICIO EN LA BASE DEL GABINETE
FIG. 6
FIG. 7
FIG. 8
PARTE DELANTERA
VISTA SUPERIOR DE LA UNIDAD
PREPARACIÓN DEL GABINETE
ADVERTENCIA
El gabinete debe fijarse a los montantes murales
o a otra estructura de madera situada detrás de la
pared. Asegúrese de que pueda soportar el peso
de la campana empotrable. De no ser así, podrían
producirse lesiones personales o daños en la parte
superior de la encimera o de la cocina..
NOTAS: A. La campana debe instalarse en el gabinete.
B. La campana debe instalarse centrada lateralmente,
por encima de la superficie de la cocina.
C. Para la posición trasera hacia delantera, el aparato
debe instalarse conforme a los códigos de
construcción locales.
1. Cortar un orificio en la base del gabinete con las
dimensiones indicadas (FIG. 6).
2. Ver la FIG. 7. Medir el material restante en los lados de la
base del gabinete (C), si hay 1/4 pulg. o más en material,
no hace falta usar los soportes fijos suministrados. Pase
al paso 7 en la página 9.
3. Si hay menos que 1/4 pulg. en material (C), retirar
cuidadosamente estas cintas. Medir la anchura interior
del gabinete (D) (FIG. 7). Consultar la tabla siguiente para
determinar qué configuración de bordes de soporte debe
utilizarse.
4. Localizar los ganchos Ease of Install en la unidad (distancia
determinada a partir del borde delantero, FIG. 8). Insertar
temporalmente la unidad en el gabinete y a la vez que
mantiene la unidad, marcar la ubicación de los ganchos
Ease of Install (correspondiente a E en FIG. 9 en la página
siguiente) en ambos lados del gabinete. Retirar la unidad.
BORDE ESTRECHO BORDE AMPLIO
D
De 28-1/16 pulg. a < 28-1/2 pulg.
D
De 28-1/2 pulg. a 29 pulg.
!
