INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO
INSTALACIÓN
15

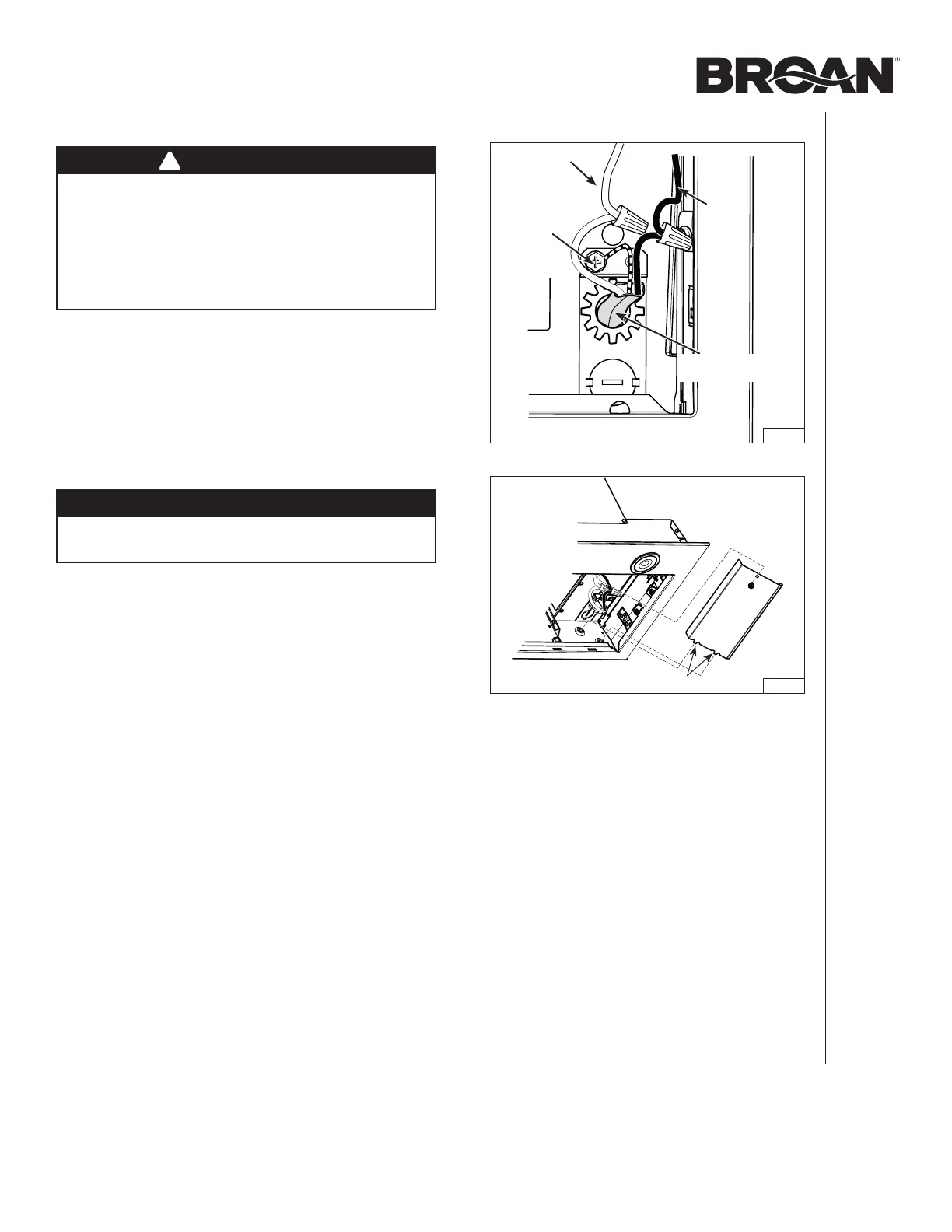

FIG. 30
FIG. 31
CONEXIÓN ELÉCTRICA
ADVERTENCIA
Peligro de choque eléctrico. La instalación
eléctrica debe ser hecha por personal calificado
de acuerdo con todos los códigos aplicables y
normas. Antes de efectuar el empalme, cortar la
alimentación eléctrica del interruptor y cerrar
con securidad para prevenir una alimentación
accidental.
1. Usando capuchones de conexión adecuados (no incluidos),
conectar los hilos del cable de alimentación a los hilos de
la campana como sigue : el hilo NEGRO al hilo NEGRO,
el hilo BLANCO al hilo BLANCO y el hilo VERDE o pelado
al tornillo VERDE de toma de tierra (FIG. 30).
2. Vuelva a colocar la tapa del compartimiento eléctrico;
asegúrese de que las pestañas de la parte inferior estén
insertadas en su ubicación sobreelevada. Sujetarla a la
campana usando su tornillo de sujeción (FIG. 31).
ATENCIÓN
Asegúrese de no atascar ningún hilo al volver a
colocar la tapa del compartimiento eléctrico.
!
HILO BLANCO
PESTAÑAS
TORNILLO
VERDE
DE TOMA
DE
TIERRA
HILO
NEGRO
CABLE DE
ALIMENTACIÓN
INSTALACIÓN DE LOS FILTROS
Instalación con conductos
Vuelva a colocar los filtros de grasa.
Instalación en recirculación
Ate los filtros de recirculación (incluidos con el kit
HARKBN30) al reverso de los filtros de grasa usando los
clips de sujeción (incluidos con los filtros de recirculación).
Ordene el número de pieza S99010464-130 para obtener
nuevos filtros de recirculación.
