DIRECTIVES D’INSTALLATION, D’UTILISATION ET D’ENTRETIEN
INSTALLATION
15

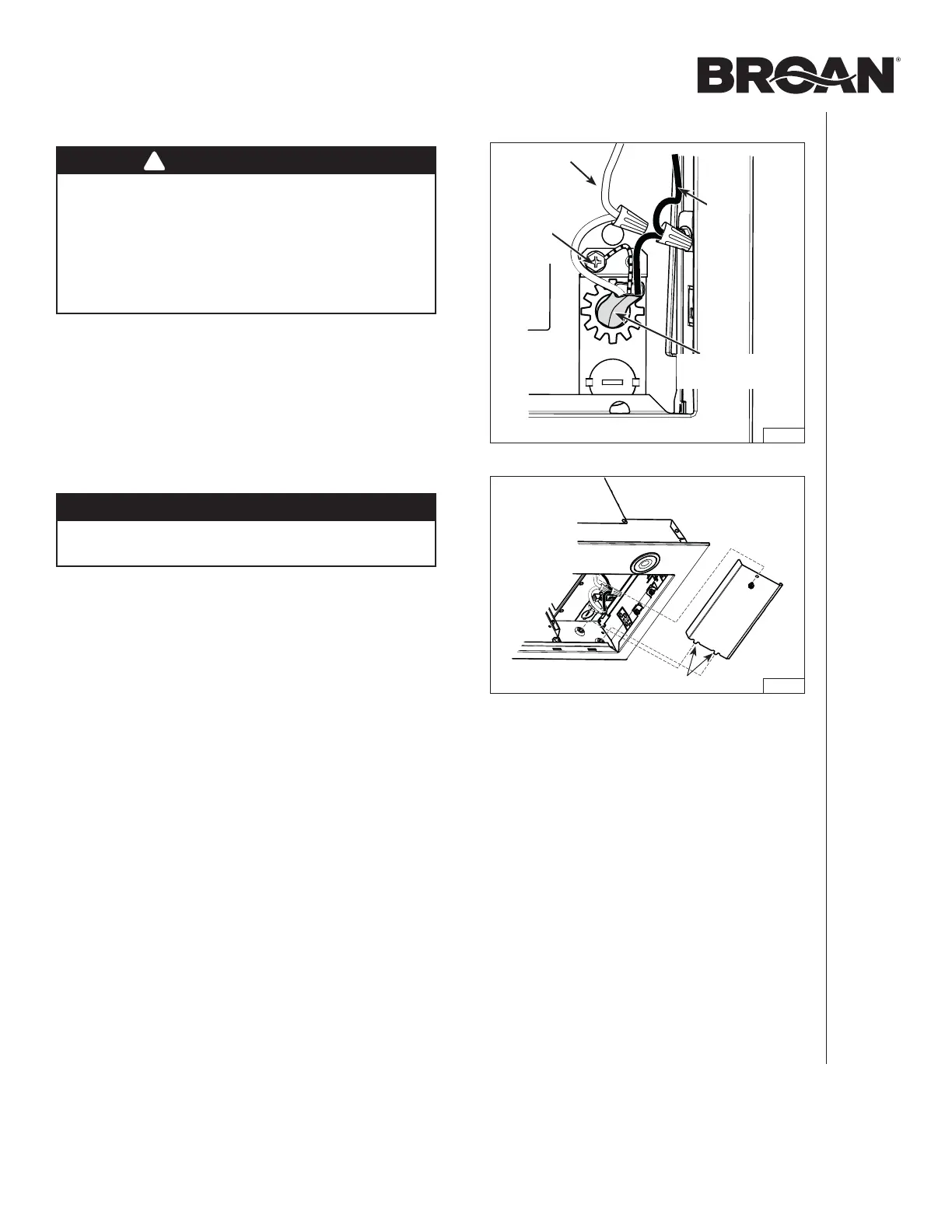

FIG. 30
FIG. 31
BRANCHEMENT ÉLECTRIQUE
AVERTISSEMENT
Risque d’électrocution. Le raccordement électrique
doit être effectué par du personnel qualifié
conformément aux codes et aux standards en
vigueur. Avant d’effectuer le branchement, coupez
l’alimentation électrique au panneau de distribution
et verrouillez-le pour éviter une mise en marche
accidentelle.
1. À l’aide de capuchons de connexion appropriés (non
inclus), connecter les fils du câble d’alimentation électrique
aux fils de la hotte comme suit : le fil NOIR au fil NOIR, le
fil BLANC au fil BLANC et le fil VERT ou dénudé à la vis
VERTE de mise à la terre (FIG. 30).
2. Remettre en place le couvercle du compartiment électrique
en s’assurant que les pattes du bas sont insérées dans
leur emplacemment surélevé. Le fixer à la hotte à l’aide
de sa vis de retenue (FIG. 31).
ATTENTION
Prendre garde de ne pas pincer les fils lors de la
remise en place du couvercle.
INSTALLATION DES FILTRES
Installation avec conduits
Remettre en place les filtres à graisses.
Installation en recirculation
Attacher les filtres de recirculation (inclus avec l’ensemble
HARKBN30) à l’endos des filtres à graisses à l’aide
des clips (incluses avec les filtres de recirculation). Pour
commander de nouveaux filtres de recirculation, demander
la pièce nº S99010464-130.
!
FIL BLANC
PATTES
VIS
VERTE DE
MISE À
LA TERRE
FIL
NOIR
CÂBLE
D’ALIMENTATION
ÉLECTRIQUE
