INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO
INSTALACIÓN
5
CONTENIDO
Antes de empezar la instalación, verifique el contenido de la caja. Si faltan elementos o hay elementos dañados,
póngase en contacto con el fabricante.
Compruebe que estén en :
Para conocer las directrices de la ADA (Ley para estadounidenses con discapacidades) sobre la
instalación, indicar su número de modelo en nuestro sitio web.
HERRAMIENTAS Y ACCESORIOS RECOMENDADOS
• Cinta métrica
• Destornillador Phillips n° 2
• Llave de tuercas de 3/8”
• Destornillador de punta plana (para abrir los orificios
punzonados)
• Sierra (para cortar orificios en los gabinetes)
• Cizalla
• Alicates
• Cinta adhesiva metálica
• Tijeras (para cortar la cinta adhesiva metálica)
• Lápiz
• Pelacables
• Abrazadera de cables diámetro de 7/8 pulg.
(para sujetar el cable de alimentación a la campana)
• Dos capuchones de conexión adecuados
NOTA : Para reducir el riesgo de incendio, usar sólo
conductos de metal.
1. Decida por dónde pasarán los conductos entre la campana
y el exterior (FIG. 1).
2. Un conducto recto y corto permitirá un funcionamiento más
eficaz de su campana.
3. Un conducto largo con codos y transiciones reducirá el
desempeño de la campana. Use lo menos posible. Para
una larga distancia, usar un conducto de salida de aire con
un diámetro más grande.
4. Instale un capuchón para tejado o mural (se venden por
separado). Conecte el conducto metálico al capuchón y
vuelva al lugar donde se encuentra la campana. Use cinta
adhesiva metálica de 2 pulg. para sellar las juntas entre
los tramos de los conductos.
INSTALACIÓN DE LOS CONDUCTOS
(INSTALACIONES CON CONDUCTOS ÚNICAMENTE)

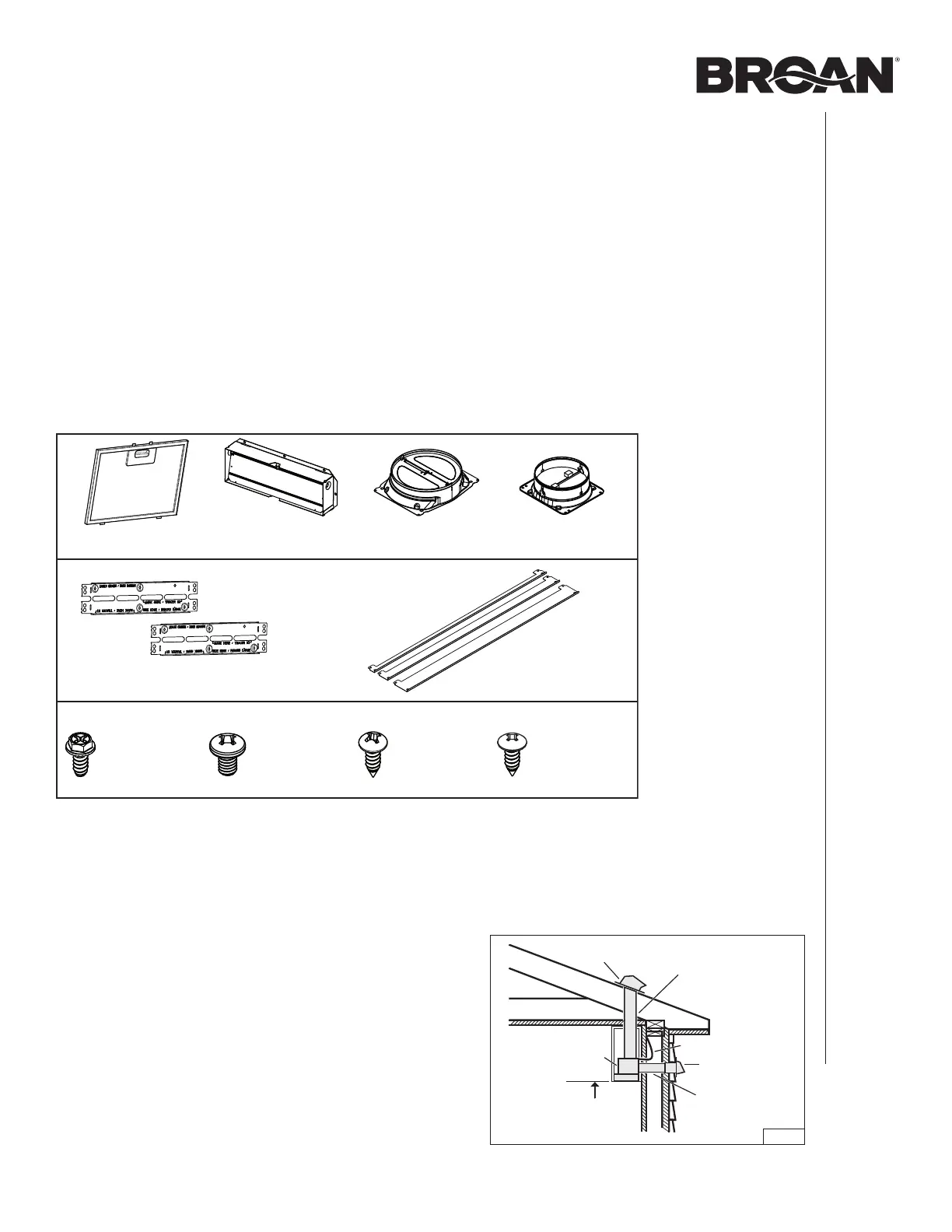

(1) BOLSA DE PIEZAS* QUE INCLUYE:
(4) TORNILLOS
PA RA
METALES
N
° 8-18 X 1/4 PULG.
(2) FILTROS DE GRASA
* LA BOLSA DE PIEZAS ESTÁ DETRÁS DE LA TAPA DEL COMPARTIMENTO ELÉCTRICO.
(8) TORNILLOS
PARA
MADERA DE
CABEZA
TROCOCÓNICA
N
° 8-15 X 5/8 PULG.
(3) TORNILLOS
PA RA
MADERA
DE
CABEZA REDONDEADA
N
° 6-18 X 5/8 PULG.
(4) TORNILLOS
PA RA
METALES
N
° 8-32 X 1/4 PULG.
(1) ADAPTADOR/COMPUERTA
3¼ PULG. X 10 PULG.
(FIJADO A LA PAR TE TRASERA DEL APARATO)
(1) ADAPTADOR/COMPUERTA
DE
6 PULG. REDONDO
(FIJADO A UN LADO DEL APARATO)
(1) J
UEGO DE
3 CINTAS PROTECTORAS
SOPORTES DE GABINETE
(FIJADOS A LA PAR TE TRASERA
DEL
APARATO)
(1) A
DAPTADOR/COMPUERTA
DE
8 PULG. REDONDO
CAMPANA
CONDUCTO REDONDO
DE
6 PULG., 8 PULG.
O DE 3¼ PULG. X 10 PULG.
C
ONDUCTO DE
3¼ PULG. X 10 PULG.
D
E 24 PULG. MíN. A
30 PULG. MÁX. POR ENCIMA
DE
LA SUPERFICIE DE LA COCINA
CAPUCHÓN MURAL
CAPUCHÓN PARA TEJADO
CABLEADO DE LA VIVIENDA
FIG. 1
