38 / Português

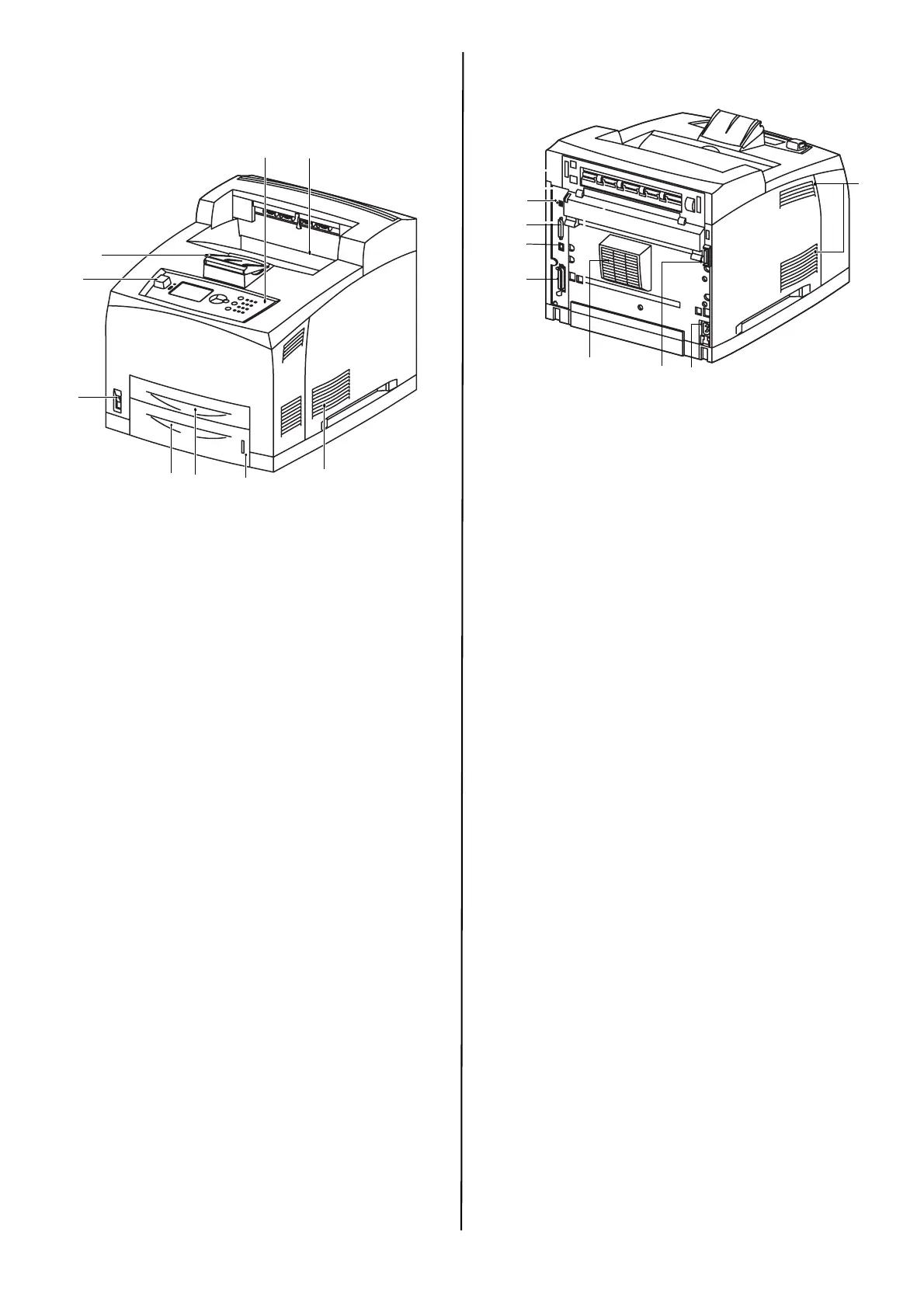

Vista frontal
As principais partes da impressora e uma breve
descrição de suas funções são exibidas a seguir:
1 Bandeja de saída; face para baixo
Os trabalhos de impressão são colocados aqui com
o lado impresso voltado para baixo.
2 Painel de operação
Consiste nos botões de controle, indicadores e
visor.
Para obter detalhes sobre o painel de controle,
consulte “Imprima o mapa de menus” na
página 43.
3 Aberturas de ventilação
Fornecem ventilação para o interior da impressora
4 Indicador de nível de papel
Indica o nível de papel restante na bandeja para
550 folhas.
5 Bandeja 1
Tem capacidade para 150 folhas de papel.
6 Bandeja 2
550 folhas de papel.
7 Interruptor
Liga e desliga a impressora.
8 Extensão da bandeja de saída
Para impressão em tamanho maior que papel carta,
vire a extensão da bandeja para fora.
9 Conector de unidade USB Flash
Para impressão de arquivos PDF e outros tipos
específicos a partir de uma unidade USB Flash.
Vista posterior
10 Conector do cabo de alimentação
Para conectar o cabo de alimentação.
11 Conector paralelo
Para conectar um cabo paralelo.
12 Conector de rede
Para conectar o cabo de rede ao usar a impressora
em rede. (O Kit de software de rede (opcional) deve
estar instalado para ativar os recursos de rede.)
13 Conector USB2
Para conectar um cabo USB.
14 Conector serial
Para conectar um cabo serial.
15 Conector de unidade duplex
Para conectar a unidade duplex (opção).
1
2
8
7
3
6
5
4
9
13
12
11
10
14
3
15
3
