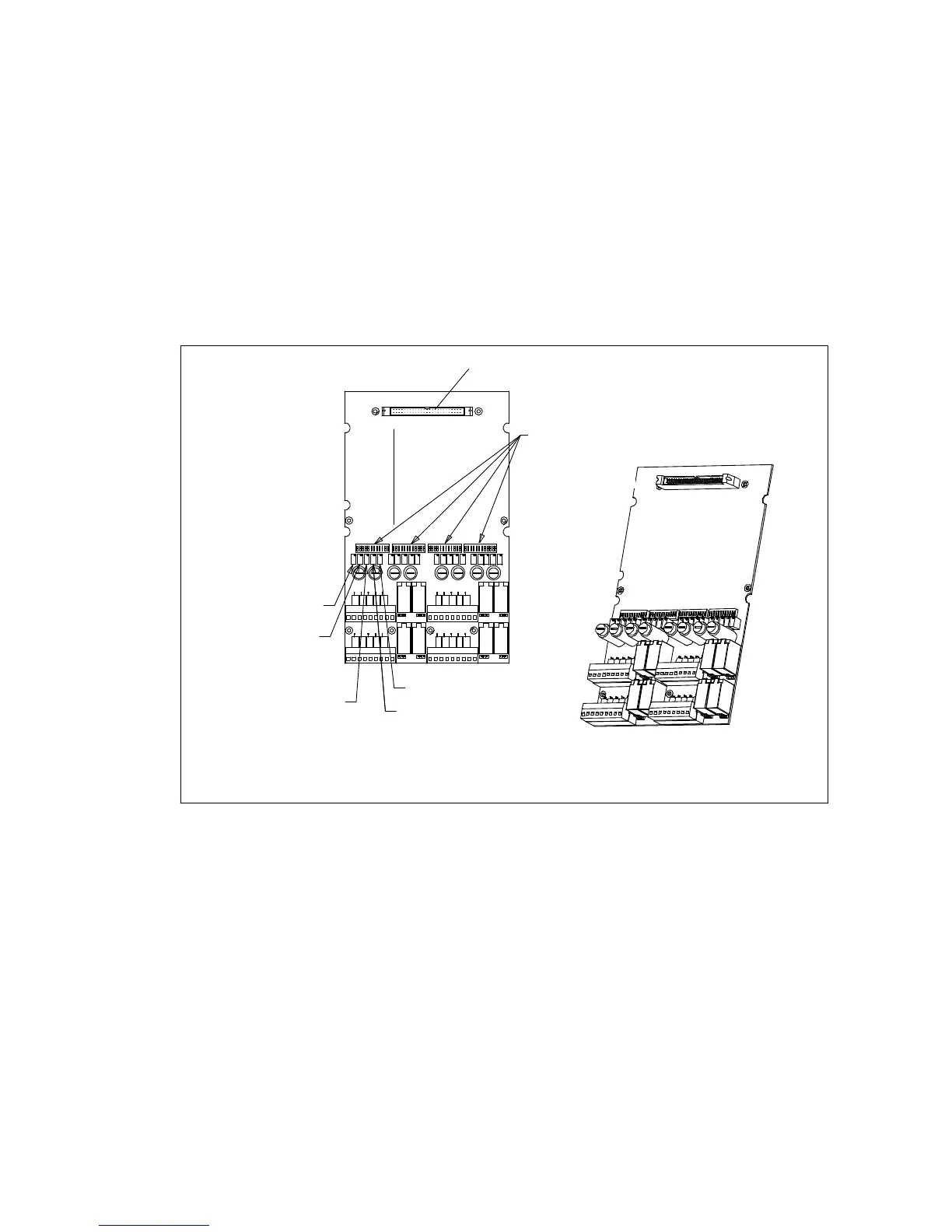

FONCTION DES DIFFERENTS POTENTIOMETRES
SUR UNE VOIE DE MESURE MX48
Figure N°5
(programmé suivant le
type de capteur
utilisé)
Une voie
de mesure
Support de plots
de programmation
4 mA
20 mA
I filament
Réglage zéro capteur
Réglage sensibilité
capteur
Programming following
the type of detector used
Zero detector adjustment
detector sensivity
adjustment
FUNCTIONS OF THE VARIOUS POTENTIOMETERS
On the MX 48 measurement channels card
FIGURE 5
Connector for display card
Support for programming the
measurement channels
1
measure-
ment
channel
