Oldham MX48 - Page 62

63
Si vous voulez utiliser la liaison RS485,il faut
connecter le connecteur "bouchon" DB9 male
sur le connecteur DB9 femelle.
(strap interne entre 3 et 4)

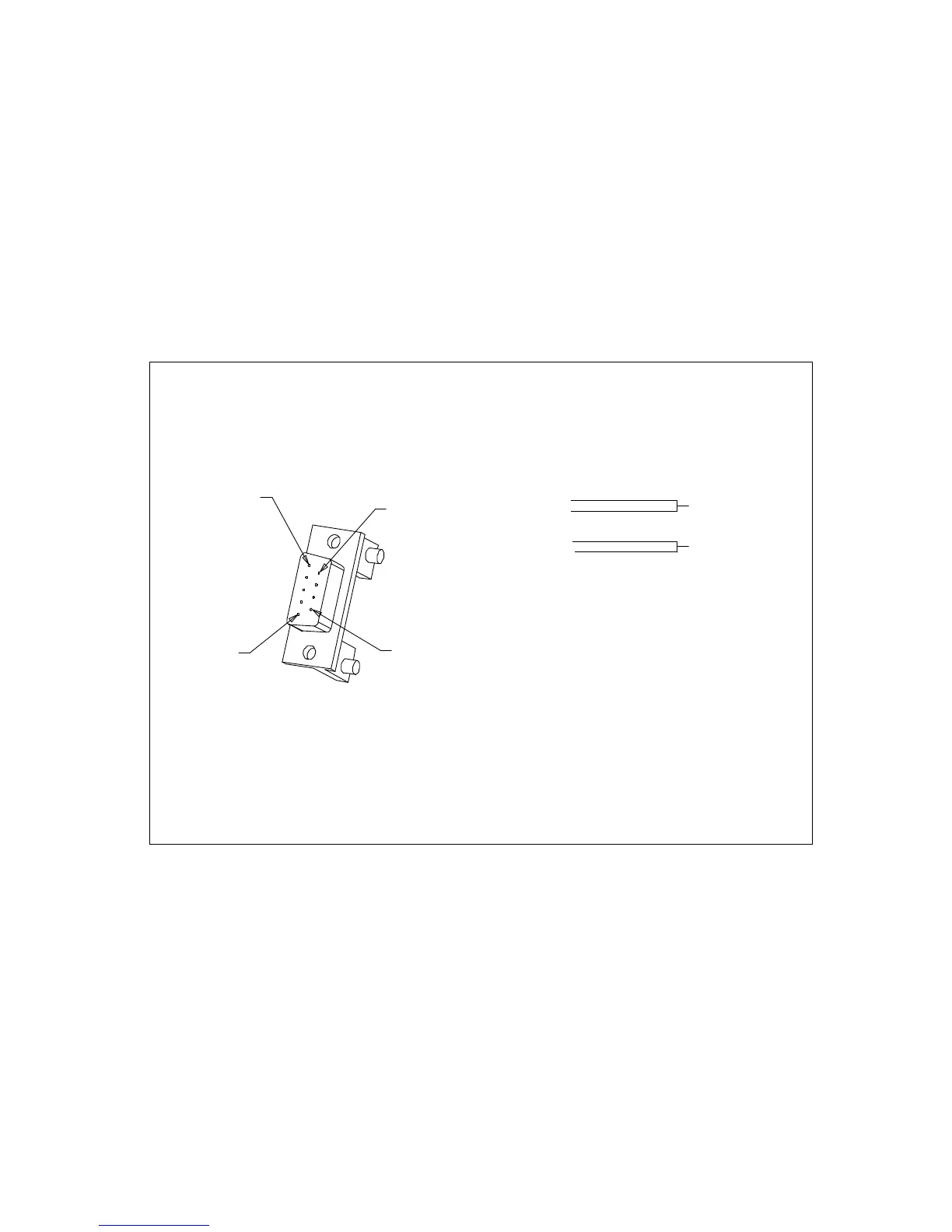

BROCHAGE DU CONNECTEUR DE LIAISON
RS232 (Rep A- Figure N°4)
Broche N°:
1:
2: TXD RS232
3: RXD RS232
4:
5: GND
6: 485-B
7: 485-A
8:
9:
Liaison
Figure N°6
Liaison
N°1
N°5
N°6
N°9
(-)
(+)
Pin n°
Link RS232
Link RS485
If you wish to use the RS485 link, the male DB9
“plug” connector must be connected to the female
DB9 connector.
(internal strap between 3 and 4)
I
PIN LAYOUT FOR THE RS232 SERIAL LINK
CONNECTOR (Item A – Fig N°4)
FIGURE N°6
