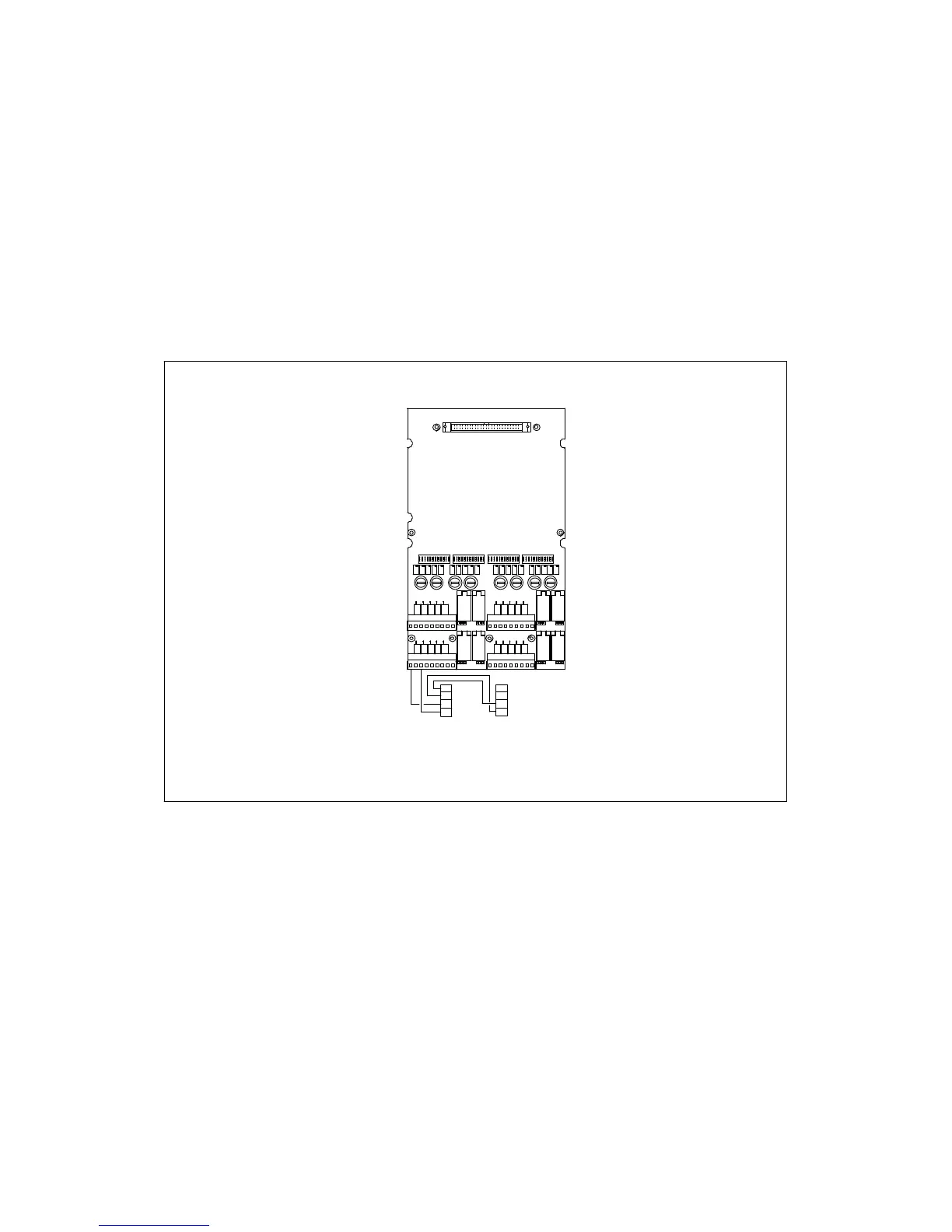

EXEMPLE DE CABLAGE EN "PARALLELE"
DE 2 CAPTEURS CTX50 (5 Maximum)
Figure N°23
1 3
V-
V+
V-
V+
V-
V+
V-
V+
Capteur TOX 1 Capteur TOX 2
EXAMPLE OF “PARALLEL” WIRING OF 2 DETECTORS OF
CTX300 “Co Parking” (5 maximum)
FIGURE 23
Detector TOX 1
Detector TOX 2
