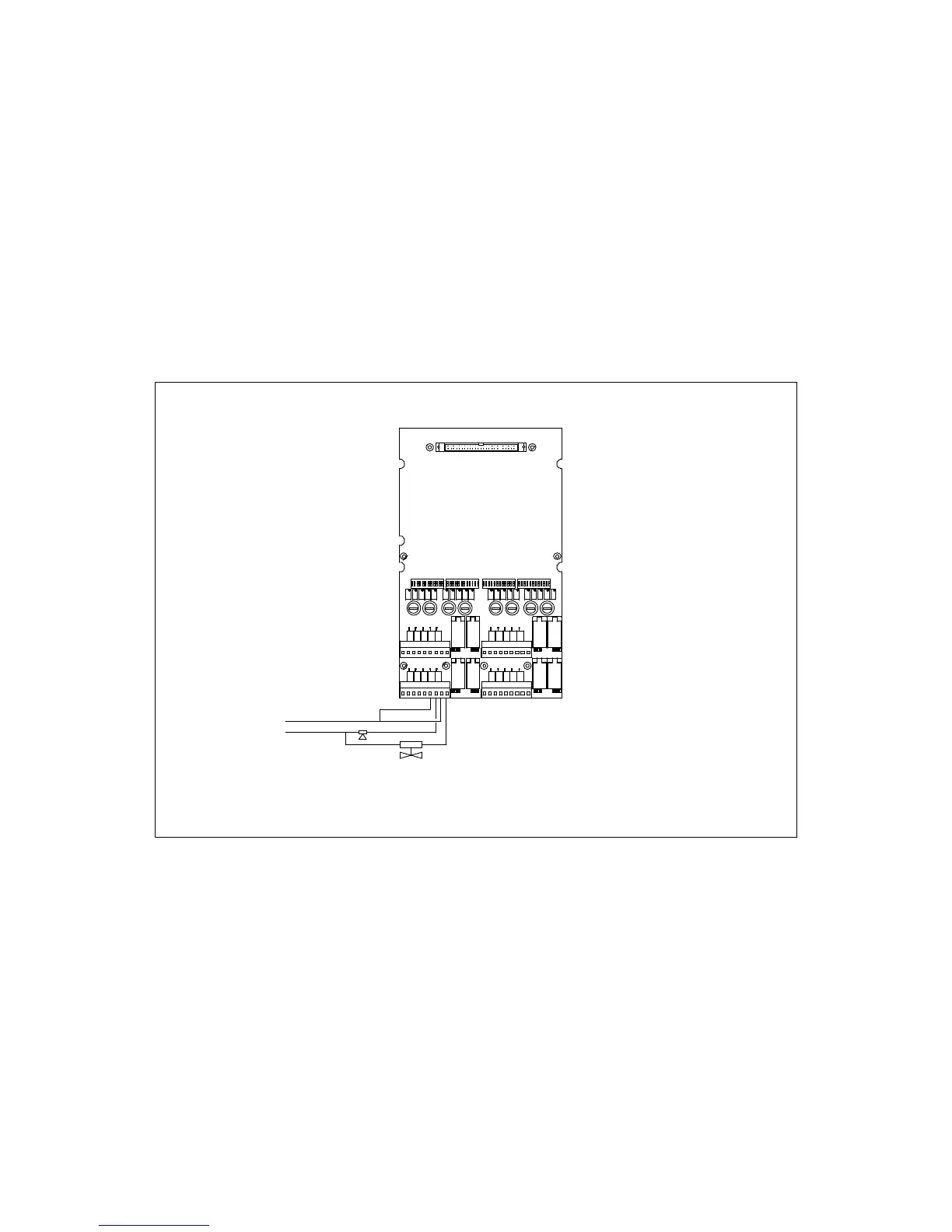

EXEMPLE DE RACCORDEMENT D'ORGANES EXTERNES SUR LES
CONTACTS DE RELAIS ALARMES 1 et 2 D'UNE VOIE DE MESURE DE MX48
Figure N°24
Electrovanne
Sirène
230 VAC
EXAMPLE OF CONNECTION OF EXTERNAL DEVICES TO THE ALARM 1 AN 2 RELAY CONTACTS OF A MX48
MEASURING CHANNEL
FIGURE 24
Solenoid valve
Siren
