componente eléctrico asociado sea sellado para prevenir igniciones en el caso de que el refrigerante se libere.
Consulte al constructor en caso de dudas. El refrigerante recuperado deberá restituirse a su proveedor en su
cilindro de recuperación correcto y con la relativa Nota de Transferencia Desechos. No mezcle los refrigeran-
tes en las unidades de recuperación y especialmente en los cilindros. Si los compresores o los aceites de los
compresores se deben remover, asegúrese de que se hayan vaciados a un nivel aceptable para asegurarse de
que el refrigerante inamable no deje dentro del lubricante. El proceso de vaciamiento se debe ejecutar antes
de devolver el compresor a los proveedores. Sólo utilicen sistemas de calentamiento eléctrico en el cuerpo del
compresor para acelerar este proceso. Remueva el aceite de un sistema de manera segura.
1 - DESCRIPCIÓN DEL APARATO
1.1 - LISTA DE COMPONENTES SUMINISTRADOS DE SERIE (Fig.5)
El aparato se embala singularmente en embalajes de cartón.
El embalaje se puede transportar a mano por dos operadores o cargar en una carretilla.
Almacene el embalaje singularmente; no apílelo.
1. Manguera de descarga de aire (modo refrige-
ración y automático)
2. Terminal de tubo exible lado máquina
3. Terminal de tubo exible para instalación
ja / Slider
4. Slider para instalación con ventana corredera/
persiana enrollable
5. Terminal para Slidr / ventana
6. Brida para instalación ja
7. Tubo de descarga de condensación
(modo solo deshumidicación)
8. Aislante para instalación Slider
9. Aislante para instalación Slider
10. Tacos para brida de instalación ja
11. Control remoto
12. Manual

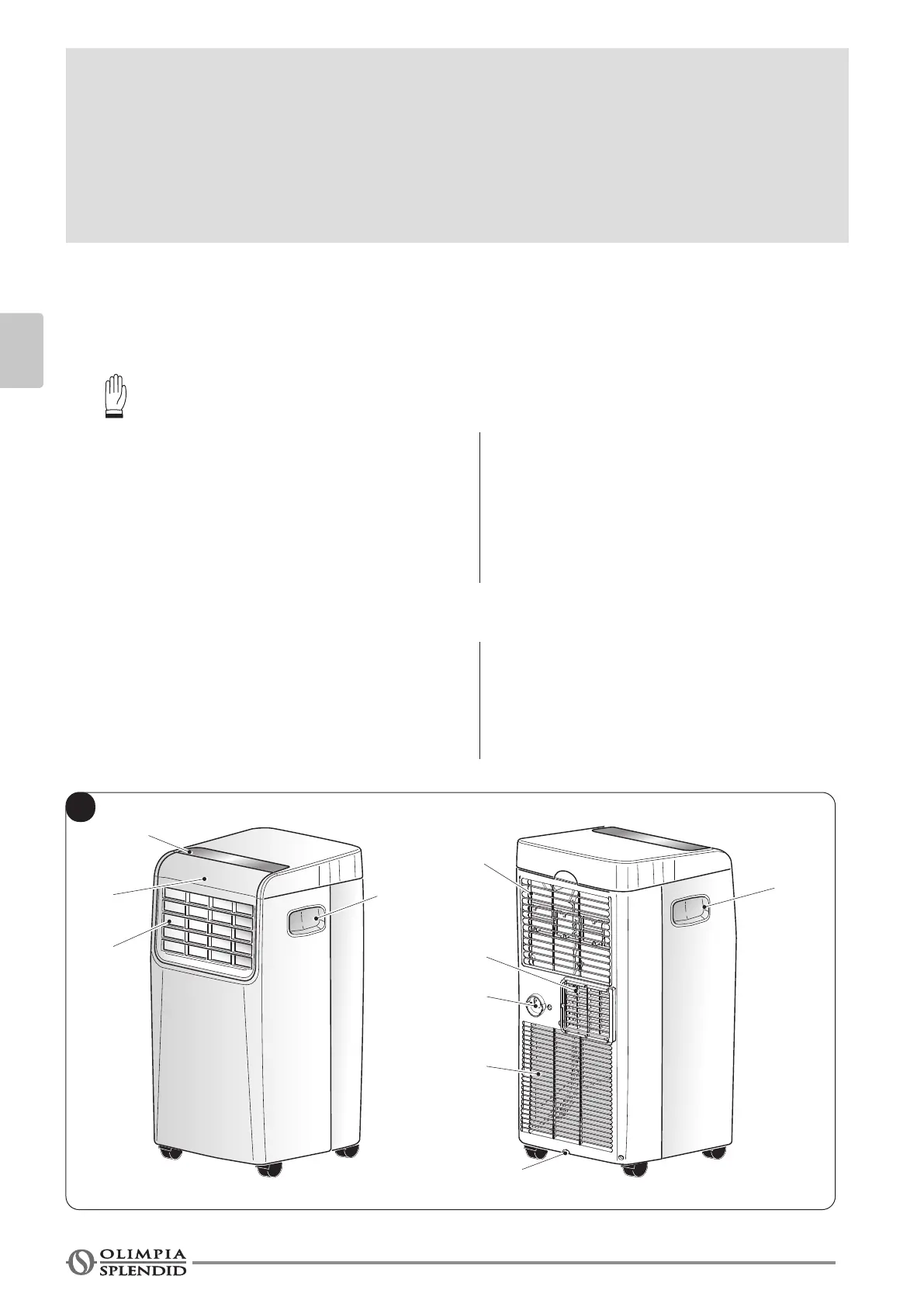

1.2 - IDENTIFICACIÓN DE LOS COMPONENTES PRINCIPALES (Fig.A)
21. Panel de mandos
22. Rejilla de salida aire
23. Filtro del aire con rejilla
24. Tapón para vaciado del agua de condensa-
ción (en caso de transporte, mantenimiento
o acumulación excesiva de agua)
25. Entrada del aire
26. Salida del aire
27. Manilla de desplazamiento
28. Tapón para descarga del agua de conden-
sación (solo modo de deshumidicación)
29. Receptor IR del control remoto
