IT - 12
ITALIANO
2.4 - INSTALLAZIONE FISSA
Il climatizzatore può essere installato anche con fori ssi a vetro o a muro.
Il usso dell’aria non deve essere impedito da griglie di protezione o altro.
Eventuali protezioni devono avere una sezione totale di passaggio dell’aria non inferiore a 140 cm
2
.
a. Posizionare il terminale lato macchina (2) sul tubo essibile (1) come da Fig.8.
b. Praticare nel vetro o nella parete un foro del diametro di 127 mm ad un’altezza dal pavimento compresa
tra 300 e 1200 mm (Fig.13).
c. Posizionare il terminale (6) nel foro della parete e segnare i punti di foratura (Fig. 14-a, 14-b).
d. Rimuovere il terminale (6) e praticare dei fori da 6 mm (Fig. 14-c, 14-d).
e. Inserire nei fori i tasselli (10) in dotazione (Fig. 14-e).
f. Posizionare il terminale (6) nel foro della parete e ssarlo con le viti (10) in dotazione (Fig. 14-f, 14-g).
g. Inserire il terminale lato macchina (2) sul bocchettone di uscita aria dell’apparecchio (26) come illustrato
in gura 9.
h. Collegare l’altra estremità del tubo essibile (1) sul terminale (6) (Fig.14-i).
i. Chiudere il tappo (6a) quando l’apparecchio non è in funzione (Fig.14-h).

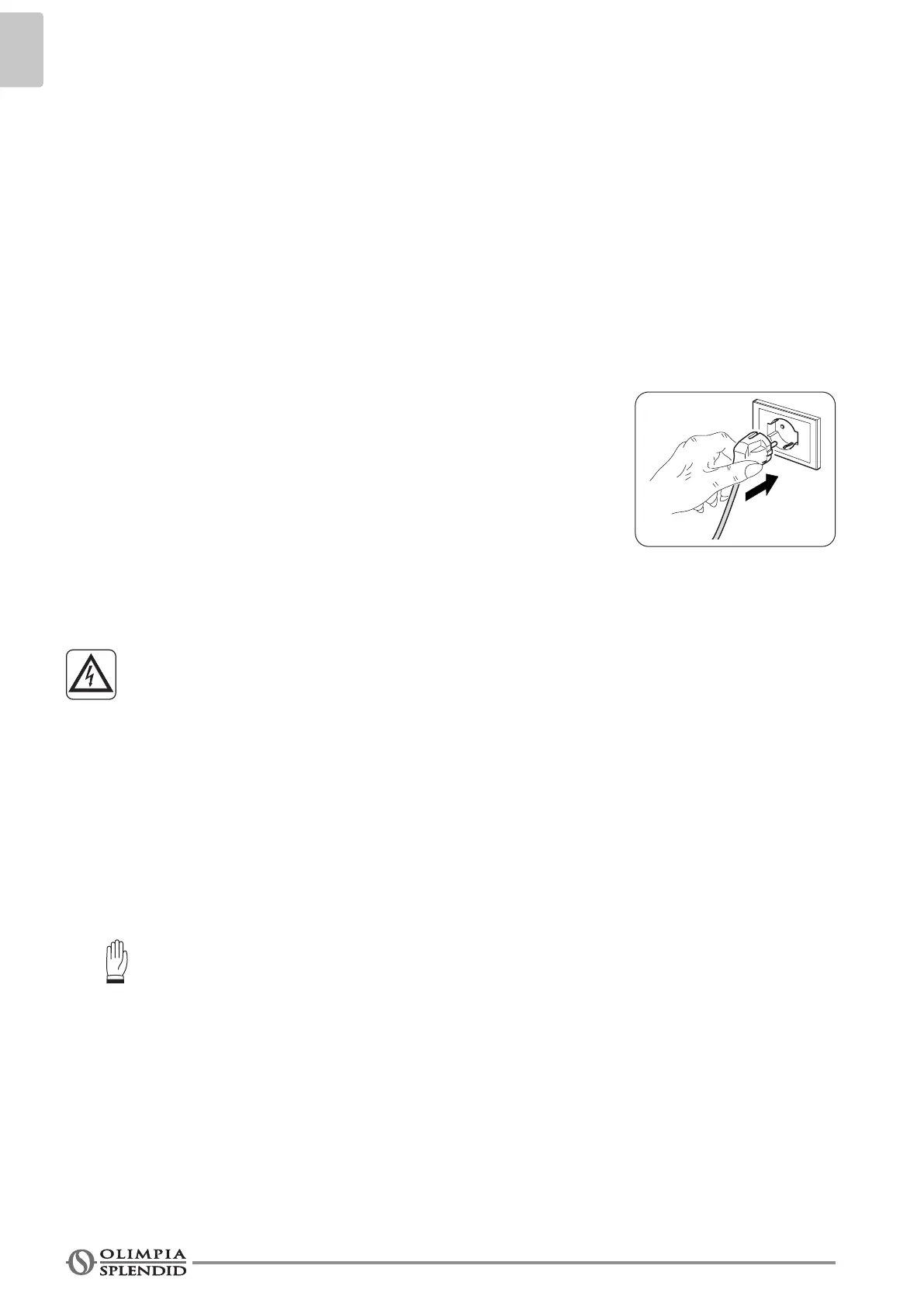

2.5 - COLLEGAMENTO ELETTRICO
L’apparecchio è dotato di un cavo di alimentazione con spina.
Prima di collegare il climatizzatore assicurarsi che:
I valori della tensione e frequenza di alimentazione rispettino quanto
specicato sui dati di targa dell’apparecchio.
La linea di alimentazione sia dotata di un efcace collegamento a terra
e sia correttamente dimensionata per il massimo assorbimento del cli-
matizzatore.
Sulla rete di alimentazione dell’apparecchio deve essere previsto un
adeguato dispositivo di disconnessione onnipolare in conformità alle
regole di installazione nazionali.
L’apparecchiatura venga alimentata esclusivamente attraverso una presa compatibile con la spina fornita
a corredo.
AVVERTENZA
L’eventuale sostituzione del cavo di alimentazione deve essere effettuata esclusiva-
mentedalserviziodiassistenzatecnicaOlimpiaSplendidodapersonaleconquali-
ca similare.
2.6 - DRENAGGIO
A seconda della modalità di utilizzo dell’apparecchio, è necessario collegare il tubo di scarico della condensa.
2.6.a - Utilizzo come deumidicatore
Per il corretto utilizzo dell’apparecchio operare come segue (gure 15 e 16):
a. Rimuovere il tappo (28).
b. Inserire il tubo in dotazione (7) sul raccordo.
Assicurarsi che la parte terminale del tubo di scarico (7) sia posizionata su un pozzetto di
scarico o in un recipiente.
Assicurarsi che il tubo (7) non sia ostruito.
3 - USO DELL’APPARECCHIO
Le modalità di funzionamento del condizionatore possono essere selezionate sia tramite il telecomando che
dal pannello comandi a bordo del condizionatore.
La ricezione della funzione selezionata viene confermata dall’emissione di un “beep” da parte del cicalino.
