2.4 - INSTALACJA STAŁA
Układ klimatyzacji może być również wyposażony w stałe otwory szklane lub ścienne.
Nie wolno blokować przepływu powietrza za pomocą kratek ochronnych lub innych środków.
Każda osłona musi mieć całkowity przekrój przepływu powietrza nie mniejszy niż 140 cm
2
.
a. Umieścić końcówkę strony urządzenia (2) na elastycznym przewodzie (1), jak pokazano na Rys.8.
b. Wywiercić otwór w szkle lub ścianie o średnicy 127 mm na wysokości od podłogi 300 do 1200 mm (Rys.13).
c. Umieścić końcówkę (6) w otworze w ścianie i zaznaczyć punkty wiercenia (Rys. 14-a, 14-b).
d. Wymontować zacisk (6) i wywiercić otwory 6 mm (Rys. 14-c, 14-d).
e. Włożyć dostarczone kołki ustalające (10) do otworów (Rys. 14-e).
f. Umieścić końcówkę (6) w otworze w ścianie i zamocować ją śrubami (10) na wyposażaniu (Rys. 14-f,
14-g).
g. Włożyć końcówkę strony urządzenia (2) na otwór wylotu powietrza urządzenia (26), jak wskazano na
rysunku 9.
h. Podłączyć drugi koniec przewodu elastycznego (1) do zacisku (6) (Rys.14-i).
i. Gdy urządzenie nie pracuje, założyć korek (Rys.14-h).

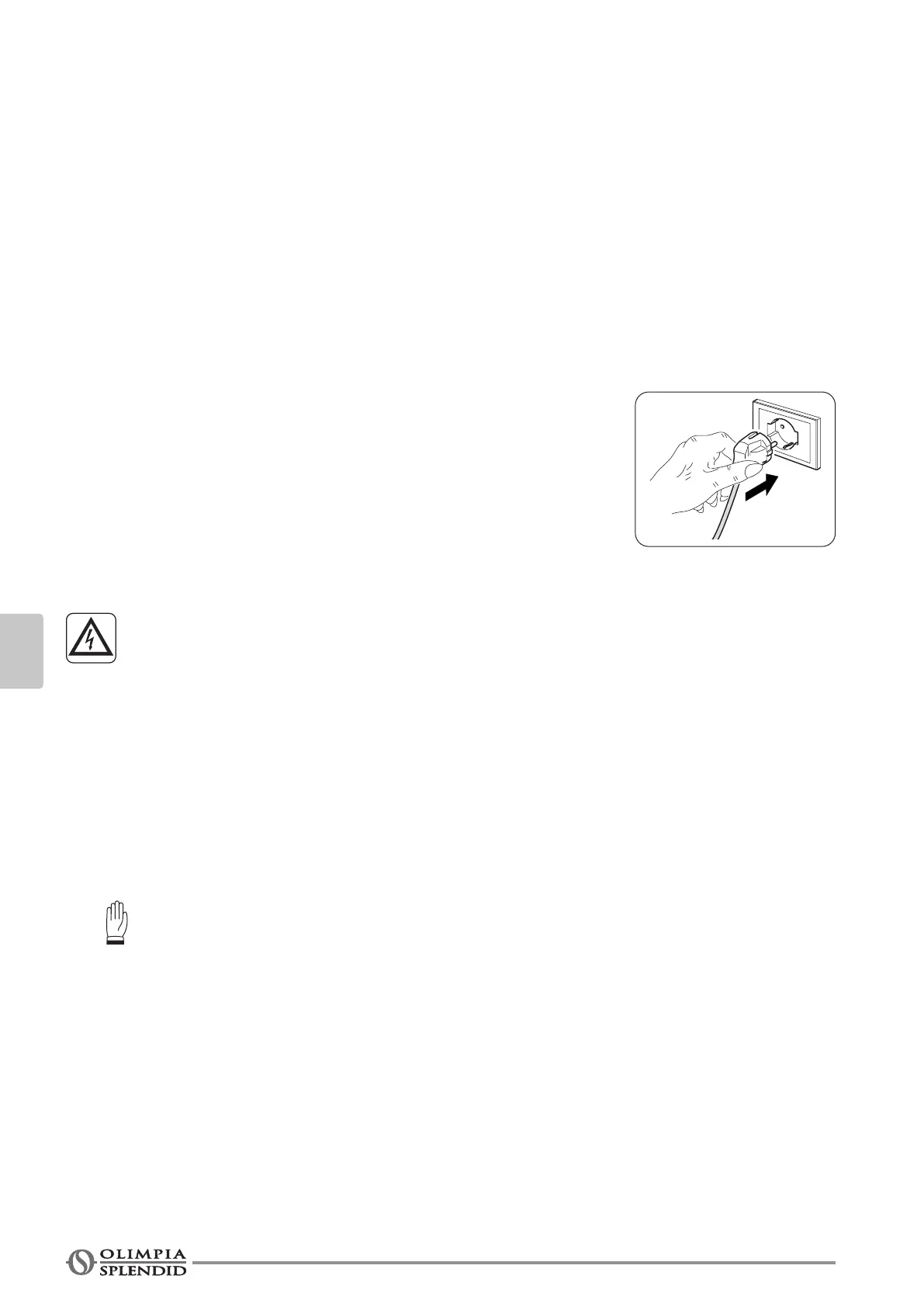

2.5 - PODŁĄCZENIE ELEKTRYCZNE
Urządzenie jest wyposażone w kabel zasilający z wtyczką.
Przed podłączeniem klimatyzatora upewnić się, że:
• Wartości napięcia i częstotliwości zasilania są zgodne z danymi
wskazanymi na tabliczce znamionowej urządzenia.
• Kabel zasilający posiada skuteczne uziemienie i odpowiednie wymiary
do maksymalnego poboru mocy przez klimatyzator.
• Zgodnie z krajowymi przepisami instalacyjnymi na zasilaniu urządzenia
musi być zainstalowane odpowiednie wielobiegunowe urządzenie
odłączające.
• Urządzenie powinno być zasilane wyłącznie z gniazdka kompatybilnego z dostarczoną wtyczką.
 OSTRZEŻENIE
 Kabelzasilającymożebyćwymienionywyłącznieprzezserwispomocytechnicznej
rmyOlimpiaSplendidlubprzezpersonelopodobnychkwalikacjach.
2.6 - DRENAŻ
W zależności od sposobu użytkowania urządzenia, należy podłączyć rurę odprowadzającą skropliny.
2.6.a - Użytkowanie jako osuszacz
Aby prawidłowo korzystać z urządzenia, należy wykonać następujące czynności (rysunki 15 i 16):
a. Wyciągnąć korek (28).
b. Włożyć elastyczny przewód (7) na złącze.
Upewnić się, że końcówka węża spustowego (7) znajduje się nad studzienką ściekową lub w
zbiorniku.
Upewnić się, że wąż (7) nie jest zatkany.
3 - UŻYTKOWANIE URZĄDZENIA
Tryby pracy klimatyzatora można wybrać za pomocą pilota zdalnego sterowania lub bezpośrednio na panelu
sterowania.
Odbiór wybranej funkcji jest potwierdzany sygnałem dźwiękowym.
