PT - 12
PORTOGUÊS
2.4 - INSTALAÇÃO FIXA
O climatizador também pode ser instalado com furos xado ao vidro ao à parede.
O uxo do ar não deve ser obstruído por grelhas de protecção ou outras.
Eventuais protecções deverão ter uma secção total de passagem do ar não inferior a 140 cm
2
.
a. Monte o terminal no lado da máquina (2) no tubo exível (1) conforme mostrado na Fig. 8.
b. Realize no vidro ou na parede um furo com um diâmetro de 127 mm a uma altura a partir do piso
compreendida entre 300 e 1200 mm (Fig. 13).
c. Posicione o terminal (6) no furo da parede e marque os pontos de perfuração (Fig. 14-a, 14-b).
d. Remova o terminal (6) e realize furos de 6 mm (Fig. 14-c, 14-d).
e. Insira nos furos os elementos de xação e ligação (10) fornecidos de fábrica (Fig. 14-e).
f. Posicione o terminal (6) no furo da parede e xe-o com o auxílio dos parafusos (10) fornecidos de fábrica
(Fig. 14-f, 14-g).
g. Insira o terminal no lado da máquina (2) na saída de ar do aparelho (26) conforme ilustrado na Fig. 9.
h. Conecte a outra extremidade do tubo exível (1) ao terminal (6) (Fig. 14-i).
i. Feche a tampa (6a) quando o aparelho está em repouso (Fig. 14-h).
2.5 - LIGAÇÃO ELÉTRICA

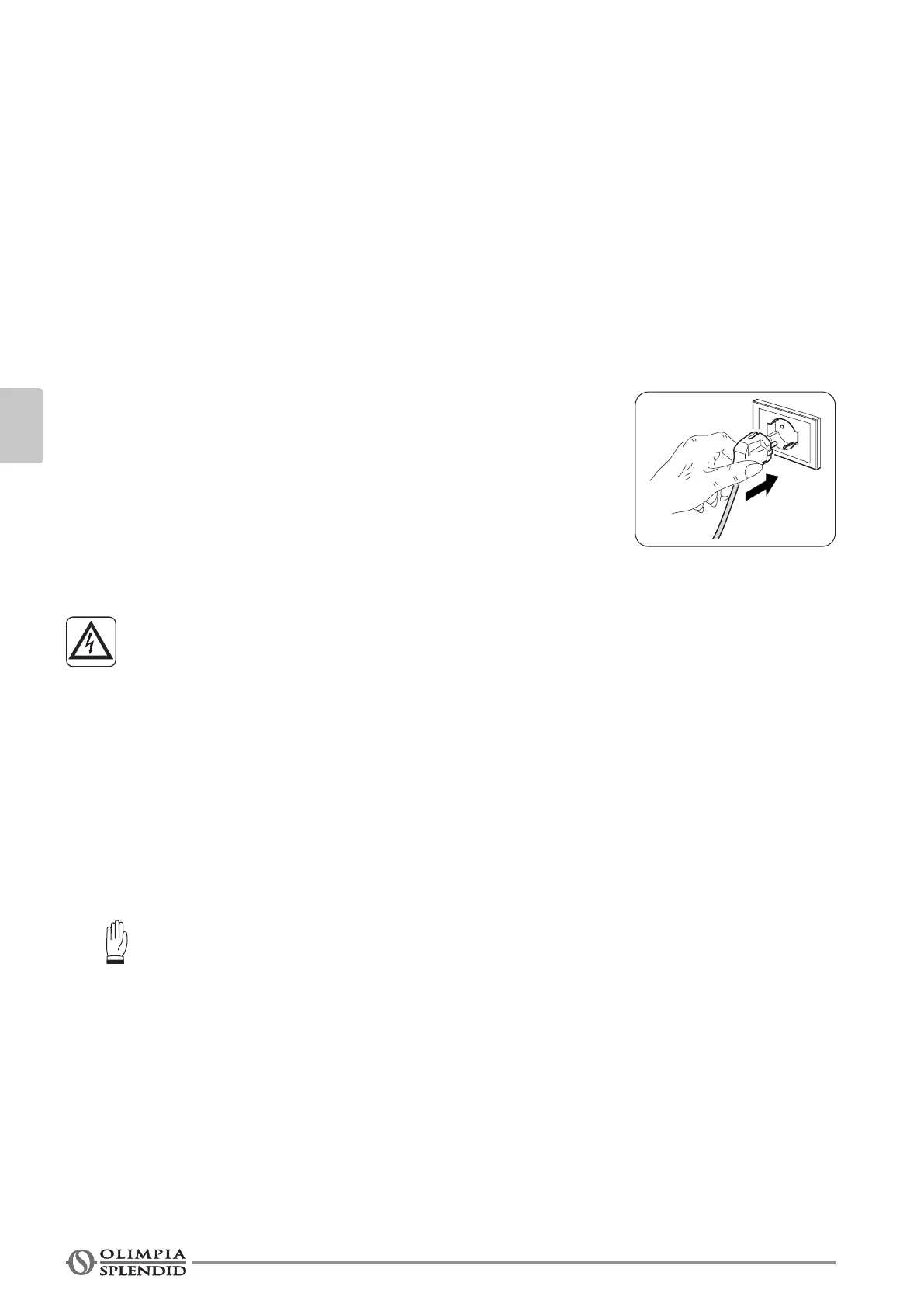

O dispositivo vem com um cabo de alimentação com cha.
Antes de ligar o ar condicionado, certique-se de que:
• Os valores da tensão e frequência estão de acordo com as especi-
cações para os dados de máquina.
• A linha de energia está equipado com uma ligação à terra eciente e está
devidamente dimensionado para a absorção máxima do ar condicionado.
• O abastecimento de dispositivo de rede deve ser feita para um dispositivo
de desconexão do pólo adequado, de acordo com os regulamentos
nacionais de instalação.
• O equipamento é alimentado exclusivamente por meio de um soquete compatível com a cha fornecida.
Advertência
Qualquer substituição do cabo de alimentação só deve ser realizada por Olimpia
Splendid serviço técnico ou por pessoal com qualicações semelhantes.
2.6 - DRENAGEM
É necessário executar a ligação do tubo de descarga da condensação em função do modo de utilização
do aparelho.
2.6.a - Utilização como desumidicador
Para utilizar corretamente o aparelho trabalhe da seguinte forma (guras 15 e 16):
a. Remova a tampa (28).
b. Insira o tubo fornecido de fábrica (7) na junta.
Certique-se de que a parte terminal do tubo de descarga (7) está posicionada sobre um poço ou um
recipiente de recolha.
Certique-se de que o tubo (7) não está obstruído.
3 - UTILIZAÇÃO DO APARELHO
Os modos de funcionamento do condicionador podem ser selecionados através do controlo remoto ou ainda
a partir do painel de comandos instalado a bordo.
A receção da função selecionada é conrmada pela emissão de um sinal sonoro por parte do avisador.
