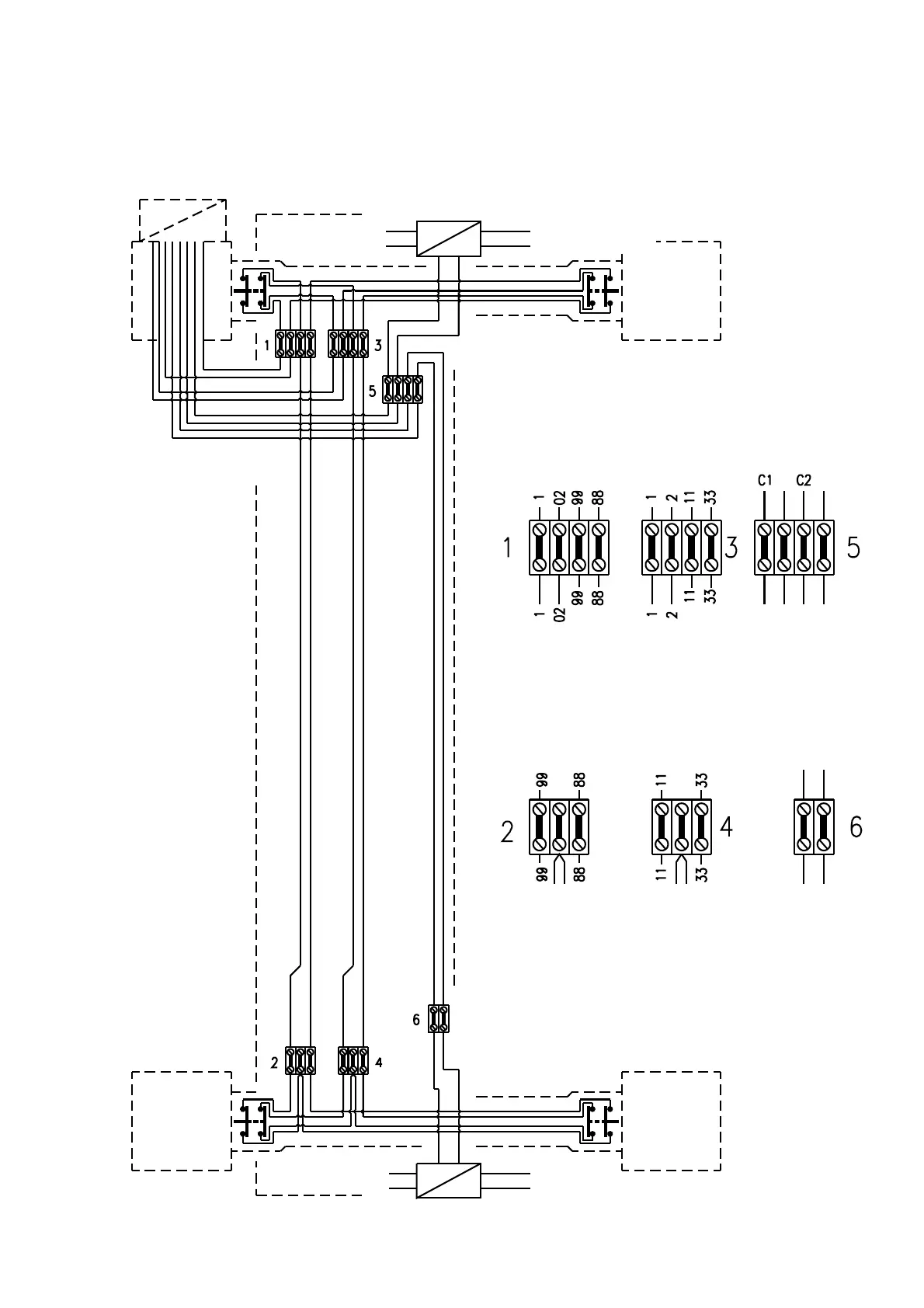

SCHEMATOPOGRAFICO
I
ATTENZIONE
IcavicontrassegnaticoncoloreGiallopossonoessereinal
-
ternativaanchedicoloreGrigio.
TOPOGRAPHICDIAGRAM
I
WARNING
ThemarkedcableswithYellowcolorcouldbeinalternative
alsoofGreycolor.
13
Elettromagnete
Electromagnet
Quadroelettrico
Controlpanel
Microfuni
Cablemicro-switch
Marrone- Braun
Blu - Blau
Marrone - Braun
Blu - Blau
Microfuni
Cablemicro-switch
Microfuni
Cablemicro-switch
Microfuni
Cablemicro-switch
Elettromagnete
Electromagnet
Giallo - Yellow Nero - Black Giallo -Yellow Nero - Black
Giallo - Yellow
Nero- Black
Giallo -Yellow
Nero- Black
Giallo -Yellow
Nero- Black
Marrone - Braun Blu - Blau Marrone - Braun Blu - Blau
Marrone- Braun
Blu - Blau
Rosso 5 - Red 5
Nero0 - Black 0
Rosso 6 - Red 6
Nero0 - Black 0
Marrone - Braun Blu - Blau
Giallo - Yellow Nero - Black
