CAP.4 INSTALLAZIONE
QUESTEOPERAZIONISONODICOMPETENZA
ESCLUSIVADEITECNICISPECIALIZZATIINCARI
-
CATIDALCOSTRUTTOREODAIRIVENDITORI
AUTORIZZATI.
SEEFFETTUATEDAALTREPERSONEPOSSO
-
NOCREARESITUAZIONIDIPERICOLOECAU
-
SAREGRAVIDANNIALLEPERSONEE/OAL
SOLLEVATORE.
VERIFICADEIREQUISITIPERL’INSTALLAZIONE
VERIFICADIIDONEITA’DELLOCALEPRESCELTO.
Ilsollevatoreècostruitoperl’impiegoinlocalichiusieriparati.Il
luogopresceltonondeveesserevicinoalavaggi,apostidiverni
-
ciatura,adepositidisolventiovernici,alocaliconlavorazioniche
possonocreareatmosfereesplosive.
VERIFICADIIDONEITA’DELLEDIMENSIONIDELLOCALEE
DELLEDISTANZEDISICUREZZA.
Ilsollevatoredeveessereinstallatorispettandoledistanzedisicu
-
rezzadamuri,colonne,altremacchine,ecc...comeindicateinFi
-
gura35esecondoleeventualiprescrizionidellalegislazionevi
-
gentenelluogodiinstallazione.
Occorrelasciarecomunqueunospazioliberominimodi700mm
traognipartemobiledelsollevatoreedelveicolosollevatoeleal
-
trestrutturefisseomobilipiu’vicine.
Verificareinparticolare:
-altezza:minimo5000mm
(considerarel’altezzadeiveicolidasollevare),
-distanzadaimuriminimo700mm,
-spaziperlavorareminimo800mm,
-spaziperlaPOSTAZIONEDICOMANDO,
-spaziperlamanutenzione,
-accessi,
-viedifugaincasodiemergenza,
-posizionerelativaallealtremacchine,
-orientamentofunzionaledelsollevatore,
-possibilitàdirealizzarel’allacciamento
elettrico.
Nelcasodiofficineconpiùsollevatori,
lalorodisposizionedovràesseredefinita
edettagliatainbaseallenormedilavoro
edisicurezza.

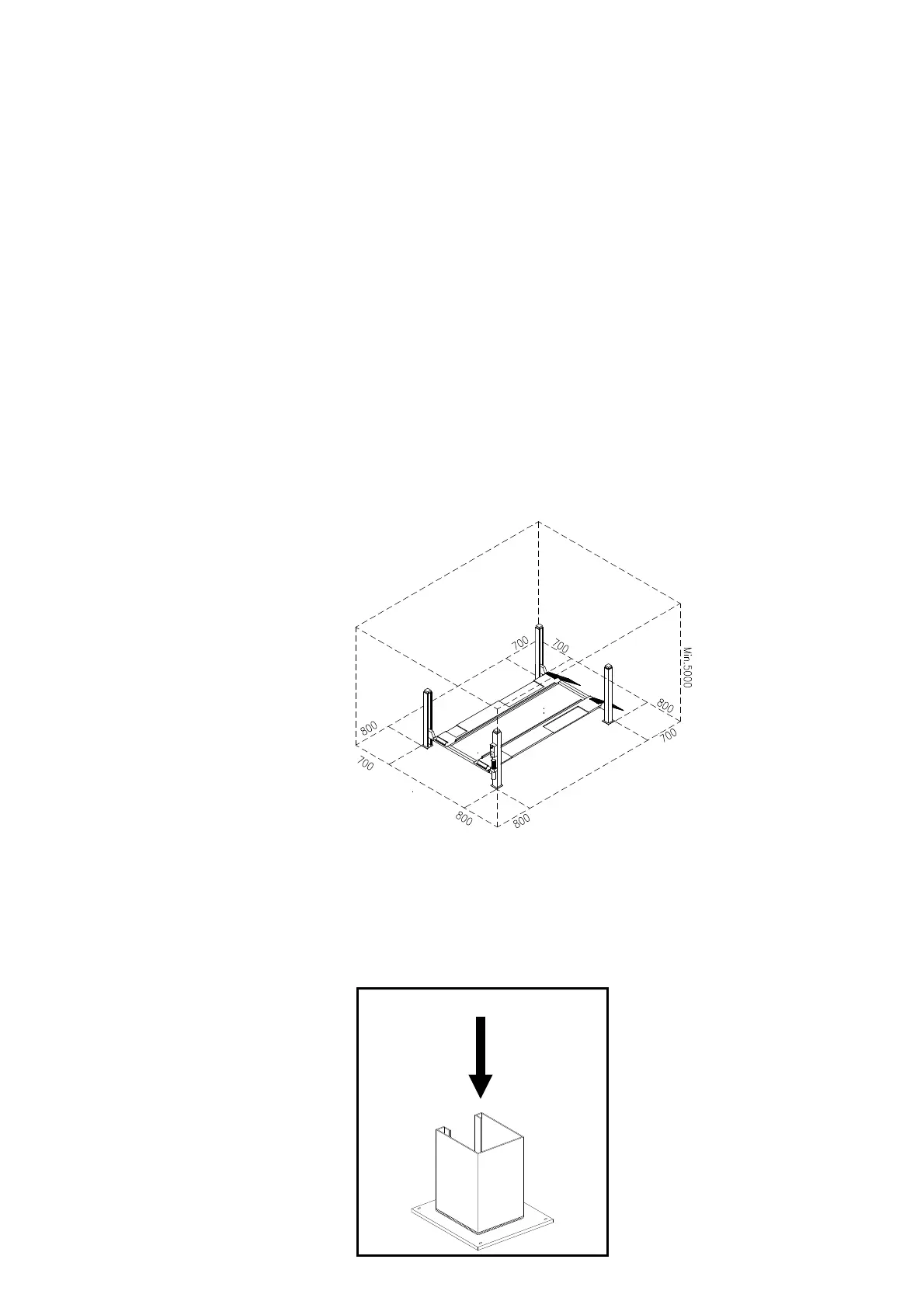

Fig.35 Distanzedisicurezza
ILLUMINAZIONE
Tuttelezonedellamacchinadevonoessereilluminateinmodo
uniformeesufficientepergarantireleoperazionidiregolazionee
manutenzioneprevistenelmanuale,evitandozoned’ombra,rifles
-
si,abbagliamentoeaffaticamentodellavista.
L’illuminazionedeveessererealizzatainaccordoconlanormativa
vigentenelluogodiinstallazione(acuradell’installatoredell’im
-
piantodiilluminazione).
PAVIMENTO
Ilsollevatoredeveessereinstallatosupla
-
teaorizzontalediadeguataresistenza.
Laplateaelefondazionidevonoessere
idoneeasostenereivalorimassimidisolle
-
citazionecheilsollevatoreesercitasulter
-
renonellepiu’sfavorevolicondizionidi
esercizio:lapressionespecificaesercitata
dalsollevatoresecondol’usoprevistoèdi
circa5Kg/cm
2
(Fig.36).
-Caricoverticale:3000Kg
-Taglio:trascurabile
Ilpavimentodeveinoltreesserepianoe
benlivellato(Max.10mmsullivellamento).
Fig.36 Carichi sulle fondazioni
CHAPTER4 INSTALLATION
THEFOLLOWINGOPERATIONSMUSTBEPER
-
FORMEDEXCLUSIVELYBYSPECIALISEDTECH
-
NICALSTAFFWITHAUTHORISATIONFROMTHE
MANUFACTURERORLICENSEDDEALER.
IFTHESEOPERATIONSAREPERFORMEDBY
OTHERPERSONS,SERIOUSPERSONALINJURY
AND/ORIRREPARABLEDAMAGETOTHELIFT
UNITMAYRESULT.
INSTALLATIONREQUIREMENTCHECK
MAKESURETHATTHEINTENDEDPLACEOFINSTALLATION
ISSUITABLE.
Theliftisdesignedforinstallationinenclosedareassuitablypro
-
tectedfromweather.Theplaceofinstallationmustbewellclearof
areasinwhichwashingorpaintingworkisperformed,andaway
fromsolventorpaintstorageareasorareas,wherethereisarisk
ofpotentiallyexplosiveatmosphere.
CHECKOFROOMSUITABILITYANDSAFETYCLEARANCES.
Theliftmustbeinstalledincompliancewiththeclearancesbetwe
-
enwalls,pillars,othermachines,etc.indicatedinFigure35andin
compliancewithanylawrequirementsinthecountryofinstallation.
Inanyevent,theremustbeaminimumclearanceof700mm
betweenallmovablepartsoftheliftandthevehicleitselfandthe
nearestfixedormobilestructuresintheworkshop.
Check:
-height:5000mmmin.
(calculatealsotheheightofthevehi
-
clesyouintendtolift),
-distancefromwalls:700mmmin.,
-workingspace:800mmmin.,
-CONTROLPOSITIONarea,
-maintenancearea,
-access,
-escaperoutesforemergencysi-
tuations,
-positioninrelationtoothermachi-
nes,
-rationalorientationofthelift,
-possibilityofelectricalconnection.
Ifinagarageseveralhoistsarein
-
stalled,theiremplacementhastobe
carriedoutaccordingtotherelevantla
-
boursafetyrules.
Fig.35Safetydistances
LIGHTING
Allpartsofthemachinemustbeuniformlylitwithsufficientlightto
makesurethattheadjustmentandmaintenanceoperationsspeci
-
fiedinthemanualcanbeperformedsafely,andwithoutareasof
shadow,reflectedlight,glareandavoidingallsituationsthatcould
giverisetoeyefatigue.
Thelightingmustbeinstalledinaccordancewiththelawsinforce
intheplaceofinstallation(responsibilitylieswiththelighting
equipmentfitter).
FLOOR
Theliftmustbeinstalledonahorizontalplatform
withsuitableloadcapacity.
Theplatformandthefoundationsmustbesuita
-
bletoresistthemaximumstressvaluesthatthe
liftcantransmittothegroundenvisagingthe
worstoperatingconditions:specificgroundpres
-
sureexertedbytheliftintheprescribedcondi
-
tionsofuseisapproximately5kg/cm
2
(Fig.36).
-Verticalload:3000kg
-Shearforce:negligible
Thefloormustbeflatandwithoutgradients(ma
-
ximumof10mmtolerance)
Fig.36Loadsonfoundations
23
Pmax.
3000Kg.
