OMA 528C - Page 26

SISTEMADIINSTALLAZIONEMEDIANTE
TASSELLIADESPANSIONE
Esempiosupavimentoditipoindustriale,
realizzatoincalcestruzzodidosaggiomedio
conreteelettrosaldatainterna,spessocirca
160-180mmebenlivellato(Fig.37).

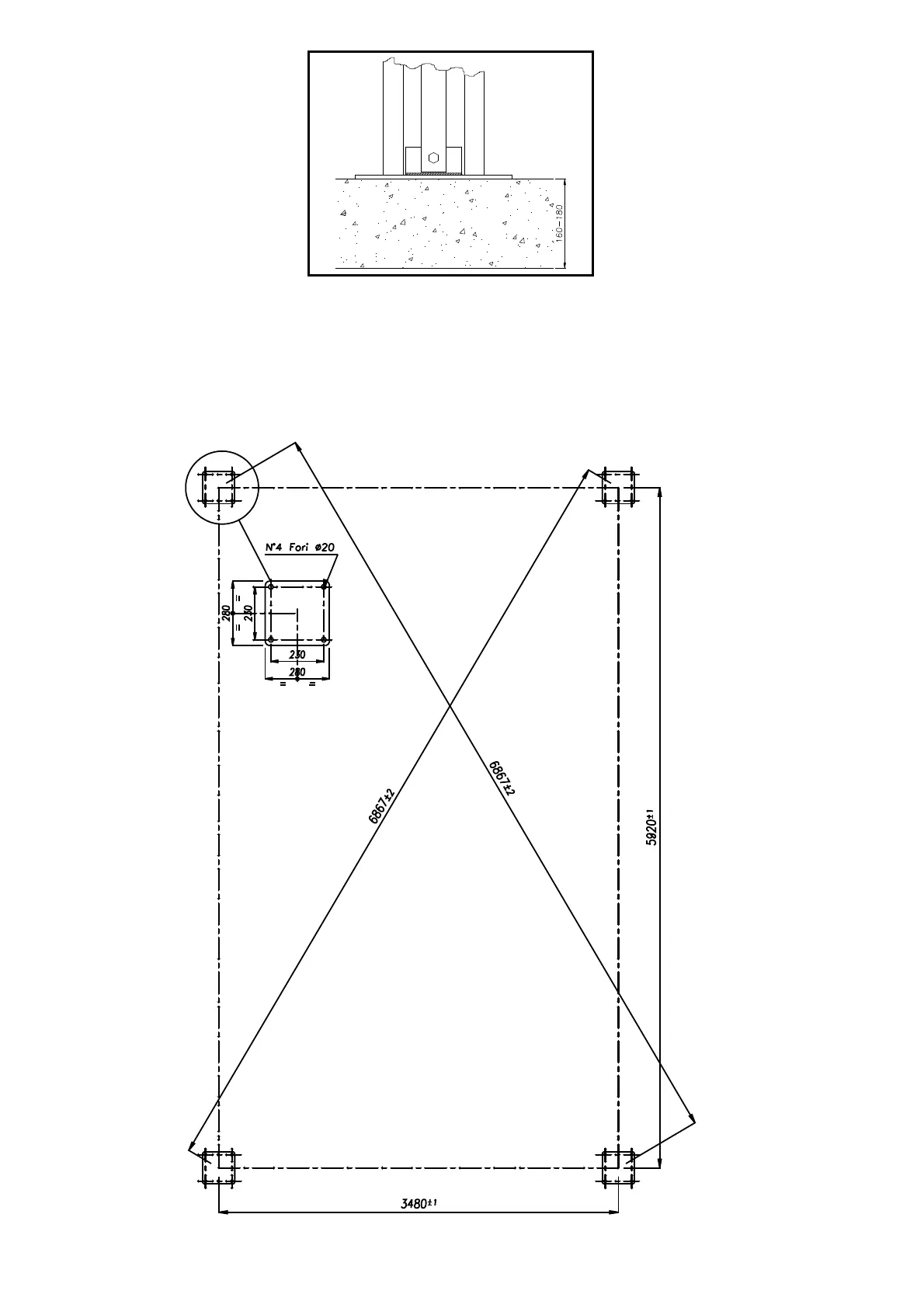

Fig.37 Spessore pavimentazione
PREPARAZIONEDELPAVIMENTO-TRACCIATURA
Tracciaresulpavimentolaposizionedellecolonnesecondoleindi
-
cazionedifigura38.
Lemisureindicatesonotassativecontolleranzeammesse:
-suallineamento+/-1mm
-susquadratura+/-2mm
Fig.38Tracciatura
INSTALLINGWITHEXPANSION
ANCHORS
Exampleofinstallationonindustrialfloor
inaveragemixconcretewithembedded
electroweldedreinforcingmesh,thickness
approximately160-180mmandproperly
levelled(fig.37).
Fig.37Floorthickness
PREPARINGTHEFLOOR-MARKING
Markthepositionofthepostsonthefloorasshowninfigure38.
Themeasurementsshowninthefigurearecompulsory;maximum
toleranceis:
-+/-1mmalignment
-+/-2mmsquaring
Fig.38Marking
24
4Holesø20
