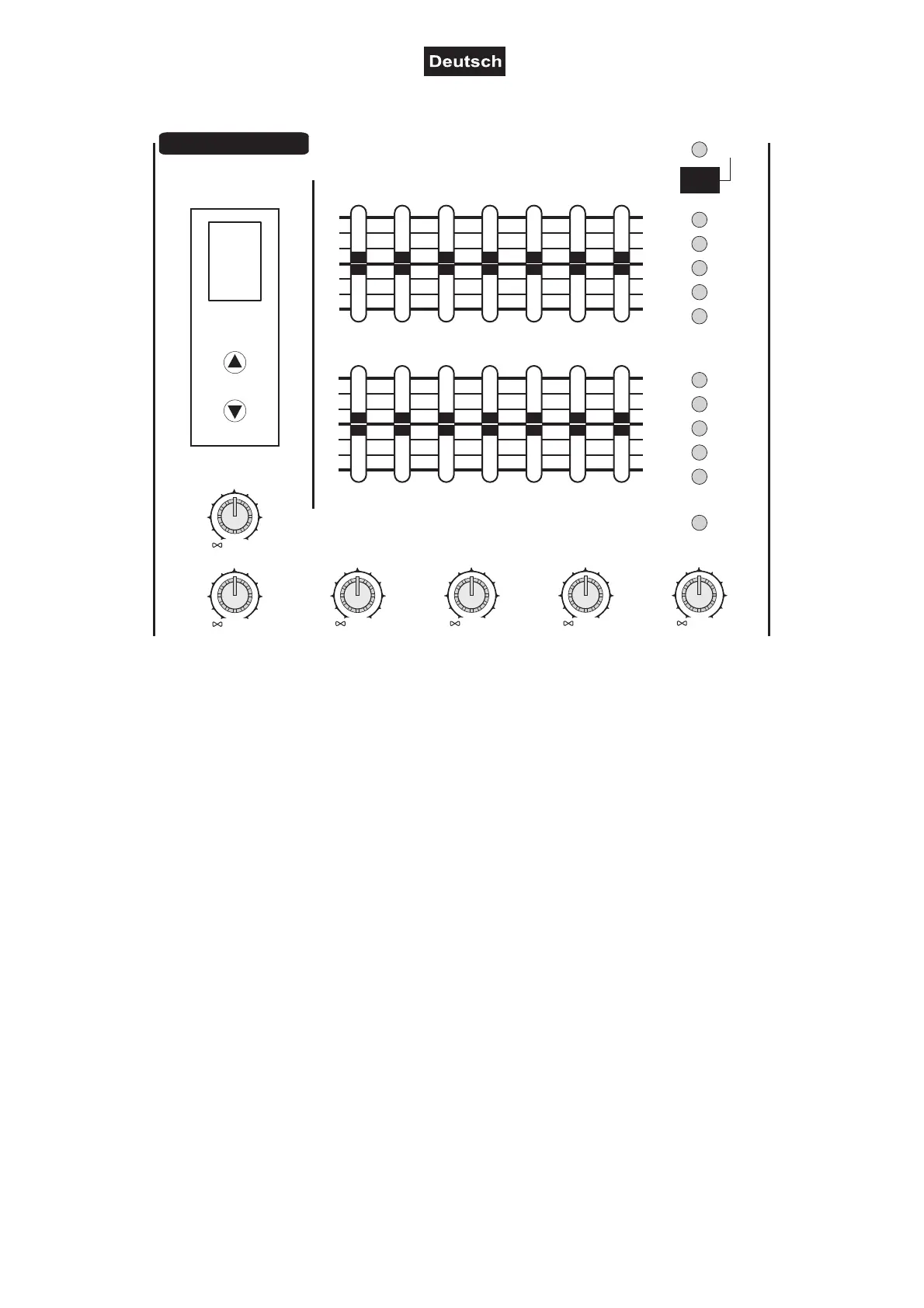

5.2 Master-Sektion
+12
+12
0
0
-12
-12
+12
+12
0
0
-12
-12
0
0
0
0
0
0
+15
+15
+15
+15
+15
+15
-
-
-
-
-
-
S
END
RETURN
D
IGITALEFFECT
P
ROCESSING
DISPLAY
UP
DOWN
GRAPHICEQUALIZER
+48V
+7
+7
+4
+
4
0
0
-4
-4
-
10
-10
AUXSEND
AUXRETURN
MAINL
MAINR
ECHO
63Hz
150Hz 400Hz 15kHz1kHz 2.5kHz
6.4kHz
ECHO-WAHLSCHALTER
Zur Auswahl der gewünschten Echo-Länge.
SEND
Mit dem SEND-Regler können Sie die Signalstärke des Effektgenerators einstellen.
RETURN
Mit dem RETURN-Reglern können Sie das Eingangssignal der AUX RETURN-Buchse einstellen.
AUX SEND
Mit dem AUX SEND-Regler können Sie das Ausgangssignal der AUX SEND-Buchse einstellen.
AUX RETURN
Mit dem AUX RETURN-Reglern können Sie das Eingangssignal der AUX RETURN-Buchse einstellen.
7-BAND GRAPHIC EQUALIZER
Dient zur Feineinstellung des Master Out-Signals. Die regelbaren Frequenzen sind 63 Hz, 150 Hz, 400 Hz,
1 kHz, 2,5 kHz, 6,4 kHz und 15 kHz. Diese können im Bereich von +/- 12 dB eingestellt werden.
+48V-SCHALTER
Mit diesem Schalter können Sie die Phantomspeisung für die XLR-Buchsen der Mikrofonkanäle aktivieren.
Die Phantomspeisung wird für den Betrieb von Kondensatormikrofonen benötigt. Angeschlossene
dynamische Mikrofone können betrieben werden, wenn Sie symmetrisch beschaltet sind. Im Zweifelsfall
wenden Sie sich bitte an den Mikrofonhersteller.
Bitte beachten Sie: Die Phantomspeisung darf nur aktiviert werden, wenn alle Mikrofone angeschlossenen
sind und alle Ausgangsregler auf Minimum stehen. Während der Stabilisierungsphase (ca. eine Minute)
dürfen keine Mikrofone angeschlossen oder ausgesteckt werden und keine Änderungen an den Ausgangs-
reglern vorgenommen werden. Ansonsten Gefahr von Lautsprecherschäden.
MASTER LEVEL DISPLAY
