10050025_V_1_2.DOC
9/28
1
0
0
0
0
-15
-15
+15
+15
+15
+15
HIGH
12kHz
LOW
80Hz
-
-
L
R
GAIN
-10
+4
AUX
EFF
P
AN
LEVEL
PEAK
PHONES
A
n die PHONES-Buchse können Sie Ihren Kopfhörer anschließen.
PHONES LEVEL
Mit dem PHONES-Regler können Sie das Ausgangssignal der PHONES-Buchse einstellen.
5. GERÄTEBESCHREIBUNG

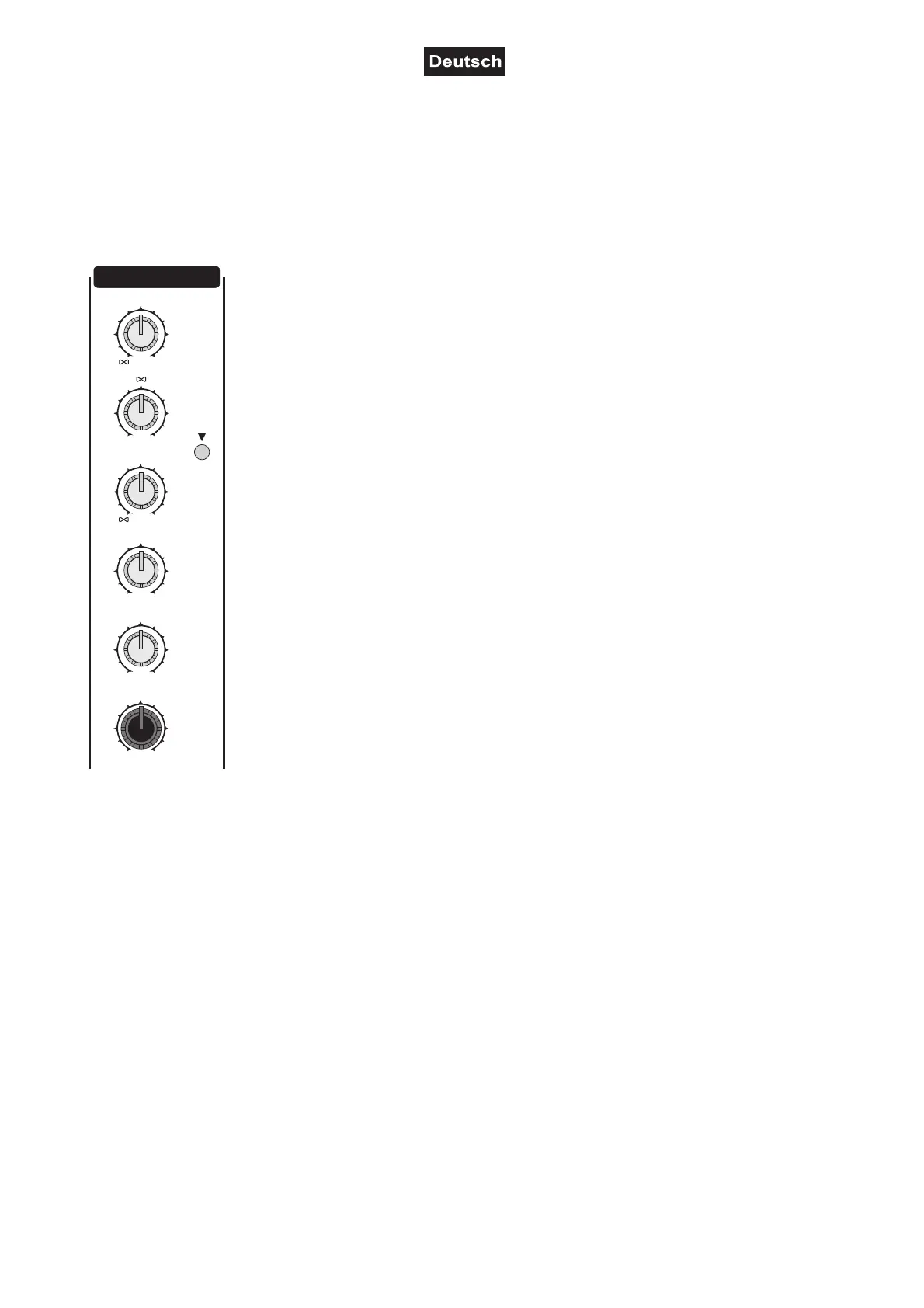

5.1 Kanalzug (von unten nach oben)
GAIN
Mit dem Gain-Regler können Sie die Eingangssignale verstärken bzw. abschwächen.
Der Regelbereich liegt zwischen 10 und 60 dB für die Mikrofonsignale und +10 bis –
40 dBu für die Line-Signale. Die gebräuchlichsten Arbeitspegel –10 dBV und +4 dBu
sind auf dem Skalenkranz hervorgehoben.
Bitte beachten Sie die Hinweise unter Einstellen des Eingangspegels.
LOW
Mit dem LOW-Regler können Sie die Bässe des Eingangssignals am jeweiligen
Kanal verstärken bzw. zurücknehmen. Dabei handelt es sich um einen 80 Hz
Equalizer mit Kuhschwanz-Charakteristik und einem Regelbereich von ±15 dB.
HIGH
Mit dem HIGH-Regler können Sie die Höhen des Eingangssignals am jeweiligen
Kanal verstärken bzw. zurücknehmen. Dabei handelt es sich um einen 12 kHz
Equalizer mit Kuhschwanz-Charakteristik und einem Regelbereich von ±15 dB.
AUX/EFF
Mit dem AUX-Regler können Sie den Signalanteil der AUX SEND-Buchse einstellen.
Das Signal wird nach dem Kanalregler abgegriffen und eignet sich besonders für
Effektgeräte etc. Am linken Anschlag wird kein Signal an die AUX SEND-Buchse
geroutet, in der Mittelstellung wird das eingehende Signal unverändert an die AUX
SEND-Buchse weitergegeben und zwischen 0 und +15 dB wird es entsprechend
verstärkt. Über diesen Regler können Sie auch den Signalanteil des Kanals
auswählen, der an den internen Effektgenerator geroutet werden soll.
PAN
Mit dem PAN-Regler wird das Signal eines Mono-Eingangskanals im Stereo-
Klangbild positioniert. Dabei bleibt die Signalstärke konstant.
Kanalpegelregler
Mit dem Kanalpegelregler können Sie die Signalstärke des jeweiligen Eingangskanals im Mix einstellen.
