M
IC
MIC MIC MIC MIC MIC
LINE
LINE LINE LINE LINE LINE

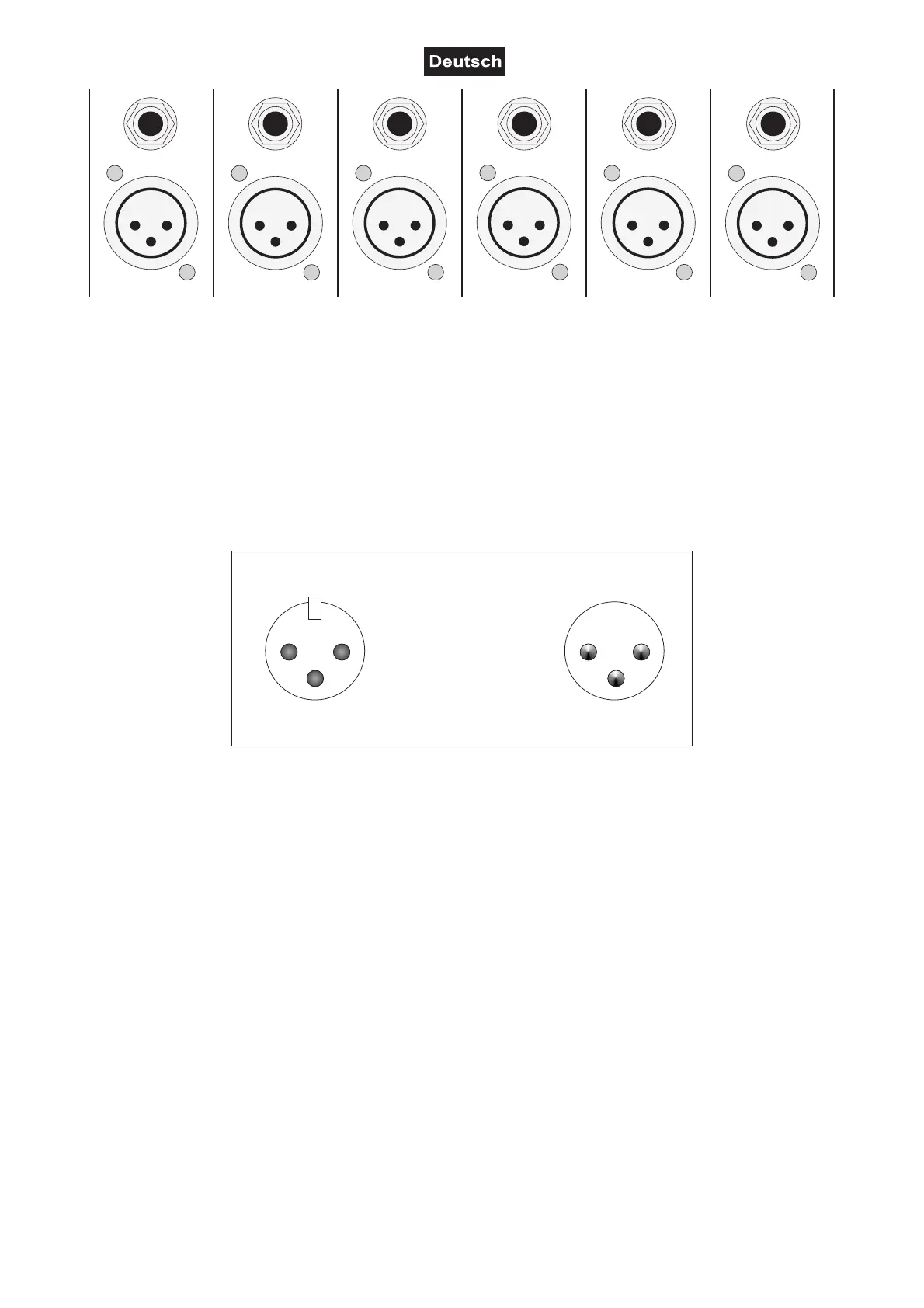

Bei den Mono-Eingangskanälen werden die Mikrofonsignale über die XLR-Buchsen angeschlossen, die
Line-Signale über die Klinkenbuchsen.
Bitte beachten Sie: An einen Monokanal darf immer nur eine Signalart angeschlossen werden - entweder
Mic oder Line.
MIC
Hier können Sie Kondensatormikrofone oder dynamische Mikrofone über eine symmetrische XLR-Leitung
anschließen. Für Kondensatormikrofone können Sie die Phantomspeisung über den +48V-Schalter
aktivieren. Bitte beachten Sie die Warnhinweise unter +48V-Schalter.
Belegung symmetrische XLR-Leitung:
2
1
3
1
2
3
SymmetrischeXLR-Verbindung
1= Masse/Schirm
2= (+)Plus-Phase
3= (-)Minus-Phase
Eingang Ausgang
UmeineXLR Verbindungunsymmetrischanzuschließen,
müssenPin1und3gebrücktwerden.
-
LINE
Hier können Sie Line-Signale über symmetrische oder unsymmetrische Klinkenstecker anschließen.
Bitte beachten Sie: Aktivieren Sie beim Anschluss von unsymmetrischen Klinkensteckern niemals die
Phantomspeisung. Die autretende Spannung kann zu schwerwiegenden Schäden führen.
