Omnitronic EP-220NET - Bedienelemente und Anschlüsse; Frontseite; Rückseite

7
•
DE
4

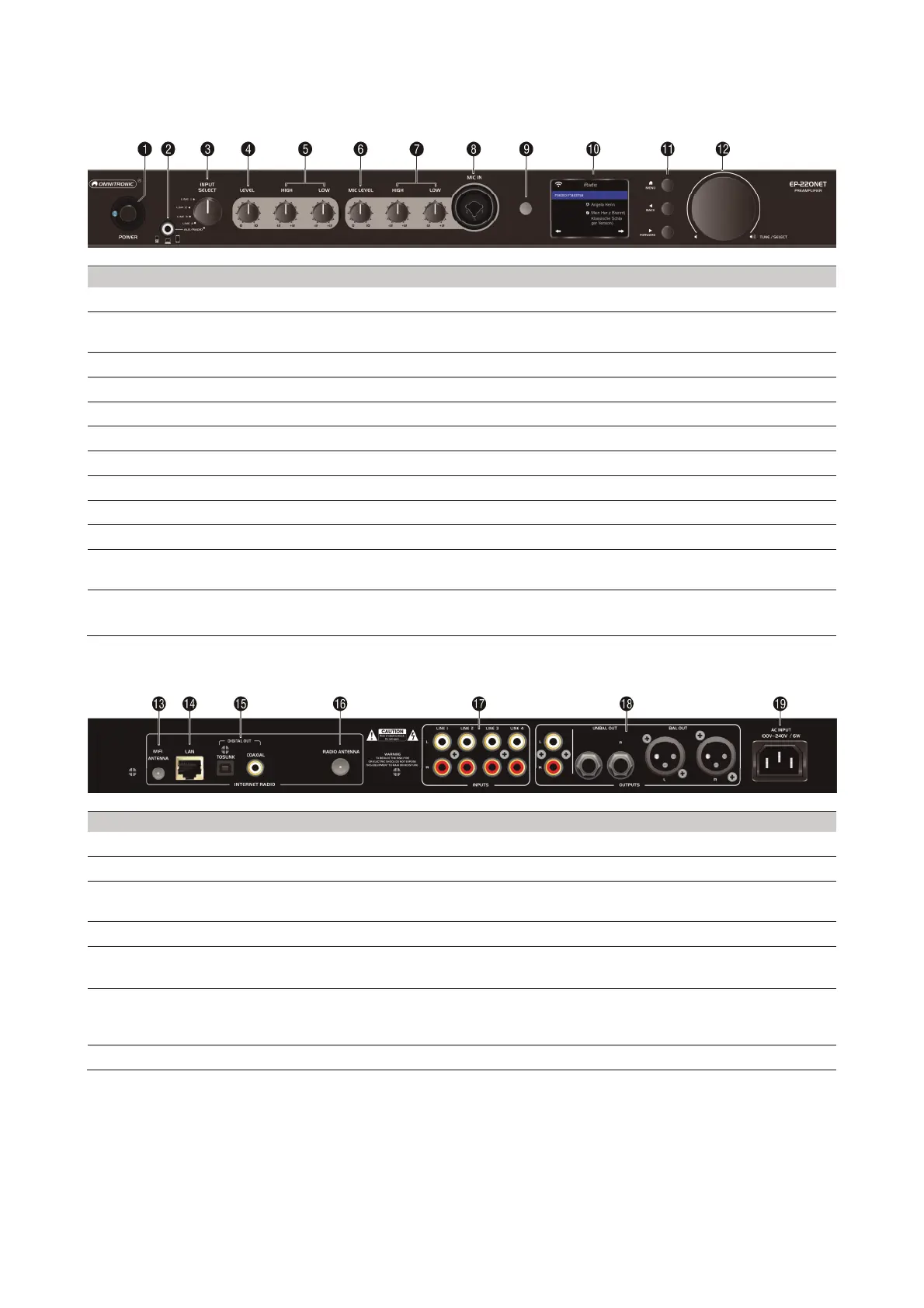

Bedienelemente und Anschlüsse
4.1 Frontseite
Nr. Element Funktion
1 Netzschalter POWER
Schaltet das Gerät ein und aus
2 AUX-Eingang 3,5-mm-Klinkenbuchse für den Anschluss von Audiogeräten mit Line-Pegel;
bei Anschluss wird das Radio stumm geschaltet
3 Wahlschalter INPUT SELECT
Zur Wahl der Signalquelle (LINE 1/2/3/4 oder AUX/RADIO)
4 Regler LEVEL
Regelt die Gesamtlautstärke
5 Klangregler LOW und HIGH
Regeln die Bässe und Höhen für das Ausgangssignal
6 Regler MIC LEVEL
Regelt die Mikrofonlautstärke
7 Klangregler LOW und HIGH
Regeln die Bässe und Höhen für das Mikrofonsignal
8 Eingang MIC IN
Mikrofoneingangsbuchse (Kombination XLR/6,3-mm-Klinke)
9 IR-Sensor
Sensor für Fernbedienung
10 Display
2‘‘-TFT-Display
11 Navigationstasten Betriebsart einstellen mit MENU, Menüpunkte und Einstellungen aus-
wählen mit BACK ◄ und FORWARD ►
12 Regler TUNE/SELECT
Drehen: Optionen wählen, Regelung der Radiolautstärke
Drücken: Einstellungen bestätigen
4.2 Rückseite
Nr. Element Funktion
13 WLAN-Antennenanschluss
Anschluss für die beiliegende Stabantenne
14 LAN-Anschluss (RJ45)
Zum Anschluss an einen Router über ein Netzwerkkabel
15 Digitale Ausgänge Toslink- und koaxiale Buchse zum Anschluss an Audiogeräte mit Digital-
eingang; diese Buchsen führen das Signal des Internetradios
16 Radioantennenbuchse
Anschluss für die beiliegende Wurfantenne für DAB-/FM-Empfang
17 Eingänge INPUTS LINE 1‒4 Stereo-Eingänge (Cinch) für den Anschluss von Audiogeräten mit Line-
Pegel (z. B. CD-Player)
18 Ausgänge OUTPUT Unsymmetrische (Cinch und 6,3-mm-Klinke) und symmetrische (XLR)
Stereo-Ausgänge zum Anschluss an Geräte mit Line-Pegel-
Eingängen,
z. B. aktive Lautsprecher oder Verstärker
19 Netzanschluss
Stecken Sie hier die Netzleitung ein
