制御回路
32

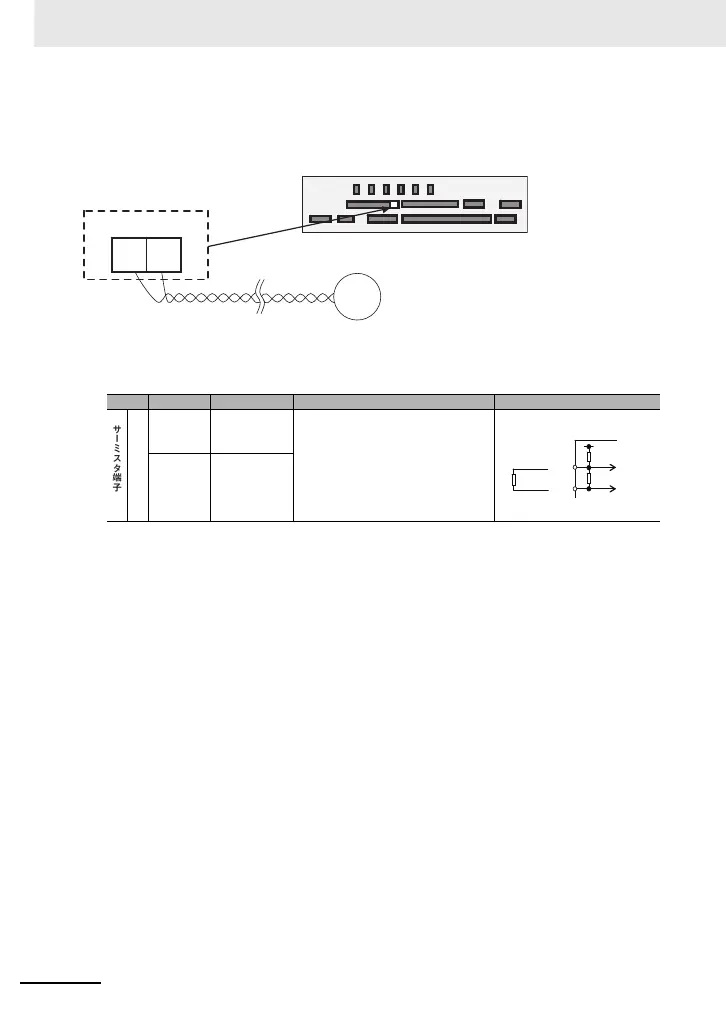

■外部サーミスタ端子
( 配線例 )

端子記号 端子名称 内容説明 電気的特性
ア
ナ
ロ
グ
入
力
TH+
外部サーミスタ
入力
外部サーミスタを接続し、温度異常となっ
た場合、インバータをトリップさせます。
TH+、TH- にサーミスタをつなぎます。抵
抗異常の検出レベルは、0 〜 10000Ω の間
で調整可能です。
［推奨サーミスタ特性］推奨：（株）芝浦電
子製作所 PB-41E
許容定格電力：100mW 以上
温度異常時のインピーダンス：3kΩ
DC0 〜 5V
［入力回路］
TH-
外部サーミスタ
用コモン
㼀㻴 㻙㻌㼀㻴㻗 㻌
እ㒊䝃䞊䝭䝇䝍➃Ꮚ 㻌
㻌
䝃䞊䝭䝇䝍 㻌
ไᚚᅇ㊰➃Ꮚ㒊㻌
• TH 端子への接続は、TH+-TH- への配線
だけでツイストし、他の線とは分離して
ください。
• サーミスタは微弱電流のため、主回路線
（動力線）との分離を行ってください。
• サーミスタへの配線は、20m 以内として
ください。
サーミスタ端子
㻰㻯㻡㼂㻌 㻌
㻝㼗 䃈㻌
㻞㼗䃈㻌
㼀㻴 㻙㻌
㼀㻴 㻗
㻌
䝃䞊䝭䝇䝍 㻌
