33
制御回路

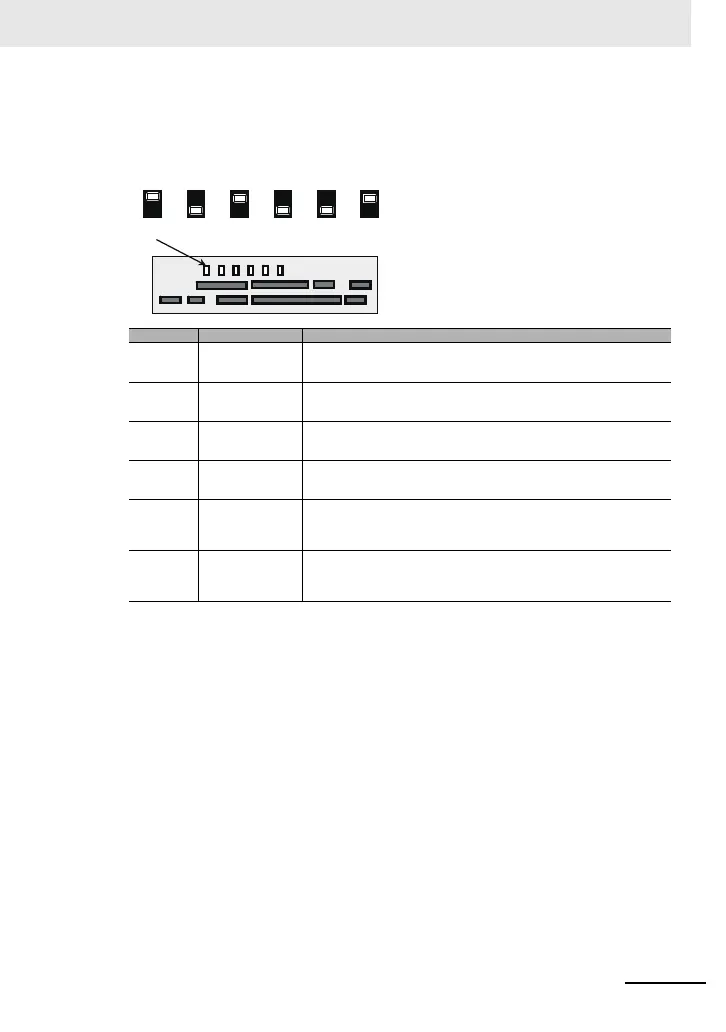

スイッチの構成
表記 SW 名称 内容説明
Ai1
(SW1)
アナログ
入力 1 切替
アナログ入力 1(Ai1 端子)の入力仕様を切り替えます。
10V:電圧入力が可能です
20mA:電流入力が可能です。
Ai2
(SW2)
アナログ
入力 2 切替
アナログ入力 2(Ai2 端子)の入力仕様を切り替えます。
10V:電圧入力が可能です
20mA:電流入力が可能です。
Ao1
(SW3)
アナログ
出力 1 切替
アナログ出力 1(Ao1 端子)の出力仕様を切り替えます
10V:出力が電圧出力になります。
20mA:出力が電流出力になります。
Ao2
(SW4)
アナログ
出力 2 切替
アナログ出力 2(Ao2 端子)の出力仕様を切り替えます
10V:出力が電圧出力になります。
20mA:出力が電流出力になります。
P.SEL
(SW5)
入力端子の
電源供給方法切替
入力端子への給電方法を切り替えます。
IN:内部電源で入力端子を駆動します。
EX:外部電源を入力端子に入力し駆動します。
(EX の場合、入力端子 -COM に電源が必要です。
SRC/SINK
(SW6)
入力端子
シンク / ソース切替
入力端子のシンク / ソース論理を切り替えます。
SW5 IN の場合に有効です。
SINK:シンク論理にします
SRC:ソース論理にします
ไᚚᅇ㊰➃Ꮚ㒊
㻿㼃㻠
㻿㼃㻟
㻿㼃㻞
㻿㼃
㻿㼃㻡
㻿㼃㻢
㻝㻜㼂
㻞㻜㼙㻭
㻝㻜㼂
㻞㻜㼙㻭
㻝㻜㼂
㻞㻜㼙㻭
㻝㻜㼂
㻞㻜㼙㻭
㻵㻺
㻱㼄
㻿㻵㻺㻷
㻿㻾㻯
㻭㼛㻞 㻭㼛㻝 㻭㼕㻞
㻭㼕㻝 㻼㻚㻿㻱㻸
㻔㻿㼃㻠㻕㻌 㻌㻌 㻔㻿㼃㻟㻕㻌 㻌㻌㻌㻌㻌㻌 㻔㻿㼃㻞㻕㻌 㻌㻌㻌㻌㻌㻌 㻔㻿㼃㻝㻕㻌 㻌㻌㻌㻌 㻔㻿㼃㻡㻕㻌 㻌㻌㻌㻌㻌㻌 㻔㻿㼃㻢㻕
* スイッチは、電源を投入する前に切り替えを
行ってください。故障の原因になります。
(工場出荷時設定)
