制御回路

■ RS485 通信端子

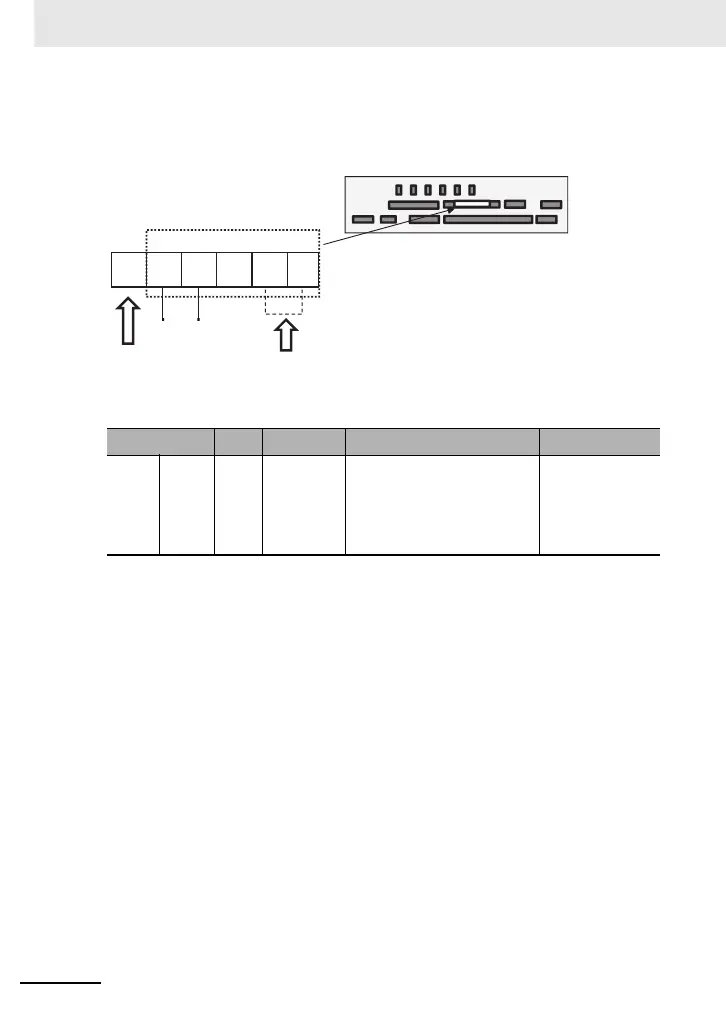

RS485通信端子台の配列と端子の内容を下記に示します。

(配線例 )

同じ名称の SP、SNはそれぞれ内部でつながっていますので、複数配線する時に利用できます。



端子

記号

端子名称内容説明電気的特性

RS458

通信

シリアル

通信

（CM1)

Modbus通信用

RS-485端子

SP 端子：RS-485 差動 (+)信号

SN 端子：RS-485 差動 (-)信号

RP 端子：終端抵抗を介し SP に接続

CM1 端子：外部通信機器のシグナルグラ

ウンドと接続します。(FM 端子兼用 )

SP 端子、SN 端子はそれぞれ 2 つあり、

内部でつながっています。

最大ボーレートは 115.2kbps です。

終端抵抗 (120Ω)内蔵

有効：RP-SN短絡

無効：RP-SN開放

㻔㻗㻕㻌㻌㻌㻔㻙㻕

ไᚚᅇ㊰➃Ꮚ㒊㻌

㻹㼛㼐㼎㼡㼟㻌㏻ಙ㻌

㻾㻼㻿㻺㻿㻼㻿㻺㻿㻼㻯㻹㻝

⤊➃᢬ᢠ䜢᭷ຠ䛻䛩䜛ሙྜ䚸㻌㻾㻼㻙㻿㻺

䜢▷⤡䛧䛶䛟䛰䛥䛔㻌䚹㻌

㻯㻹㻝䛿እ㒊ᶵჾ䛾

㻿㻳䠄䝅䜾䝘䝹䜾䝷䞁䝗䠅

䛻᥋⥆䛧䛶䛟䛰䛥䛔䚹㻌
